Приставка ПВИ-11 задержка на вкл. 0,1-30сек. 1з+1р | KPV10-11-1 IEK

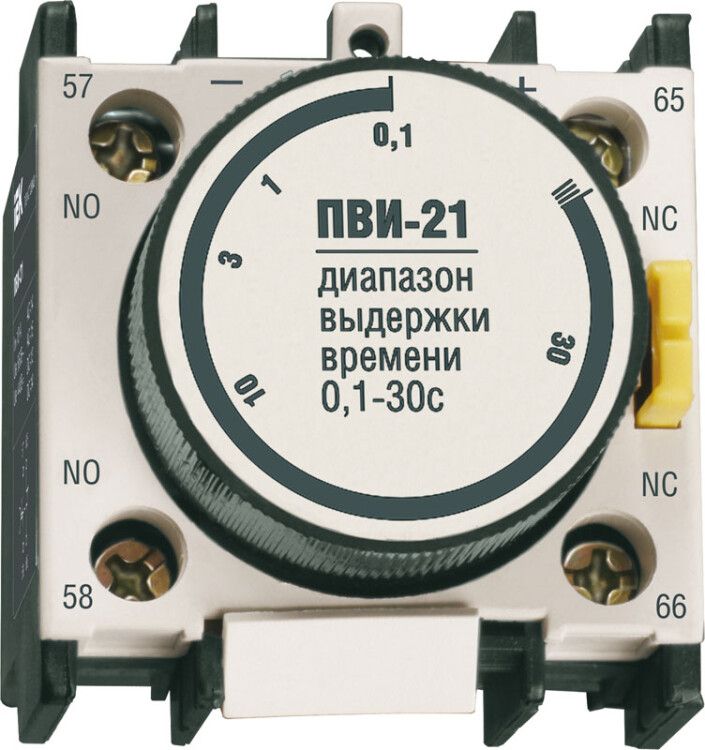

Приставка ПВИ-11 задержка на включение 0,1–30 секунд 1з+1р от IEK - это устройство для создания временной задержки при включении вспомогательных цепей. Применяется совместно с контакторами КМИ и КТИ, обеспечивает точную регулировку времени и надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Приставка ПВИ-11 используется для того, чтобы добавить задержку включения (до 30 секунд) в цепях управления контакторов. Это необходимо там, где требуется плавный запуск оборудования - например, при включении двигателей, насосов, вентиляторов или конвейеров, чтобы избежать бросков тока или синхронного старта нескольких устройств. Устройство работает в составе систем автоматизации, дополняя функциональность основных контакторов без необходимости замены всего модуля.

Технические характеристики

• Диапазон выдержки времени: 0,1–30 секунд - можно точно настроить время задержки под задачу;
• Номинальное напряжение питания: 230–400 В переменного или постоянного тока - совместимо с большинством промышленных сетей;
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - позволяет управлять двумя различными цепями одновременно;
• Номинальный ток: 6 А при 230 В AC-15, 3 А при 400 В AC-15, 1,5 А при 230 В DC-13 - рассчитана на управление нагрузками средней мощности;
• Способ монтажа: на монтажную плату - требует установки в щите или на DIN-рейку через переходную платформу;
• Степень защиты: IP20 - защищена от прикосновений и крупных частиц, но не от воды и пыли; не предназначена для открытых площадок;
• Диапазон температур: от –40 до +50 C - работает в суровых климатических условиях;
• Механическая износостойкость: 1 600 000 циклов - долговечная конструкция для интенсивного режима работы;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Максимальное сечение кабеля: 2×2,5 мм2 - подходит для проводов стандартного сечения в слаботочных цепях;
• Соответствие стандартам: IEC 60947-4-1, IEC 60947-5-1 - соответствует международным требованиям к коммутационным аппаратам.

Совместимость и монтаж

Приставка ПВИ-11 не является самостоятельным устройством - она монтируется на специальную плату, которая крепится к корпусу контакторов серий КМИ и КТИ. Для установки потребуется:

• Правильно выбрать подходящую монтажную плату, совместимую с выбранным контактором;
• Подключить питание 230–400 В к клеммам устройства согласно схеме;
• Настроить время задержки поворотом регулятора - шкала градуирована в секундах;
• Подсоединить нагрузочные цепи к выходным контактам (НО и НЗ);
• Не забывать, что монтаж происходит внутри щита - устройство не имеет внешнего корпуса и требует защиты от внешних воздействий.

Безопасность и стандарты

Приставка ПВИ-11 соответствует международным стандартам IEC 60947-4-1 (для силовых контакторов) и IEC 60947-5-1 (для управляющих устройств). Это гарантирует безопасность при перегрузках, коротких замыканиях и длительной работе. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не защищает от попадания влаги - поэтому использование вне электрошкафа недопустимо.

Преимущества

• Широкий диапазон выдержек - от 0,1 до 30 секунд - покрывает большинство задач автоматизации;
• Два типа контактов (НО и НЗ) - даёт гибкость в проектировании логики управления;
• Работает как от переменного, так и от постоянного тока - универсальное решение;
• Высокая механическая износостойкость - подходит для частых циклов включения;
• Надёжная работа в широком температурном диапазоне - годится для холодных и жарких помещений.

Ограничения применения

• Не предназначен для прямого управления силовой нагрузкой - только вспомогательные цепи;
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты;
• Требует монтажа на плату - не устанавливается самостоятельно на DIN-рейку без адаптера;
• Не имеет индикации состояния - невозможно визуально определить, активна ли задержка;
• Максимальный ток 6 А - не подходит для мощных нагрузок выше этого значения.

Примеры использования

• Задержка включения вентиляционной системы после запуска главного двигателя;
• Постепенное включение группы светильников с интервалом в несколько секунд;
• Защита насоса от гидроудара - включение с паузой после срабатывания датчика уровня;
• Синхронизация работы нескольких конвейеров - каждый запускается со своей выдержкой.

Практические советы

• При выборе приставки ПВИ-11 проверьте, есть ли у вашего контактора (КМИ/КТИ) место для её установки - не все модели поддерживают эту опцию;
• Убедитесь, что напряжение сети находится в пределах 230–400 В - при более низком напряжении устройство может не сработать;
• При использовании в цепях постоянного тока учтите, что максимальный ток ограничен 1,5 А - не перегружайте контакты;
• После настройки времени задержки зафиксируйте регулятор - он может сдвигаться при вибрации;
• Для удобства обслуживания рекомендуется размещать приставку в доступном месте внутри щита - даже если она монтируется на плату.
