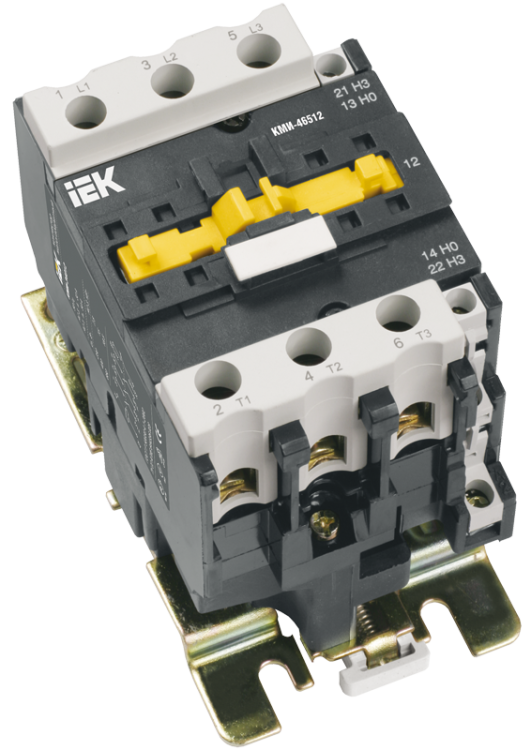

Контактор КМИ малогабаритный 65А катушка управления 230В АС 1НО+1НЗ - KKM41-065-230-11 IEK

Контактор малогабаритный КМИ-46512 65А 230В/АС3 1НО 1НЗ от IEK предназначен для дистанционного включения и выключения трёхфазных нагрузок до 65 А, таких как двигатели, нагреватели и системы освещения. Этот контактный аппарат из серии КМИ сочетает компактные габариты с надёжностью, что делает его удобным решением для сборки распределительных щитов и автоматических систем.

Назначение и область применения

Контактор малогабаритный КМИ-46512 65А 230В/АС3 1НО 1НЗ используется для коммутации трёхфазных цепей переменного тока. Он обеспечивает безопасное удалённое управление оборудованием: запуск и остановка двигателей, включение нагревательных элементов, управление светильниками и другими малоиндуктивными нагрузками. Подходит для работы в системах автоматизации, где требуется частое переключение - например, в насосных станциях, вентиляционных установках, конвейерах, тепловых завесах и устройствах АВР.

Технические характеристики

• Тип тока: Переменный (AC)
• Напряжение питания катушки: 230 В AC - совместим с сетью 220–240 В
• Номинальный рабочий ток: 65 А при категории применения АС-3 (пуски электродвигателей)
• Номинальная мощность двигателя: До 30 кВт
• Число силовых полюсов: 3 - управляет всеми фазами одновременно
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления цепями контроля
• Мощность потребления катушки: 10 Вт - энергоэффективное управление
• Подключение проводов: Винтовые зажимы, максимальное сечение кабеля - 35 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C, устойчив к повышенной влажности и колебаниям температуры в помещениях с контролируемым микроклиматом
• Срок службы: 15 лет при соблюдении режимов эксплуатации
• Нормативный документ: ГОСТ Р 50030.4.1 - соответствует требованиям безопасности для электрооборудования среднего класса

Совместимость и монтаж

Контактор малогабаритный КМИ-46512 65А 230В/АС3 1НО 1НЗ монтируется исключительно на DIN-рейку или на монтажную плату с помощью винтов. Его корпус имеет специальные защёлки для быстрой фиксации на шине типа TS35. Для правильной установки важно соблюдать ориентацию: катушка должна располагаться **вверх**, а сам контакт - на **вертикальной поверхности**. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости - допустимо крепление на боковой стенке шкафа. Прямой монтаж на горизонтальных поверхностях недопустим - снижаются условия теплоотдачи и срок службы.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1, который регламентирует требования к устройствам управления электродвигателями. Соответствие этому стандарту гарантирует отказоустойчивость при аварийных ситуациях, такие как короткое замыкание или перегрузка. Однако IP20 не предусматривает защиту от влаги - применение вне герметичных шкафов или во влажных средах (например, на улице или в сырых цехах) запрещено.

Преимущества

• Высокая плотность установки благодаря компактному форм-фактору - идеален для плотных щитов
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые функции блокировки и индикации состояния
• Низкая мощность катушки (10 Вт) снижает нагрузку на источник управления
• Фиксация двумя способами - через винты и защёлки - повышает скорость монтажа и ремонтопригодность
• Срок службы 15 лет при условии соблюдения рекомендаций по нагрузкам и температуре

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Не рассчитан на работу в условиях высокой влажности, пыли или воздействия жидкостей - требует установки внутри закрытого шкафа с степенью защиты выше IP54
• Не поддерживает реверсирование - нельзя использовать для изменения направления вращения двигателя; нужен другой тип контактора
• Максимальное сечение кабеля - 35 мм2; более толстые жилы не войдут в зажимы
• Не следует устанавливать рядом с источниками значительного тепла (>+50 C) - риск перегрева катушки

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление тепловой завесой в торговом зале
• Контроль включения конвейера на производстве
• Цифровая система АВР - переключение между основным и резервным питанием
• Управление освещением в административном помещении через PLC или таймер

Практические советы

• Выбирая этот контактный аппарат, проверьте соответствие напряжения вашей сети (230 В +-10%) и мощности нагрузки - не превышайте 65 А при АС-3 и 30 кВт двигателя.
• При использовании вспомогательных контактов (НО и НЗ) учтите, что они не предназначены для передачи больших токов - только для сигналов управления (до 5 А).
• Для долгой жизни устройства используйте предохранители или термореле в качестве дополнительной защиты от перегрузки.
• При монтаже на DIN-рейку убедитесь, что защёлки полностью зафиксированы - слабая фиксация вызывает вибрацию и выход из строя.
• Не забывайте про свободное пространство вокруг аппарата - он выделяет тепло при работе, особенно при длительной нагрузке около 65 А.
