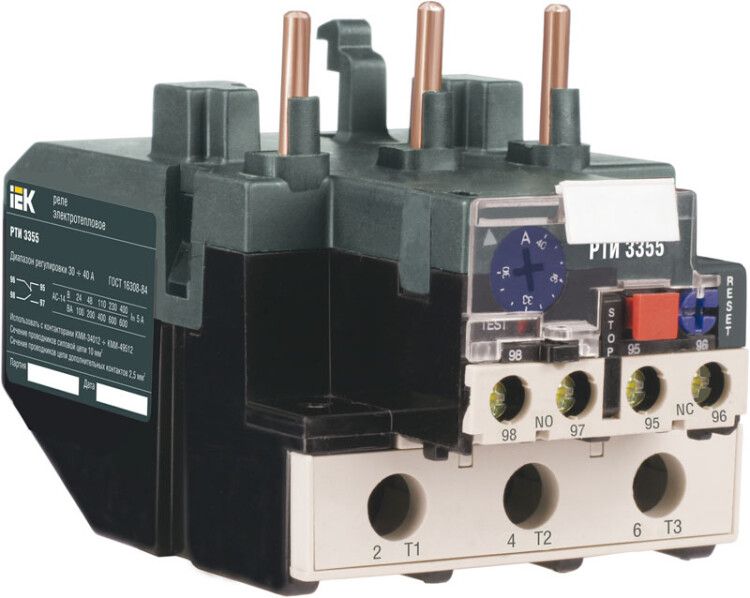

Реле тепловое РТИ-3355 30-40А - DRT30-0030-0040 IEK

Реле электротепловое РТИ-3355 30-40 А от IEK - это надёжное устройство для защиты электродвигателей от перегрузок и других аварийных режимов. Применяется совместно с контакторами КТИ и КМИ, обеспечивает долгую работу в условиях промышленной среды. Артикул drt30-0030-0040 соответствует сертифицированному решению по ГОСТ.

Назначение и область применения

Реле электротепловое РТИ-3355 30-40 А защищает электродвигатели от:

• Перегрузки по току;
• Асимметрии напряжений между фазами;
• Затянутого пуска (длительного разгона);
• Заклинивания ротора.

Устройство устанавливается непосредственно на контакторы серии КТИ и КМИ. Не предназначено для защиты от короткого замыкания - для этого требуется отдельная защита: предохранители или автоматический выключатель с подходящим номиналом.

Технические характеристики

• Номинальный ток: 40 А - регулируемый диапазон срабатывания 30–40 А;
• Напряжение: до 660 В переменного тока;
• Частота: до 400 Гц - подходит для специализированных систем, включая авиацию и судостроение;
• Количество полюсов: 3 - защита всех трёх фаз двигателя;
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый) - для сигнализации и управления;
• Класс защиты: 10 - время срабатывания при 7,2×I_n составляет 2–10 секунд;
• Температурный диапазон: от -45 C до +55 C - работает в суровых климатических условиях;
• Степень защиты IP20: защита от доступа пальцев и крупных частиц, но не от воды и пыли - требует установки в корпусе или щите;
• Климатическое исполнение У3: рассчитано на умеренный климат с возможностью работы в помещениях с контролируемой влажностью;
• Срок службы: 15 лет при соблюдении условий эксплуатации;
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные силовые линии;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Нормативный документ: ГОСТ 30011.5.1, ГОСТ Р 50030.2 - соответствие российским стандартам безопасности.

Совместимость и монтаж

Реле электротепловое РТИ-3355 30-40 А проектировалось для прямой установки на контакторы КТИ и КМИ. Монтаж осуществляется путём защёлкивания на DIN-рейку или непосредственного крепления к корпусу контактора. Не требует дополнительных крепёжных элементов. Подключение проводов - через винтовые зажимы. Обязательно проверьте соответствие сечения кабеля (до 35 мм2) и плотность затяжки - недостаточно затянутые контакты вызывают нагрев и выход из строя.

Безопасность и стандарты

Реле РТИ-3355 30-40 А соответствует требованиям ГОСТ 30011.5.1 и ГОСТ Р 50030.2, что гарантирует безопасную работу в промышленных сетях. Соответствует классу защиты 10, обеспечивающему точное срабатывание при длительных перегрузках. Наличие IP20 и У3 означает, что устройство можно использовать только внутри электрошкафов или помещений с исключённым воздействием влаги и пыли.

Преимущества

• Высокая надёжность благодаря механической конструкции без микросхем - не боится помех и скачков напряжения;
• Долгий срок службы - до 15 лет при правильном использовании;
• Простота замены - легко демонтируется и устанавливается на аналогичные контакторы;
• Широкий диапазон рабочих температур - подходит для холодных цехов и жарких производств;
• Поддержка частоты до 400 Гц - уникальное преимущество для спецтехники и авиационных систем.

Ограничения применения

• Не защищает от короткого замыкания - обязательно используйте предохранители или автоматы;
• IP20 не допускает установку вне закрытых шкафов - нельзя применять на открытых площадках;
• Нереверсивное исполнение - не подходит для систем с изменяемым направлением вращения;
• Требуется точная настройка тока срабатывания в пределах 30–40 А - неверная настройка снижает эффективность защиты;
• Не рекомендовано использование в средах с высокой запылённостью или агрессивными газами - даже при наличии корпуса.

Примеры использования

• Защита двигателей насосов на водопроводных станциях;
• Обеспечение безопасности вентиляторов и компрессоров в промышленных цехах;
• Контроль нагрузки на конвейерных линиях в пищевой и химической промышленности;
• Применение в авиационных и морских системах с питанием 400 Гц;
• Автоматизация оборудования с частыми пусками - например, лифтов, дробилок, прессов.

Практические советы

• Выбирайте реле РТИ-3355 30-40 А только для двигателей с номинальным током 30–40 А - не превышайте границы;
• Проверяйте контактную группу перед первым включением - окисление или грязь могут вызвать ложное срабатывание;
• При замене старого реле убедитесь, что новый экземпляр имеет тот же класс защиты (10) и тип присоединения;
• Не устанавливайте рядом с источниками сильного тепла - это влияет на точность срабатывания;
• При работе в условиях низких температур (-45 C) давайте устройству прогреться перед включением нагрузки;
• Следите за состоянием винтовых зажимов - периодически подтягивайте их (раз в 6–12 месяцев).
