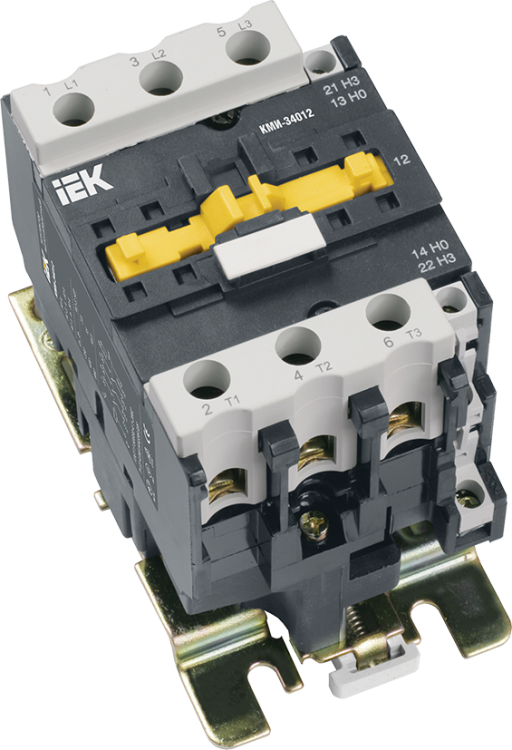

Контактор КМИ малогабаритный 40А катушка управления 400В АС 1НО+1НЗ - KKM31-040-400-11 IEK

Контактор малогабаритный 40А 400В/АС3 1НО 1НЗ от IEK (ИЭК), артикул kkm31-040-400-11, предназначен для дистанционного включения и отключения электрических нагрузок до 40 А, особенно в системах управления двигателями и освещением. Относится к серии КМИ и рассчитан на надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор малогабаритный 40А 400В/АС3 1НО 1НЗ используется для коммутации трёхфазных нагрузок переменного тока. Подходит для запуска и остановки асинхронных двигателей мощностью до 18,5 кВт (категория применения АС-3), а также для управления цепями освещения, нагревателями и другими малоиндуктивными устройствами (категория АС-1).

• Управление насосами, вентиляторами, тепловыми завесами
• Контроль работы станков, кран-балок, конвейеров
• Применение в системах АВР (автоматический ввод резерва)
• Автоматизация осветительных и нагревательных контуров

Технические характеристики

• Тип тока: Переменный (AC), частота 50–60 Гц
• Номинальный ток: 40 А при напряжении 400 В (класс АС-3)
• Число полюсов: 3 - три основных силовых контакта
• Дополнительные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Напряжение управления: 400 В AC - питание катушки происходит от сети нагрузки
• Мощность потребления катушки: 10 Вт
• Макс. сечение кабеля: 25 мм2 - для подключения силовых и управляющих проводов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным и холодным климатом, допускаются колебания температуры и влажности
• Диапазон температур: от -25 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативы: Соответствует ГОСТ Р 50030.4.1

Совместимость и монтаж

Контактор малогабаритный 40А 400В/АС3 1НО 1НЗ монтируется на DIN-рейку или крепится винтами непосредственно на вертикальную поверхность. Выходы контактной группы расположены снизу - удобно для компактной сборки в распределительных щитах.

• Подключение - винтовые зажимы, совместимы с медными жилами до 25 мм2
• Допускается установка с отклонением от вертикали до 30° в горизонтальной плоскости
• Не требует дополнительных креплений - фиксируется защёлкой на стандартной DIN-рейке 35 мм
• Катушка управления находится в нижней части корпуса - при монтаже важно обеспечить доступ к клеммам

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1, что гарантирует безопасность при работе в промышленных сетях. IP20 не обеспечивает защиту от пыли и брызг - применение допускается только внутри закрытых щитов. Для внешних или влажных помещений требуется дополнительная защита (например, герметичный корпус).

Преимущества

• Компактные габариты - экономят место в шкафах и распределительных устройствах
• Высокая механическая износостойкость - срок службы до 15 лет
• Одновременная наличие НО и НЗ контактов - позволяет реализовать сложные схемы управления без дополнительных модулей
• Простота монтажа - совместимость с DIN-рейкой и винтовым креплением
• Надёжная коммутация при высоких токах - подтверждённая работа с двигателями до 18,5 кВт

Ограничения применения

• Не применяется в средах с повышенной запылённостью, влажностью или агрессивными газами - IP20 недостаточно
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Требуется точное соответствие напряжения управления (400 В AC); использование с другим напряжением повредит катушку
• Не рекомендован для частых включений более 600 раз в час - возможен перегрев и снижение срока службы
• Не предназначен для постоянного тока (DC) - только переменный ток

Примеры использования

• Включение вентилятора охлаждения на станке - сигнал с ПЛК активирует контактор, который подаёт 380 В на двигатель
• Управление тепловой завесой в торговом зале - через термореле включается контактор, поддерживающий заданную температуру
• Система АВР: при аварии основного питания контактор отключает нагрузку, затем включает резервный источник
• Освещение производственного участка - автоматическое включение по таймеру через вспомогательный контакт НО

Практические советы

• При монтаже проверьте, чтобы винтовые зажимы были плотно затянуты - плохой контакт вызывает перегрев
• Убедитесь, что сечение кабеля не превышает 25 мм2 - большие жилы не войдут в зажим
• Для длительной работы в предельных температурах (-25…+50 C) контролируйте температуру внутри щита
• Если нужна защита от пыли и влаги - используйте контактор в герметичном корпусе IP54 или выше
• При использовании в схемах с частыми включениями (более 300 раз/час) рассмотрите возможность установки RC-цепочки для гашения дуги
• Проверяйте целостность дополнительных контактов перед запуском - они часто используются в цепях блокировки и сигнализации
