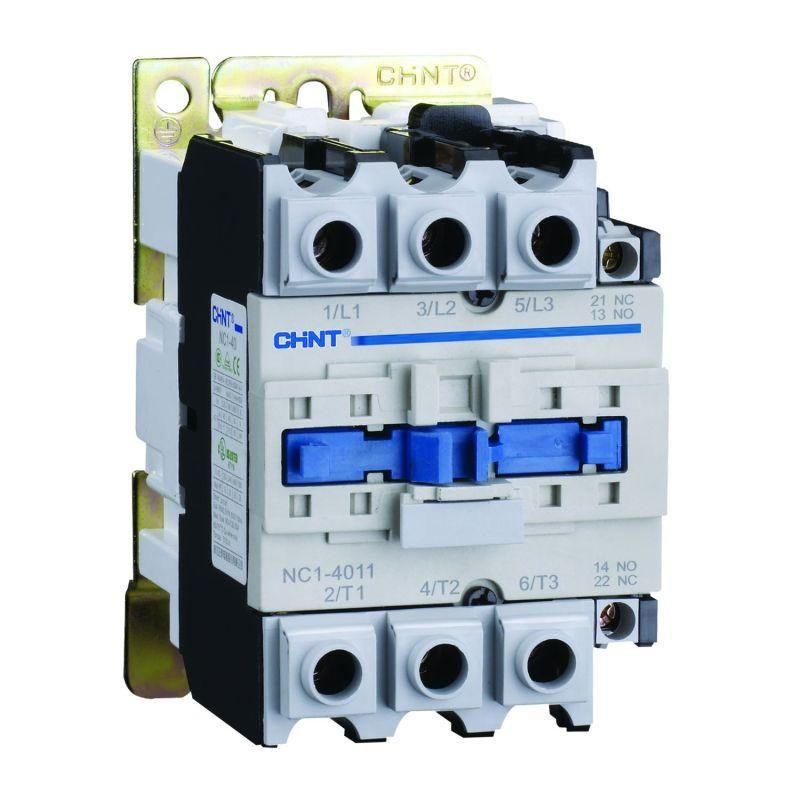

Контактор NC1-4011 40А 400В/АС3 1НО+1НЗ 50Гц (R) | 222287 CHINT

Контактор NC1-4011 40А от бренда CHINT - это надёжное устройство для автоматического включения и отключения электродвигателей и другого промышленного оборудования с нагрузкой до 40 А. Модель с катушкой на 400 В переменного тока и комбинацией из одного нормально открытого и одного нормально закрытого вспомогательного контакта подходит для частых операций в условиях высокой механической и электрической нагрузки.

Назначение и область применения

Контактор NC1-4011 предназначен для дистанционного управления силовыми цепями переменного тока. Он используется для запуска, остановки и защиты электродвигателей, насосов, компрессоров, конвейеров и других устройств, требующих частых включений/выключений. Подходит для систем автоматизации, где требуется управление через слабые сигналы управления (например, от кнопочных постов, терморегуляторов или PLC).

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 40 А
• Напряжение катушки управления: 400 В AC
• Номинальная мощность: 18,5 кВт (при напряжении 380–400 В)
• Основные контакты: 3 пары (замыкающие)
• Вспомогательные контакты: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый)
• Исполнение: контактная группа с фиксированными вспомогательными контактами, не расширяемая

Совместимость и монтаж

Контактор NC1-4011 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 16 мм2. Катушка управления подключается к цепям контроля - важно соблюдать полярность, хотя она не имеет значения для переменного тока. Устройство не требует специальных инструментов для установки, но перед первым включением проверьте соответствие напряжения катушки 400 В и отсутствие перекоса фаз в сети.

Безопасность и стандарты

Контактор NC1 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает класс защиты IP20 - доступ к токоведущим частям исключён, но устройство не предназначено для работы во влажной среде или на открытом воздухе без корпуса. Серия NC1 прошла испытания на механическую износостойкость - до 1 млн операций в режиме AC-1.

Преимущества

• Высокая долговечность благодаря качественным материалам контактов и прочному механизму привода
• Устойчивость к импульсным перегрузкам и скачкам напряжения
• Стандартная форма и габариты позволяют легко заменить аналогичные устройства других производителей
• Встроенные вспомогательные контакты удобны для сигнализации состояния (включен/выключен) и создания блокировок в схемах управления

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 400 В переменного тока
• Нельзя использовать в качестве самостоятельного средства защиты от перегрузки; обязательно сочетать с тепловым реле
• Отсутствуют функции задержки времени, реверса или “звезда-треугольник” - для этих задач нужны дополнительные модули или другие модели серии NC1
• Не рекомендован для установки в местах с температурой ниже -5 C или выше +40 C без принудительного охлаждения

Примеры использования

• Управление трехфазным двигателем 18,5 кВт на конвейере в пищевой промышленности
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Частотное регулирование с использованием внешнего реле и кнопочного поста
• Система аварийного отключения станка при срабатывании датчика давления

Практические советы

• При подборе контактора NC1-4011 убедитесь, что напряжение вашей цепи управления точно равно 400 В - меньшее напряжение вызовет недопускание якоря, большее - перегрев катушки
• Для увеличения срока службы используйте дополнительные RC-цепочки или варисторы для гашения дуги при отключении индуктивных нагрузок
• Проверяйте затяжку клемм после первого включения - нагрев может ослабить соединения
• Если нужна функция реверса или временной задержки - выбирайте другие варианты серии NC1, например NC1-4022 или NC1-4033 с дополнительными модулями
• Не устанавливайте контактор NC1-4011 рядом с источниками сильных магнитных полей - это может повлиять на работу катушки
