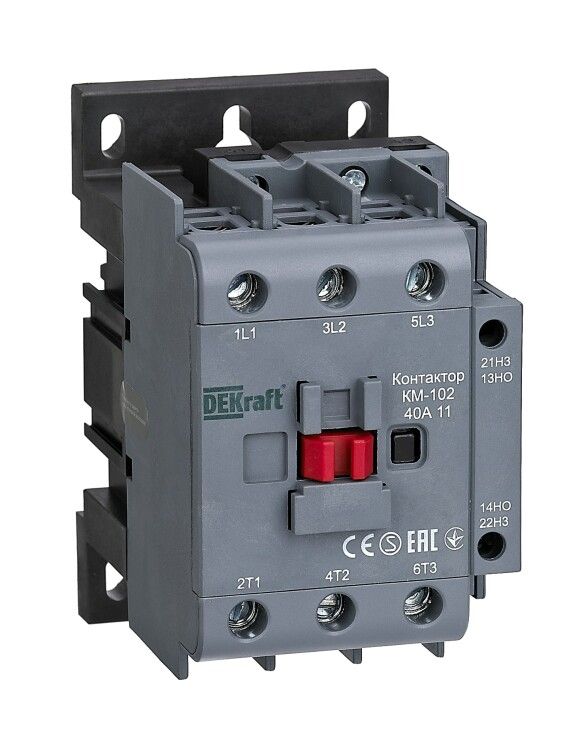

Контактор КМ-102 3п 40А кат. 400В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22022DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки до 40 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый и один нормально закрытый вспомогательный контакт.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических цепей. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных нагрузок и переключения конденсаторных батарей. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Устройство работает в сетях с напряжением до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение питания цепи управления: 380–400 В переменного тока
• Коммутируемая мощность (AC-3): 18,5 кВт - для пуска и останова асинхронных двигателей
• Коммутируемая мощность (AC-4): 7,5 кВт - для реверса и точечной остановки двигателей
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) в цепи управления
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - затяжка должна выполняться усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Вспомогательные контакты (1НО+1НЗ) доступны для подключения цепей сигнализации, блокировок или управления другими элементами. Устройство не требует внешнего теплоотвода при работе в пределах номинальных значений. Не подходит для монтажа на поверхность без рейки - корпус не имеет крепёжных отверстий.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного тока. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - не применяйте в сырых или пыльных средах без дополнительной защиты. Производитель DEKraft гарантирует соответствие сертификатам качества для промышленного оборудования.

Преимущества

• Устойчивая работа при высоких токах - рассчитан на 40 А и 18,5 кВт (AC-3)
• Наличие двух типов вспомогательных контактов позволяет реализовать сложные схемы управления
• Простая замена - совместим с большинством стандартных DIN-реек и аналогичными моделями
• Надёжные винтовые зажимы снижают риск ослабления соединений при вибрациях
• Работает при температуре окружающей среды до +40 C - подходит для большинства производственных помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя - для этого требуется два контактора или специальный реверсивный аппарат
• Цепь управления требует строго 380–400 В переменного тока - несовместим с 220 В или DC без преобразования
• Не имеет встроенной тепловой защиты - необходимо использовать внешние термореле при длительной нагрузке
• Не следует применять для коммутации светодиодных нагрузок с высокими импульсными токами - возможен износ контактов

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Управление группой светильников через PLC с использованием вспомогательного контакта НЗ для индикации состояния
• Включение/выключение конденсаторной батареи для повышения коэффициента мощности в цехе
• Контроль работы вентилятора в шкафу управления с сигналом “работает” через НО контакт

Практические советы

• Проверьте напряжение катушки перед подключением - неверное питание (например, 220 В вместо 380 В) приведёт к отказу включения
• При подключении силовых проводов используйте жилы подходящего сечения - для 40 А рекомендуется минимум 6 мм2 медного провода
• Не забудьте про механический зазор вокруг контактора - он нужен для отвода тепла и удобства обслуживания
• Если система работает в условиях вибраций, проверьте надёжность фиксации на DIN-рейке - возможно использование дополнительных зажимов
• Для долгой службы контролируйте состояние контактов - при появлении следов подгорания или нагара замените контактор
