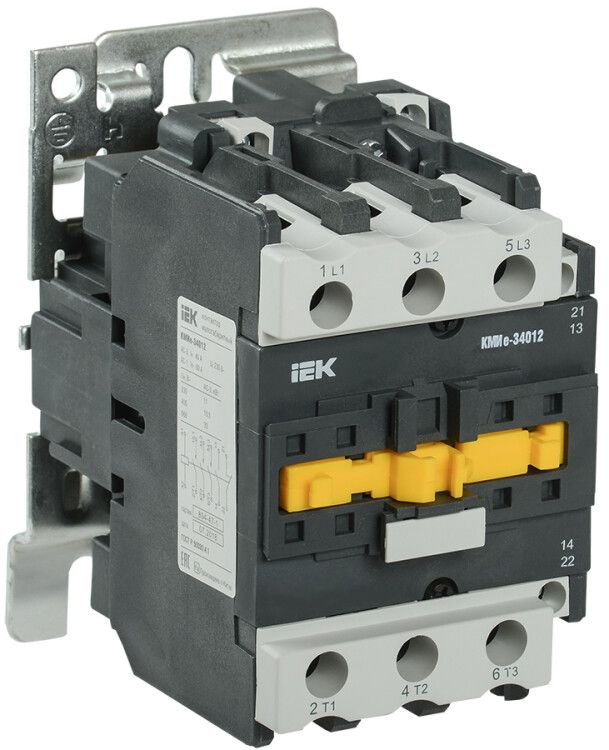

Контактор КМИе-34012 40А 36В/АС3 1НО;1НЗ | KKME31-040-036-11 GENERICA IEK

Контактор КМИе-34012 - компактный пусковой аппарат с номинальным током 40 А и питанием катушки 36 В переменного тока, предназначен для дистанционного управления мощными нагрузками. Бренд IEK, артикул kkme31-040-036-11, обеспечивает надежную работу в промышленных и бытовых системах автоматизации.

Назначение и область применения

Контактор КМИе-34012 используется для включения и выключения электрических цепей с высокими токами через слаботочное управляющее напряжение 36 В. Подходит для управления асинхронными двигателями с короткозамкнутым ротором (категория АС-3), а также для контроля освещения, нагревательных элементов и других малоиндуктивных нагрузок (категория АС-1).

• Управление насосами, вентиляторами, тепловыми завесами
• Автоматизация станков, конвейеров, кран-балок
• Системы АВР (автоматический ввод резерва)
• Контроль освещения и нагревательных печей

Технические характеристики

• Номинальный рабочий ток: 40 А (трёхполюсный силовой контур)
• Род тока: переменный (AC)
• Напряжение управления: 36 В AC - безопасный уровень для управления из слаботочных цепей
• Число силовых полюсов: 3 - позволяет коммутировать три фазы сети
• Контакты управления: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - для сигнализации и блокировок
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную основу
• Габариты: малогабаритные - экономят место в щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИе-34012 монтируется исключительно на монтажную плату. Для установки требуется DIN-рейка стандарта EN 60715 или аналогичная жесткая поверхность. Устройство рассчитано на крепление на вертикальной плоскости с допустимым отклонением по горизонтали до +-30° - важно соблюдать этот угол при монтаже, чтобы гарантировать долгую работу механизма.

Подключение силовых проводов - винтовое. Максимальное сечение жилы - не указано, рекомендуется использовать медные провода сечением 1–10 мм2, согласно таблицам производителя. Управляющая катушка подключается к цепям 36 В AC - например, через реле, контроллер или кнопочную станцию.

Безопасность и стандарты

Контактор КМИе-34012 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Это гарантирует соответствие европейским и российским нормам безопасности для аппаратов низкого напряжения. Применение устройства в соответствии с категориями АС-1 и АС-3 обеспечивает отказоустойчивость при частых включениях двигателей.

Преимущества

• Высокая механическая прочность корпуса благодаря компактному исполнению
• Наличие двух типов вспомогательных контактов (НО+НЗ) - удобно для создания блокировок и сигналов состояния
• Низкий уровень шума при работе - подходит для помещений с повышенными требованиями к комфортности
• Долгий срок службы - снижает затраты на обслуживание и замену
• Устойчивость к перегрузкам и коротким замыканиям - благодаря термической и электромагнитной защите внутри аппарата

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не защищает от брызг и пыли
• Не применяется в цепях постоянного тока - катушка рассчитана только на 36 В переменного тока
• Не допускается монтаж на горизонтальных поверхностях - отклонение более +-30° может повлиять на работу механизма
• Не подходит для управления высокоиндуктивными нагрузками типа больших трансформаторов - риск возникновения дуги при отключении
• Требуется внешняя защита от перегрузок - сам контактор не имеет встроенной тепловой защиты

Примеры использования

• В системе АВР: один контакт используется для сигнала “питание есть”, второй - для блокировки запуска генератора при наличии сетевого напряжения
• На конвейере: контактор включает двигатель при получении сигнала от PLC, а вспомогательный НЗ-контакт передаёт состояние “двигатель работает” на пульт управления
• В системе отопления: управляет группой тепловых завес через слаботочный терморегулятор с выходом 36 В AC

Практические советы

• Выбирая контактор КМИе-34012, убедитесь, что ваша управляющая цепь действительно выдаёт 36 В переменного тока - использование 24 В или 220 В приведёт к выходу из строя катушки
• При монтаже используйте качественные винтовые зажимы - плотно затягивайте провода, но без перегрузки момента
• Для длительной работы в условиях частых включений (более 600 раз/час) рекомендуется дополнительно установить RC-демпфер на контакты
• Не забудьте про внешнюю защиту: установите автоматический выключатель или предохранители на входе силовой цепи
• Проверьте совместимость с DIN-рейкой - устройство имеет стандартную ширину, но требует свободного места вокруг для теплоотвода
