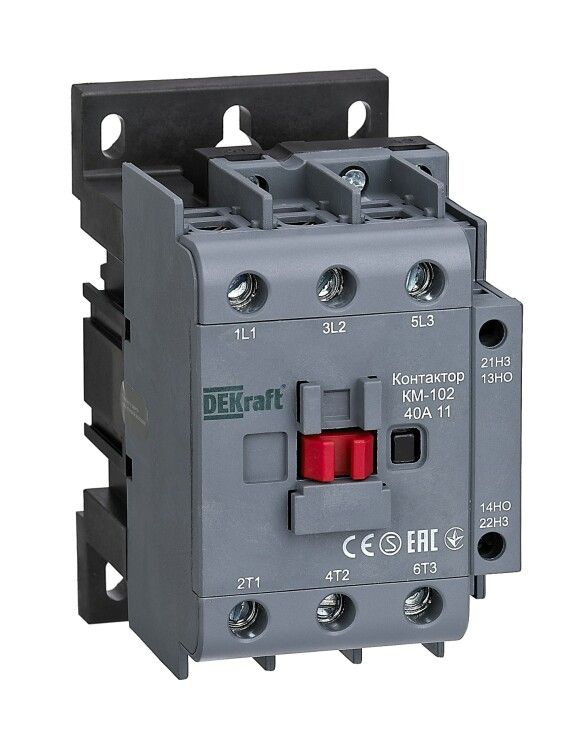

Контактор КМ-102 40А кат. 36В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22318DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки до 40 А в цепях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Напряжение управления - 36 В, монтаж на DIN-рейку, степень защиты IP20.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических цепей. Он используется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных нагрузок и переключения конденсаторных батарей. Работает в сетях переменного тока до 690 В. Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Номинальный ток: 40 А (при AC3 и AC4)
• Напряжение управления: 36 В переменного тока
• Коммутируемая мощность: 18,5 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим также с постоянным (DC) в цепи управления
• Исполнение: нереверсивное - управление одним направлением
• Подключение силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Управляющая катушка рассчитана на 36 В переменного тока; при использовании постоянного тока проверьте соответствие спецификаций производителя. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировочные схемы, сигнализацию состояния или подключение внешних устройств контроля.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для оборудования низкого напряжения. Защита IP20 предотвращает доступ к токоведущим элементам при обычной эксплуатации, но не обеспечивает герметичность. Не применяйте в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты. Производитель указывает наличие опциональных защитных крышек - они повышают безопасность при обслуживании, но не меняют класс защиты корпуса.

Преимущества

• Устойчивая работа при высоких токах - 40 А при AC3/AC4, что позволяет управлять двигателями мощностью до 18,5 кВт
• Гибкая система вспомогательных контактов - один НО и один НЗ дают возможность строить сложные логические схемы управления
• Простой монтаж на DIN-рейку - совместим с большинством распределительных щитов
• Низкий уровень шума при работе благодаря качественной конструкции сердечника
• Рассчитан на длительный срок службы - подходит для частых включений/выключений

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивных газов - IP20 недостаточен для таких сред
• Управление возможно только при 36 В переменного тока - использование другого напряжения приведёт к выходу из строя катушки
• Не имеет функции тепловой защиты - требует внешней защиты от перегрузки (например, теплового реле)
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор
• Не подходит для монтажа на вертикальные поверхности без фиксации - возможен самопроизвольный срыв при вибрациях

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении порогового уровня воды
• Автоматическое включение освещения в цеху по таймеру или датчику движения
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Пуск вентилятора в системе охлаждения станка через PLC с сигналом 36 В
• Система аварийного отключения - замыкание НЗ-контакта размыкает цепь при срабатывании датчика

Практические советы

• Проверяйте напряжение на катушке перед первым включением - даже кратковременное превышение 36 В может вывести контактор из строя
• При подключении силовых проводов затягивайте винты равномерно, чтобы избежать перегрева и окисления контактов
• Для увеличения срока службы используйте дополнительные защитные крышки - особенно в местах с риском механических воздействий
• Если контактор работает в режиме частых включений (>120 раз/час), убедитесь, что температура окружающей среды не превышает +40 C
• При проектировании схемы учтите, что вспомогательные контакты имеют малую коммутационную способность - не подключайте к ним основную нагрузку
• Контактор КМ-102 от DEKraft совместим с другими изделиями серии - можно собирать модульные решения с реле времени, термореле и кнопками управления
