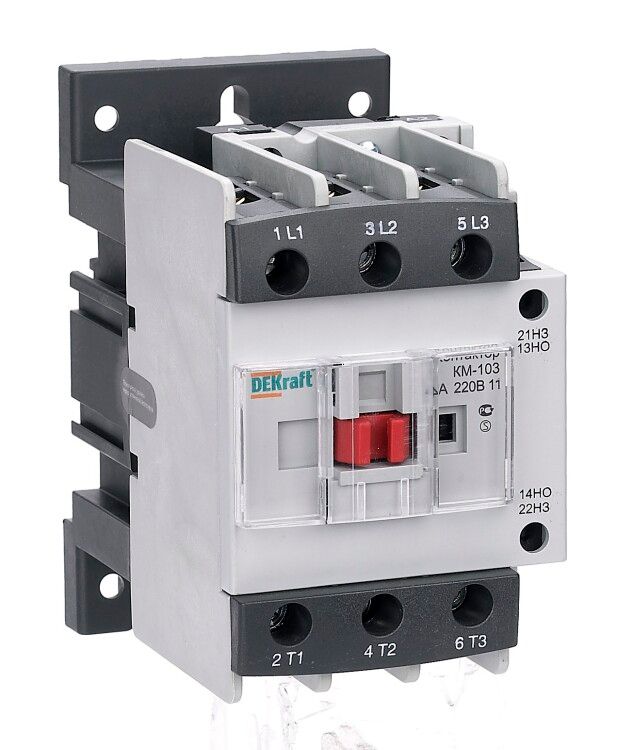

Контактор КМ-103 40А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22128DEK APC

Контактор КМ-103 от DEKRAFT - устройство для автоматического включения и выключения трёхфазной нагрузки, например, электродвигателей мощностью до 18,5 кВт. Управление осуществляется через катушку 220 В переменного тока, а монтаж выполняется на DIN-рейку. Артикул 22128dek соответствует модели с одним нормально замкнутым и одним нормально разомкнутым вспомогательным контактами.

Назначение и область применения

Контактор КМ-103 предназначен для частых операций включения и отключения трёхфазных нагрузок: асинхронных , нагревательных элементов, насосов, компрессоров и других устройств, работающих в сетях до 690 В переменного тока. Подходит для систем автоматизации, где требуется надёжная коммутация больших токов при малой управляющей мощности. Применяется в промышленном оборудовании, конвейерах, вентиляционных системах и станках.

Технические характеристики

• Номинальный ток: 40 А (переменный ток, класс AC3 - для управления двигателями)
• Напряжение катушки управления: 220 В переменного тока
• Число силовых полюсов: 3 (трёхфазное управление)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 18,5 кВт
• Максимальное сечение провода: 25 мм2 (для силовых и вспомогательных цепей)
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ монтажа: на DIN-рейку типа TS35 / 7,5 или 15
• Электромагнитное исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать корпус на рейке щелчком - фиксаторы расположены снизу устройства. Подключение силовых проводов выполнено через винтовые клеммы, рассчитанные на жилы сечением до 25 мм2. Вспомогательные контакты доступны сверху и также подключаются винтовым способом. Обязательно соблюдайте правильную полярность при подаче питания на катушку 220 В - неверное подключение может повредить обмотку.

Безопасность и стандарты

Контактор КМ-103 сертифицирован согласно ГОСТ 50030.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленных системах. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим деталям, однако не обеспечивает защиту от пыли и влаги - поэтому не применяйте его во влажных, сырых или сильно запылённых помещениях без внешней защиты. Материалы корпуса самозатухающие, что снижает риск распространения горения при аварийных ситуациях.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/выключения
• Низкий уровень шума при работе благодаря качественной конструкции якоря
• Простота замены - можно демонтировать и заменить без отключения всей системы
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых объектов
• Поддержка стандартного монтажа на DIN-рейку - легко интегрируется в распределительные щиты

Ограничения применения

• Не среды с высокой влажностью, брызгами воды или постоянной запылённостью - степень защиты IP20 недостаточна
• Не предназначен для работы с постоянным током - катушка рассчитана только на 220 В переменного тока
• Не имеет функции тепловой защиты - требует внешнего термореле при защите двигателя от перегрузки
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя без пары таких же контакторов
• Не рекомендован для частых пусков более 120 раз в час - возможен перегрев катушки

Примеры использования

• Автоматический пуск трехфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение воздушного компрессора в мастерской
• Коммуникация между PLC и двигателем в системе автоматизации
• Обеспечение удаленного отключения оборудования через кнопочные посты

Практические советы

• Выбирайте кабель сечением не менее 10–16 мм2 для подключения двигателя 18,5 кВт - меньшее сечение вызовет перегрев
• Проверьте напряжение на катушке перед первым включением - даже кратковременная подача 380 В вместо 220 В сломает контактор
• Для длительной службы используйте дополнительные защитные крышки - они продлевают срок службы контактов и препятствуют окислению
• При сборке щита оставляйте свободное место вокруг контактора - он греется при работе, особенно при нагрузке выше 80%
• Если нужна реверсивная схема - возьмите два контактора КМ-103 и организуйте взаимоблокировку
• При использовании в условиях колебаний сети - проверьте стабильность напряжения; скачки ниже 180 В могут не позволить контактору втянуться
