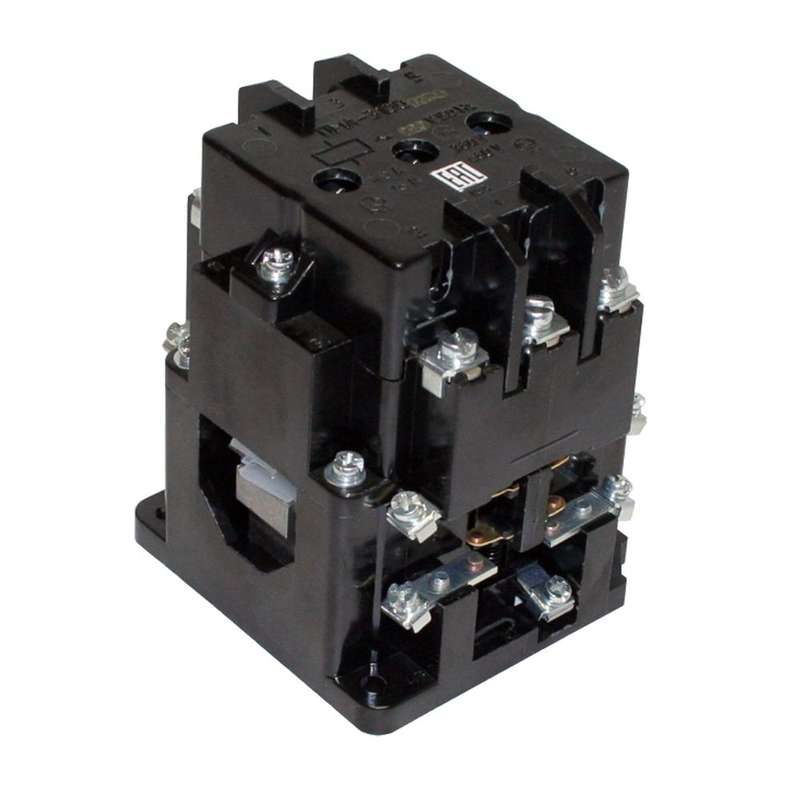

Контактор электромагнитный ПМА-3100 УХЛ4 В, 220В, (1з) - 090310100ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4, 220В, 40А, 1 нормально разомкнутый контакт от КЗЭА г.Кашин - устройство для дистанционного включения и выключения нагрузки переменного тока, предназначенное для установки на монтажную плату в системах управления оборудованием. Артикулы пма-3100 и 090310100вв220000000 соответствуют одному продукту.

Назначение и область применения

Контактор электромагнитный УХЛ4, 220В, 40А, 1 нормально разомкнутый контакт используется для коммутации силовых цепей переменного тока в автоматических системах управления. Подходит для управления двигателями, нагревателями, насосами и другими нагрузками до 40 А. Применяется в стационарных установках - например, на производственных линиях, в системах вентиляции, конвейерах и станках. Не предназначен для реверса двигателей - только для одностороннего включения/выключения.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который может безопасно проходить через контакты при работе.
• Напряжение питания катушки: 220 В переменного тока - требуется именно такое напряжение для срабатывания устройства.
• Тип контакта: 1 нормально разомкнутый (1 НО) - контакт замыкается при подаче напряжения на катушку, размыкается при её обесточивании.
• Род тока: переменный (AC) - работает только с сетью 50–60 Гц, не совместим с постоянным током.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности, характерных для средней полосы России.
• Способ монтажа: на монтажную плату - крепится через выводы, встраивается в печатные платы или щитовые сборки.
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует затяжки отверткой.
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый, внутренние части доступны.

Совместимость и монтаж

Контактор электромагнитный УХЛ4, 220В, 40А, 1 нормально разомкнутый контакт устанавливается исключительно на монтажную плату. Его выводы подходят для пайки или вставки в разъёмы печатной платы. Не имеет крепёжных отверстий для болтов или DIN-рейки. Для работы необходим источник 220 В AC на катушку - подключение выполняется к двум входным клеммам. Силовые контакты рассчитаны на подключение медных проводов сечением до 6–10 мм2. Перед монтажом проверьте соответствие площадки на плате габаритам аппарата - он нестандартный, не универсальный.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Однако степень защиты IP00 требует обязательной установки в закрытом корпусе или щите - использование на открытом воздухе или в сырых помещениях без защиты опасно. Отсутствие встроенной защиты от перегрузок или обрыва фаз - необходимо применять дополнительно тепловые реле или автоматы.

Преимущества

• Высокая механическая долговечность за счёт качественного изготовления катушки и контактной группы от КЗЭА г.Кашин.
• Поддерживает длительную работу при номинальном токе 40 А без перегрева.
• Простая конструкция - легко диагностируется и заменяется.
• Цена ниже аналогов с аналогичными параметрами благодаря отечественному производству.

Ограничения применения

• Не допускается использование в условиях прямого попадания воды, пыли или масла - IP00 не обеспечивает никакую защиту.
• Не подходит для реверсивных схем - только одно направление включения.
• Не содержит встроенную защиту от скачков напряжения - рекомендуется установить ОПН параллельно катушке.
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита.
• Не совместим с постоянным током - при подаче DC катушка может перегреться и выйти из строя.

Примеры использования

• Управление трёхфазным асинхронным двигателем мощностью до 18 кВт в системе воздушного отопления.
• Включение нагревательного элемента в термической камере при помощи PLC-контроллера.
• Автоматическое включение насоса в системе водоснабжения по сигналу датчика уровня.
• Коммутирование светильников в промышленном освещении с центральным управлением.

Практические советы

• Обязательно используйте предохранитель или автомат перед контактором - чтобы защитить его от короткого замыкания.
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, окисление и выход из строя.
• Если контактор установлен в шкафу, обеспечьте вентиляцию - даже при 40 А возможен локальный нагрев.
• Для снижения помех от коммутации катушки подключите ограничитель перенапряжения ОПН прямо на выводы катушки.
• При замене убедитесь, что новый контактный аппарат точно соответствует артикулам пма-3100 и 090310100вв220000000 - отличия в габаритах или расположении выводов могут сделать монтаж невозможным.
