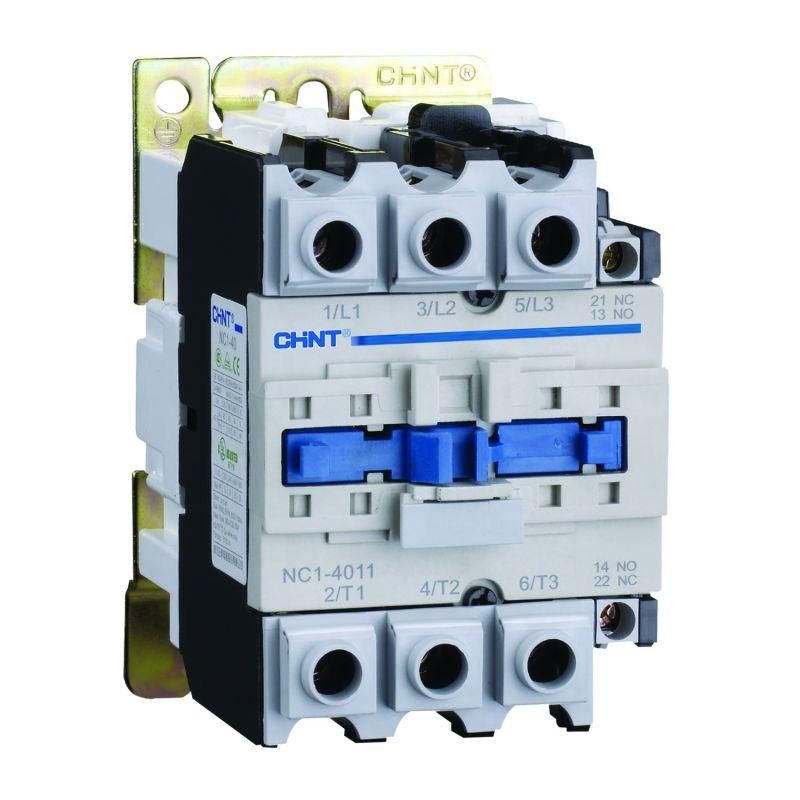

Контактор NC1-4011 40А 230В/АС3 1НО+1НЗ 50Гц (R) | 222272 CHINT

Контактор NC1-4011 40А 230В AC 1НО+1НЗ (R) от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактный аппарат из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-4011 40А 230В AC 1НО+1НЗ (R) используется для удалённого управления трёхфазными электродвигателями и другим промышленным оборудованием. Подходит для систем автоматизации, где требуется частое включение/выключение - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Его можно комбинировать с тепловыми реле для защиты от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 40 А
• Напряжение катушки управления: 230 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (для коммутации трёх фаз)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность: 18,5 кВт (при напряжении 380 В)

Совместимость и монтаж

Контактор NC1-4011 40А 230В AC 1НО+1НЗ (R) монтируется на DIN-рейку 35 мм. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 16 мм2. Для подключения катушки управления используются клеммы A1/A2 - важно соблюдать полярность, хотя для переменного тока она не имеет значения. Вспомогательные контакты позволяют передавать сигналы в цепи управления - например, для индикации состояния или блокировки.

К контактору можно дополнительно установить модули: временные реле, реверсивные блоки, блоки КРМ или устройства “звезда-треугольник”. Это делает его основой для создания сложных схем управления без замены самого аппарата.

Безопасность и стандарты

Контактор NC1-4011 соответствует международным стандартам IEC 60947-4-1. Он прошёл испытания на механическую и электрическую износостойкость, что гарантирует долгую работу даже при высокой частоте включений. Устройство не содержит опасных материалов и предназначено для работы в условиях, допускающих наличие пыли и влаги, но не требует специальной герметизации.

Преимущества

• Высокая коммутационная способность - до 10 млн операций при номинальной нагрузке
• Универсальность: один корпус поддерживает множество конфигураций через модульные дополнения
• Стандартный форм-фактор - легко заменяется аналогичными устройствами серии NC1
• Низкий уровень шума при срабатывании благодаря оптимизированному магнитному контуре
• Широкий диапазон токов в серии NC1 - от 9 до 95 А - позволяет унифицировать запчасти на объекте

Ограничения применения

• Не предназначен для постоянного тока - использование на DC приведёт к повреждению контактов
• Катушка управления работает только при 230 В +-10%; при более низком напряжении контактор не включится
• Не имеет встроенной защиты от перегрузки - обязательно используйте внешнее тепловое реле
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита
• Подходит для помещений с температурой от -5C до +40C; при экстремальных температурах требуется дополнительное охлаждение или теплоизоляция

Примеры использования

• Автоматический пуск и остановка асинхронного двигателя 18,5 кВт на конвейере
• Управление насосной группой с сигнализацией состояния через НО-контакт
• Система “звезда-треугольник” - когда к NC1-4011 подключают два дополнительных контактора и реле времени
• Цепь управления лифтом: НЗ-контакт обеспечивает аварийную остановку при открытии дверей

Практические советы

• При монтаже проверьте соответствие сечения провода и зажимов - перегрев возникает при использовании слишком тонких жил
• Используйте предохранители типа gG или aM на входе - они защищают контактор от коротких замыканий
• Для длительной службы регулярно осматривайте контакты на окисление и признаки дугового износа
• Если нужна реверсивная схема - выбирайте пару контакторов NC1-4011 и устанавливайте механическую блокировку
• При замене старого контактора - сверьте тип и количество контактов: NC1-4011 с 1НО+1НЗ нельзя заменить на модель с 2НО без изменения схемы
