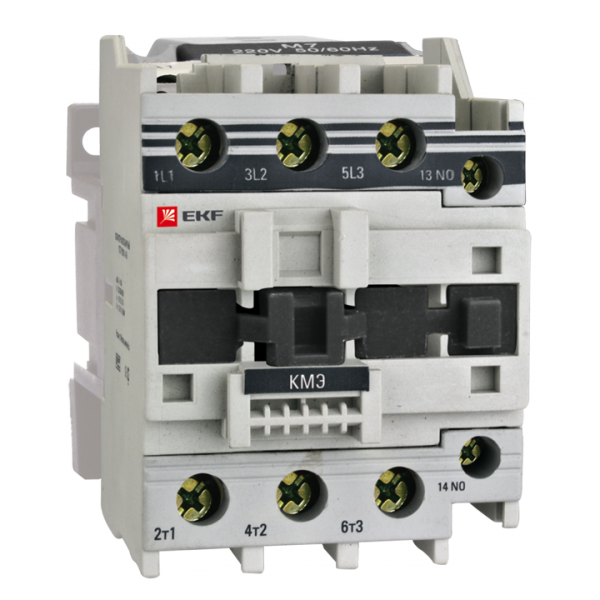

Контактор малогабаритный КМЭ 40А 220В NO+NC EKF PROxima | ctr-s-40-220

Контактор малогабаритный КМЭ 40А катушка управления 220В АС 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от EKF серии PROxima предназначен для дистанционного включения и отключения нагрузок до 40 А, в том числе электродвигателей мощностью до 18,5 кВт. Устройство компактно, монтируется на плату и подходит для автоматических систем управления.

Назначение и область применения

Контактор малогабаритный КМЭ 40А используется для коммутации силовых цепей переменного тока в автоматизированных системах. Он управляет работой электродвигателей, насосов, вентиляторов, конвейеров и другого оборудования через слаботочные сигналы. Подходит для установки в щитах управления, панелях станков и промышленных контроллеров. Применяется там, где требуется частое включение/выключение без механического воздействия.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение катушки управления: 230 В AC (работает при 50 Гц)
• Количество главных контактов: 3 (трёхполюсный)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Максимальное сечение кабеля: 25 мм2
• Номинальная мощность двигателя: 18,5 кВт
• Способ монтажа: на монтажную плату (SMD-тип)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом)
• Тип подключения: винтовые зажимы
• Срок гарантии: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 40А монтируется исключительно на печатную плату - он не предназначен для крепления на DIN-рейку. Размеры и расположение выводов соответствуют стандартному формату для SMD-устройств. Для подключения используйте провода сечением до 25 мм2. Напряжение катушки 230 В AC совпадает с сетевым напряжением в большинстве промышленных объектов, что упрощает подключение. Обратите внимание: катушка не является съёмной - её нельзя заменить на другую номинальную величину. Контактор не имеет встроенной тепловой защиты - для защиты от перегрузок необходимо использовать внешние предохранители или термореле.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.4.1-2002, который регламентирует требования к контакторам и пускателям. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания воды или пыли - устройство следует устанавливать внутри закрытых шкафов. Серебросодержащий материал контактов снижает риск нагара и окисления, повышая долговечность при частых срабатываниях.

Преимущества

• Высокая механическая износостойкость - контакты рассчитаны на миллионы циклов включения/отключения
• Компактный размер позволяет экономить место в щитах и модульных конструкциях
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при больших токах
• Поддержка работы в широком диапазоне температур - подходит для неотапливаемых помещений
• Серебряные контакты не требуют специального обслуживания и устойчивы к коррозии

Ограничения применения

• Не подходит для реверсивных схем - для этого нужны два контактора и блокировка
• Отсутствует встроенная защита от перегрузки - обязательна установка внешнего теплового реле
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Фиксированная катушка 230 В - невозможно заменить на 110 В, 24 В или другие напряжения
• Монтаж только на плату - не совместим с DIN-рейкой

Примеры использования

• Управление трёхфазными асинхронными двигателями в станках ЧПУ
• Включение/отключение воздушных завес, вентиляторов и насосов в промышленных помещениях
• Автоматизация конвейерных линий в пищевой и фармацевтической промышленности
• Системы управления освещением в крупногабаритных складских комплексах
• Компонент в составе пусковых схем с таймерами и PLC-контроллерами

Практические советы

• При проектировании схемы учтите, что КМЭ 40А не имеет собственной защиты - обязательно добавьте автоматический выключатель или термореле
• Для реверса двигателя используйте пару таких контакторов с механической блокировкой - так исключается короткое замыкание между фазами
• Проверяйте плотность затяжки винтов - недостаточно затянутые контакты вызывают перегрев, слишком сильная затяжка повредит медные жилы
• Если нужен больше вспомогательных контактов - выбирайте модели с возможностью установки дополнительных модулей (например, KME-ADDON)
• При использовании в условиях низких температур (-25 C) убедитесь, что все элементы схемы также рассчитаны на этот диапазон
