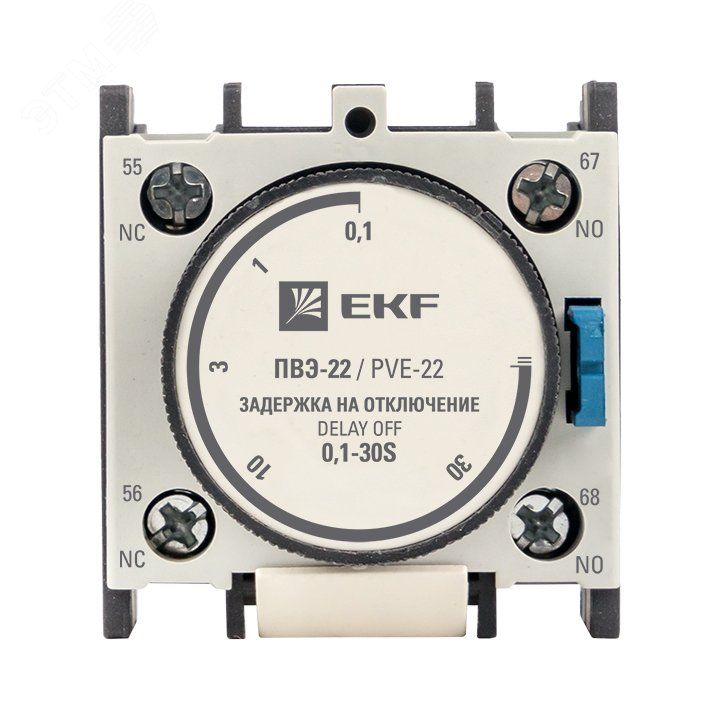

Приставка выдержки времени отключения ПВЭ-22 0,1-30сек NO+NC EKF PROxima | ctr-st-22

Приставка выдержки времени отключения ПВЭ-22 0,1-30 секунд NO+NC от бренда EKF в серии PROxima - это компактное устройство для создания временной задержки при отключении цепи, устанавливаемое на контакторы КМЭ и КТЭ. Артикул ctr-st-22 обеспечивает точную работу с одним нормально замкнутым и одним нормально разомкнутым контактами, что делает его удобным для автоматизации технологических процессов.

Назначение и область применения

Приставка ПВЭ-22 предназначена для добавления функции выдержки времени к контакторам. Она задерживает отключение нагрузки после снятия сигнала управления - например, чтобы двигатель продолжил работать несколько секунд после остановки кнопки. Это необходимо в системах, где требуется плавное завершение работы: вентиляция, насосы, конвейеры, станки с торможением.

Используется исключительно как дополнение к контакторам серий КМЭ и КТЭ. Самостоятельно не управляет нагрузкой - работает только в паре с этими аппаратами.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока
• Частота сети: 50 Гц
• Диапазон выдержки времени: от 0,1 до 30 секунд - регулируется вручную
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Способ монтажа: на монтажную плату через защелку (не требует винтовых соединений)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Приставка ПВЭ-22 совместима только с контакторами КМЭ и КТЭ, имеющими соответствующую посадочную площадку. Монтаж осуществляется путём фиксации на специальном креплении контактора - защёлка обеспечивает быстрое и надёжное соединение без инструментов.

Не подлежит демонтажу во время работы. Для обслуживания или замены необходимо отключить питание и снять контактор с монтажной планки.

Безопасность и стандарты

Приставка ПВЭ-22 соответствует требованиям ГОСТ Р 50030.4.1-2002, который определяет правила безопасности для низковольтных коммутационных аппаратов. Соответствие гарантирует соответствие изоляционным и механическим параметрам, необходимым для промышленного использования.

Преимущества

• Простая настройка времени - поворотный регулятор на лицевой стороне
• Наличие двух типов контактов (НО+НЗ) позволяет гибко реализовать логику управления
• Фиксация защёлкой снижает риск ошибок при сборке и ускоряет замену
• Долгий срок службы благодаря высокому качеству комплектующих и длительному гарантийному периоду

Ограничения применения

• Не применяется вне системы с контакторами КМЭ/КТЭ - не является самостоятельным реле
• IP20 не допускает установку в условиях повышенной запылённости, сырости или на улице
• Работает только при 220 В / 50 Гц - несовместима с постоянным током, 380 В или частотой 60 Гц
• Не имеет переключающих контактов - нельзя использовать для коммутации силовой цепи

Примеры использования

• Задержка отключения вентилятора после остановки станка - для охлаждения двигателя
• Постепенное отключение светильника в помещении после выхода человека
• Выдержка перед отключением насоса, чтобы избежать гидроудара в трубопроводе
• Сигнализация о срабатывании контактора с задержкой - для контроля цикличности оборудования

Практические советы

• Перед установкой проверьте, что ваш контактор имеет посадочное место под ПВЭ-22 - не все модели КМЭ/КТЭ поддерживают эту приставку
• Настройте время выдержки на минимальное значение, затем увеличивайте - так проще найти нужный интервал
• Не используйте приставку в местах с вибрацией выше среднего уровня - возможны ложные срабатывания
• При длительной работе в режиме максимальной выдержки (до 30 с) следите за нагревом корпуса - он не должен быть горячим на ощупь
• Артикул ctr-st-22 - единственный вариант в серии PROxima с таким набором контактов; другие модели имеют другую конфигурацию
