Приставка выдержки времени включения ПВЭ-11 0,1-3сек NO+NC EKF PROxima | ctr-st-11

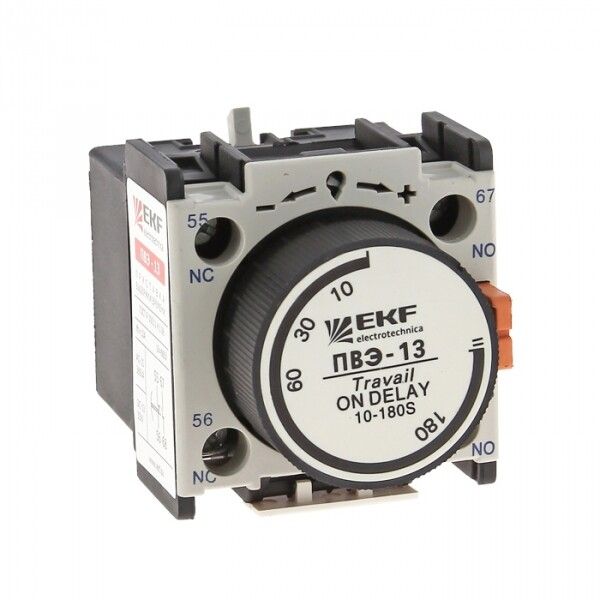

Приставка выдержки времени включения ПВЭ-11 0,1-3 секунды NO+NC от EKF - компактное устройство для создания задержки при включении цепей управления, совместимое с контактными аппаратами серии КМЭ и КТЭ. Артикул ctr-st-11 предназначен для монтажа на плату и применяется в системах автоматизации с переменным током 220 В.

Назначение и область применения

Приставка ПВЭ-11 добавляет функцию задержки включения к обычному контактору. Когда контактор получает сигнал на включение, приставка не сразу замыкает свои выходные контакты - она ждёт установленное время (от 0,1 до 3 секунд), после чего активирует нагрузку. Это необходимо там, где требуется плавный запуск оборудования, исключающий резкий скачок тока или одновременное включение нескольких потребителей.

Подходит для использования в системах управления станков, конвейеров, насосов, вентиляционного оборудования и других автоматизированных процессов, где важна последовательность включения элементов.

Технические характеристики

• Время задержки: 0,1–3 секунды - регулируется в этом диапазоне, точная настройка осуществляется вручную;
• Тип включения: задержка при включении (при подаче напряжения на вход - задержка перед срабатыванием выхода);
• Напряжение питания: 220 В переменного тока (AC), частотой 50 Гц - несовместимо с постоянным током или другими значениями напряжения;
• Выходные контакты: один нормально открытый (НО) и один нормально закрытый (НЗ) - позволяют управлять двумя различными цепями с одной задержкой;
• Способ монтажа: на монтажную плату - требует установки в щите с печатной платой или специальной базой;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; не предназначено для открытых площадок;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95% при 25C;
• Гарантия: 84 месяца (7 лет) - длительный срок службы благодаря качественной сборке;
• Соответствие: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратуре управления и коммутации.

Совместимость и монтаж

Приставка ПВЭ-11 устанавливается на монтажную плату и подключается параллельно катушке контактора. Для работы ей необходима подача напряжения 220 В AC - именно то же питание, что и у самого контактора. После включения контактора приставка начинает отсчёт времени, после чего меняет состояние своих контактов.

Не требует внешнего источника питания - использует напряжение сети через контактор. Монтаж возможен только в закрытом электрошкафу с доступом к плате. Подключение выполняется проводами сечением до 1,5 мм2. Обязательно соблюдать полярность при подключении - хотя для переменного тока она не имеет значения, фиксация клемм должна быть надёжной.

Безопасность и стандарты

Приставка ПВЭ-11 соответствует ГОСТ Р 50030.4.1-2002, который определяет требования к низковольтным коммутационным аппаратам. Степень защиты IP20 обеспечивает безопасность при работе внутри шкафа - предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или воды. Условия эксплуатации УХЛ4 допускают применение в помещениях с контролируемым микроклиматом - не рекомендовано для улицы, сырых цехов или зон с высокой запылённостью.

Преимущества

• Интеграция с существующими контактными аппаратами - не требует замены основного устройства;
• Два типа выходных контактов (НО+НЗ) - дают гибкость в проектировании схем управления;
• Короткая и точная задержка (до 3 сек) - идеальна для согласования работы механизмов;
• Долгий гарантийный срок - 7 лет свидетельствуют о надёжности компонентов;
• Небольшие габариты - легко помещаются даже в плотно укомплектованных щитах.

Ограничения применения

• Не работает при напряжении ниже 180 В или выше 250 В - возможны сбои или отказ;
• Не предназначена для работы в условиях повышенной влажности, пыли, агрессивных сред - из-за IP20 и UHL4;
• Не имеет механических переключающих контактов - нельзя использовать как самостоятельный коммутирующий элемент;
• Только для переменного тока 50 Гц - не подходит для сетей 60 Гц или постоянного тока;
• Требует монтажа на плату - невозможно установить на DIN-рейку без переходной платформы.

Примеры использования

• На конвейере: первый двигатель включается сразу, второй - с задержкой 1,5 сек, чтобы лента успела набрать скорость;
• В системе вентиляции: вентилятор включается спустя 2 сек после старта нагревателя - предотвращает перегрев;
• В станках: подача смазки происходит через 0,5 сек после начала движения рабочего органа - снижает износ деталей.

Практические советы

• При выборе приставки учитывайте, что максимальная задержка - всего 3 секунды. Если нужна более длинная пауза - выбирайте другую модель;
• Проверьте, есть ли место на плате для установки - габариты ПВЭ-11 малы, но требуют свободного участка под крепление;
• При подключении к контактору КМЭ/КТЭ - используйте те же клеммы, что и для катушки, чтобы не нарушать схему;
• Не забудьте проверить работу после монтажа: подайте питание, убедитесь, что контакты срабатывают с нужной задержкой;
• Для обслуживания - достаточно периодически осматривать клеммы на окисление и затяжку проводов, так как устройство не содержит движущихся частей.
