Приставка выдержки времени ПВЛ-11-УХЛ4 | 110663 КЭАЗ

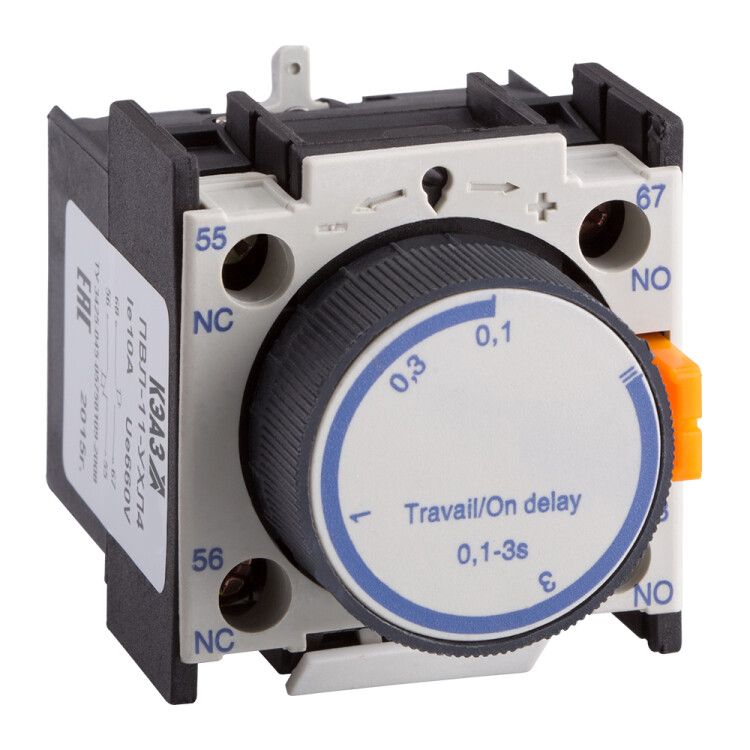

Приставка выдержки времени ПВЛ-11-УХЛ4 от КЭАЗ - это компактное устройство для создания задержки при включении цепей управления на основе пневматического принципа. Подходит для установки на монтажную плату в системах автоматизации, где требуется точная временная выдержка от 0,1 до 3 секунд. Артикул 110663 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Приставка выдержки времени ПВЛ-11-УХЛ4 предназначена для создания задержки при включении электромагнитных контакторов, реле или других исполнительных элементов. Она не управляет силовой нагрузкой напрямую, а работает в цепях управления. Применяется в системах автоматизации: на конвейерах, насосных станциях, вентиляционных установках, где важно избежать одновременного запуска нескольких механизмов.

Технические характеристики

• Время выдержки: 0,1–3 секунды (регулируется в этом же диапазоне)
• Принцип работы: пневматический - задержка достигается за счёт медленного перемещения поршня в воздушной камере
• Рабочее напряжение: 380 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип крепления: защёлка - фиксация на DIN-рейке или монтажной плате
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность
• Нормативный документ: ТУ 3425-045-05758109-2008

Совместимость и монтаж

Приставка ПВЛ-11-УХЛ4 устанавливается на монтажную плату или DIN-рейку благодаря защёлочному креплению. Для подключения используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Устройство совместимо с контактными аппаратами, работающими на 380 В AC/DC. Не требует внешнего питания - питание получает от управляющей цепи, в которую встраивается. Совпадает по габаритам и способу монтажа с другими изделиями серии ПМЛ и РТЛ от КЭАЗ.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3425-045-05758109-2008. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и брызг воды. Не предназначен для установки в сырых, пыльных или наружных условиях. Материалы корпуса не поддерживают горение.

Преимущества

• Пневматический механизм надёжно работает без электронных компонентов - не боится помех, скачков напряжения и высоких температур
• Простая механическая регулировка времени - не нужна настройка программатором
• Низкий уровень шума при работе
• Высокая долговечность за счёт отсутствия микросхем и сильноточных коммутируемых контактов

Ограничения применения

• Не подходит для задержек более 3 секунд - максимальное время выдержки ограничено конструкцией
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или на открытом воздухе
• Отсутствие переключающих контактов - нельзя применять для коммутации силовых цепей
• Чувствителен к резким вибрациям - возможны смещения внутренних деталей
• Требуется вертикальная установка (по умолчанию) - наклон может повлиять на точность выдержки

Примеры использования

• Задержка включения второго двигателя после старта первого на конвейерной линии
• Плавный запуск вентилятора после включения системы охлаждения
• Интервал между включением нагревательного элемента и насоса в термоблоке
• Автоматизация последовательного включения светильников в помещении

Практические советы

• При замене устройства убедитесь, что новая приставка ПВЛ-11-УХЛ4 имеет ту же временную характеристику (0,1–3 с) и тип контактов
• Проверьте посадочные размеры перед монтажом - защёлка должна плотно фиксироваться на рейке
• Не используйте устройство в цепях с напряжением выше 380 В - риск пробоя изоляции
• При длительной эксплуатации в условиях частых включений проверяйте состояние пружин и воздушной камеры - возможен естественный износ
• Для точной настройки времени рекомендуется тестирование под реальной нагрузкой - пневматическая система может немного отличаться от теоретических значений
