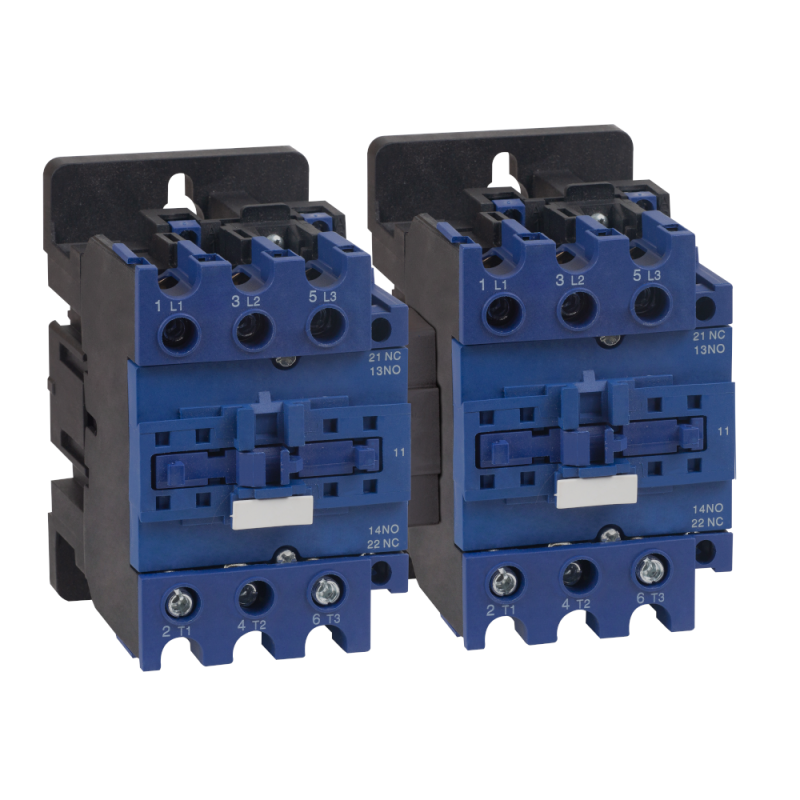

Контактор реверсивный ПМЛ-4560ДМ 80А 220В AC КЭАЗ (Курский электроаппаратный завод) 110645

Контактор реверсивный ПМЛ-4560ДМ-80А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку. Этот контактный аппарат сочетает надёжность и компактность, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор реверсивный ПМЛ-4560ДМ-80А-220AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для систем, где необходимо часто переключать движение: конвейеры, насосы, вентиляторы, подъёмники, станки с ЧПУ. Благодаря реверсивному исполнению, он заменяет два обычных контактора, экономя место и упрощая схему управления.

Технические характеристики

• Номинальный ток: 80 А - способен коммутировать нагрузку до 37 кВт при 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Частота: 50/60 Гц - совместим с сетями России и стран с аналогичными стандартами
• Количество главных контактов: 3 - три пары силовых контактов для фаз L1, L2, L3
• Количество вспомогательных контактов: 1 пара (нормально открытый или закрытый - зависит от комплектации)
• Способ подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку типа TS35
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-4560ДМ-80А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейку и затянуть винты на входных и выходных клеммах. Обязательно используйте провода с медными жилами, сечением не более 25 мм2 - большие сечения не войдут в зажимы. Катушка управления питается от сети 220 В AC, поэтому требуется отдельный источник питания - нельзя использовать постоянный ток. Монтаж рекомендуется выполнять в щите с достаточным воздушным зазором вокруг устройства для теплоотвода.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. Несмотря на класс защиты IP20, он не предназначен для установки во влажных помещениях или на улице. Открытые клеммы требуют соблюдения правил электробезопасности - доступ к токоведущим частям запрещён без отключения питания. Рекомендуется применять внешнюю защиту (корпус, крышка) при использовании в промзонах с высокой степенью загрязнения.

Преимущества

• Реверсивная конструкция снижает количество элементов в схеме - вместо двух контакторов один
• Высокий ресурс коммутации благодаря качественным материалам контактов
• Устойчивость к колебаниям напряжения +-10% от 220 В
• Простота замены - совместим с другими моделями серии ПМЛ
• Произведён на КЭАЗ - проверенный временем производитель с долгим сроком службы оборудования

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 220 В AC
• IP20 исключает использование в пыльных, влажных или агрессивных средах без дополнительной защиты
• Не предназначен для работы с токами выше 80 А - превышение вызывает перегрев и отказ
• Не имеет встроенной тепловой защиты - для защиты двигателя нужен отдельный тепловое реле
• Не поддерживает функцию автоподключения - требует внешней логики (например, кнопочную станцию или ПЛК)

Примеры использования

• Подъёмник грузового лифта - управление подъёмом и опусканием через две кнопки “вверх” и “вниз”
• Конвейерная лента с обратным ходом - изменение направления движения при необходимости освобождения затора
• Циркулярная пила с реверсом - быстрая смена направления вращения диска для удаления стружки
• Вентиляционная система с регулировкой потока - реверс для продувки воздуха в противоположном направлении

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (220 В AC) - неверное питание приведёт к выходу из строя
• Используйте предохранители на 100–125 А перед контактором для защиты от короткого замыкания
• При подключении вспомогательных контактов учтите их тип (НО/ЗО) - они нужны для блокировки взаимного включения
• Обеспечьте свободный доступ к винтовым зажимам - при обслуживании потребуется открутить кабели
• При работе в условиях низких температур (ближе к −40 C) дайте контактору прогреться после включения - первые несколько операций могут быть менее надёжными
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час)
