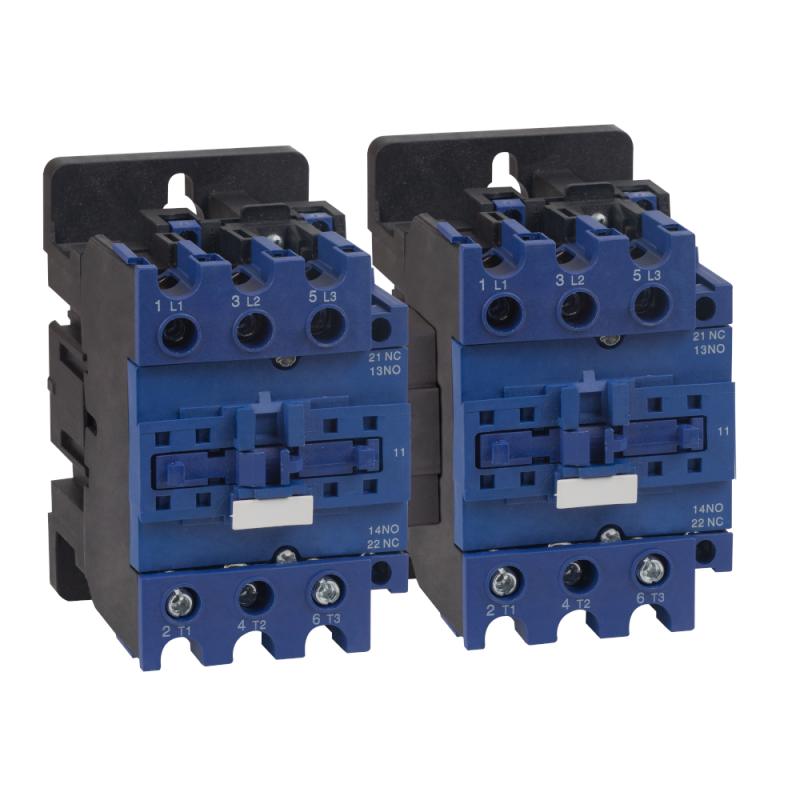

Контактор ПМЛ-3560М1 50А 220В AC реверсивный КЭАЗ (Курский электроаппаратный завод) 110622

Контактор реверсивный ПМЛ-3560М1-50А-220В-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство смонтировано на DIN-рейку, рассчитано на работу в условиях умеренного и холодного климата и соответствует требованиям ТУ3426-044-05758109-2008.

Назначение и область применения

Контактор реверсивный ПМЛ-3560М1-50А-220В-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, где требуется изменение направления вращения. Подходит для автоматических систем: конвейеров, насосов, компрессоров, станков с ЧПУ, подъёмных механизмов. Благодаря реверсивному исполнению, один контакт позволяет заменить два обычных - экономит место в щите и упрощает схему управления.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 50 А
• Номинальная мощность: 22 кВт (при 380 В)
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных контактов: 1 пара (НО - нормально открытый)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-3560М1-50А-220В-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением до 16 мм2 - они надёжно фиксируются винтовыми зажимами. Обязательно соблюдайте полярность при подключении катушки управления: 220 В переменного тока должны подаваться на A1–A2. Вспомогательный контакт НО можно использовать для сигнализации или блокировки других цепей. Монтаж выполняйте в закрытом распределительном шкафу - степень защиты IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Контактор изготовлен в соответствии с техническими условиями ТУ3426-044-05758109-2008. Соответствует требованиям безопасности для оборудования низкого напряжения. Применяется в системах, где необходима механическая блокировка против одновременного включения обоих направлений - рекомендуется использовать внешние кнопочные станции с блокировкой “нельзя включить оба сразу”.

Преимущества

• Реверсивная конструкция снижает количество устройств в схеме - вместо двух контакторов используется один модуль.
• Высокая коммутационная износостойкость благодаря качественным материалам контактов.
• Устойчивость к перепадам температуры и влажности - исполнение УХЛ4 делает его пригодным для неотапливаемых помещений и наружной установки внутри шкафа.
• Простота монтажа и обслуживания: винтовые зажимы позволяют легко менять провода без специнструментов.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, агрессивной средой или постоянным воздействием брызг воды - IP20 недостаточен.
• Не предназначен для работы с постоянным током - катушка рассчитана исключительно на 220 В переменного тока.
• Не имеет встроенной тепловой защиты - для защиты двигателя необходимо применять отдельное тепловое реле.
• Не следует использовать в схемах с частотным регулированием - контактор не рассчитан на высокочастотные импульсы.

Примеры использования

• Подъёмник грузового лифта - управление подъёмом и опусканием через одну кнопку с блокировкой.
• Конвейерная лента с обратным ходом - автоматическая смена направления при срабатывании датчика.
• Циркулярная пила с функцией реверса - для вытягивания заготовки после реза.
• Вентиляционная система с двунаправленной работой - для продувки воздуха в обе стороны.

Практические советы

• При подборе контактора проверьте, что номинальный ток двигателя не превышает 50 А - лучше иметь запас 10–15 %.
• Для долгой службы используйте предохранители типа gG на 63 А перед контактором - защита от КЗ обязательна.
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает нагрев и искрение.
• Если в схеме есть несколько реверсивных контакторов, пометьте все катушки и контакты - это ускоряет диагностику.
• Контактор ПМЛ-3560М1-50А-220В-УХЛ4-Б от КЭАЗ - часть серии ПМЛ, которая широко применяется в промышленности; аналогичные модели из серии РТЛ имеют те же параметры, но отличаются форм-фактором.
