Контактор ПМЛ-3560М 40А 220В AC реверсивный КЭАЗ (Курский электроаппаратный завод) 110618

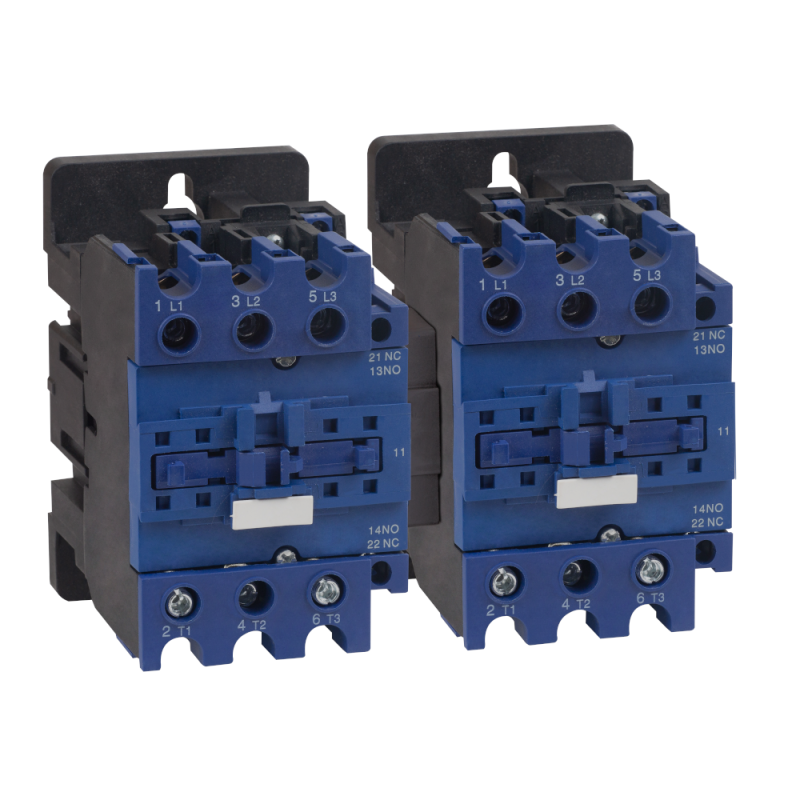

Контактор реверсивный ПМЛ-3560М-40А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство устанавливается на DIN-рейку и рассчитано на работу в условиях повышенной влажности и перепадов температур - идеально подходит для промышленного оборудования.

Назначение и область применения

Контактор реверсивный ПМЛ-3560М-40А-220AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для автоматических систем, где необходимо часто менять направление движения: конвейеры, насосы, компрессоры, подъёмники, станки с ЧПУ. Обеспечивает безопасную коммутацию тока до 40 А при номинальной мощности двигателя до 18,5 кВт.

Технические характеристики

• Тип: реверсивный контактор (два взаимоблокированных контактора в одном корпусе)
• Номинальный ток: 40 А
• Количество главных контактов: 3 пары (для трёх фаз)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Частота: 50/60 Гц
• Количество вспомогательных контактов: 1 пара (НО - нормально открытый)
• Номинальная мощность двигателя: 18,5 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 10 мм2
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-3560М-40А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками, используемыми в щитах промышленного и бытового назначения. Для работы требуется два устройства: один для прямого вращения, второй - для реверса. Они механически и электрически блокированы между собой, чтобы исключить одновременное включение. Монтаж выполняется путём защёлкивания на рейку. Подключение проводов - через винтовые зажимы; рекомендуется использовать наконечники типа НШВИ для многожильных кабелей. Катушка управления питается от сети 220 В AC - не требует внешнего преобразователя.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. Благодаря механической блокировке предотвращает короткое замыкание при случайном одновременном включении прямого и обратного направления. IP20 обеспечивает базовую защиту от прикосновения к токоведущим элементам, но устройство не предназначено для установки во влажных или запылённых средах без дополнительной защиты (например, в боксе с классом IP54+).

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМЛ
• Встроенные механические блокировки исключают риск короткого замыкания при реверсе
• Поддержка частых циклов включения/выключения - до 1200 операций в час
• Удобный монтаж на DIN-рейку - экономит время при сборке шкафов
• Совместимость с большинством стандартных автоматов и тепловых реле

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - степень защиты IP20 недостаточна
• Не подходит для постоянной работы при нагрузках выше 40 А - возможен перегрев и выход из строя
• Требуется внешнее реле тепловой защиты (не встроенное) для защиты двигателя от перегрузки
• Не предназначен для работы с постоянным током - катушка рассчитана только на 220 В AC
• Не имеет встроенных функций регулирования скорости или мягкого пуска

Примеры использования

• Конвейерная лента в пищевой промышленности - для перемещения груза вперёд и назад
• Циркулярная пилы и фрезерные станки - для точной смены направления реза
• Насосные системы с обратной продувкой - для очистки трубопровода
• Грузоподъёмные механизмы - для опускания и подъёма платформы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 10 мм2. Превышение вызывает нагрев и повреждение зажимов.
• Обязательно подключите тепловое реле (например, ТРН или ЛТЗ) последовательно с двигателем - контактор не защищает от перегрузки.
• При использовании в системах с частыми реверсами контролируйте температуру контактора - допустимо до +40 C окружающей среды.
• Для удобства обслуживания выделите место рядом с контактором - он занимает две модульные позиции (по 17,5 мм каждая).
• Проверяйте целостность блокировок перед первым включением - они должны препятствовать одновременному срабатыванию двух половинок.
