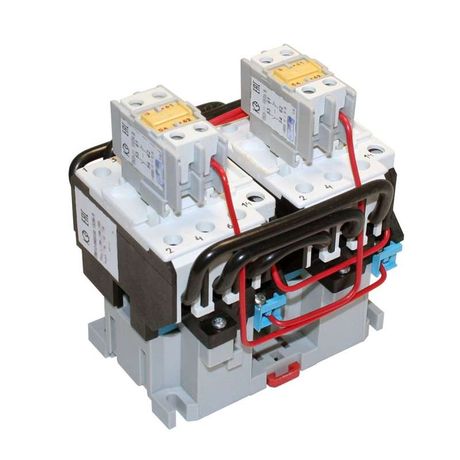

Контактор электромагнитный реверсивный ПМ12-040550 УХЛ4 В 220В (4з+2р) - 050550420ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. 050550420вв220000010 / пм12-040550) предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Подходит для стационарных систем автоматизации с питанием переменным током.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный запуск, остановку и реверс двигателя. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и другого оборудования, где требуется изменение направления вращения.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальное рабочее напряжение контактов: до 660 В AC
• Номинальный ток: 40 А
• Номинальная мощность: 18,5 кВт
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC), частота 50–60 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта монтируется на DIN-рейку или жесткую металлическую плату. Для работы требует внешнего управления - сигнал на катушку подаётся через кнопочные станции или PLC. Винтовые зажимы позволяют надёжно подключить провода сечением до 4 мм2. Не имеет встроенной тепловой защиты - для защиты двигателя от перегрузки необходимо использовать отдельное реле перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с классом безопасности II. Для предотвращения пробоя катушки при отключении рекомендуется применять ограничитель перенапряжения (ОПН), установленный параллельно катушке управления.

Преимущества

• Реверсивная схема позволяет менять направление вращения двигателя без механических переключателей
• Четыре НО и два НЗ контакта обеспечивают достаточное количество вспомогательных контактов для реализации сложных схем управления
• Климатическое исполнение УХЛ4 делает устройство пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Фиксация на монтажной плате обеспечивает устойчивость к вибрациям

Ограничения применения

• Не предназначен для частотного регулирования - работает только на постоянной частоте 50/60 Гц
• IP20 не обеспечивает защиту от пыли и брызг воды - нельзя использовать во влажных или пыльных средах без корпуса
• Не содержит встроенную защиту от перегрузки - обязательна установка теплового реле
• Подходит только для переменного тока; не работает с постоянным током
• Максимальная мощность 18,5 кВт - не применяется для двигателей выше этого значения

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом с функцией обратного хода в системах водоочистки
• Переключение направления вращения шлифовального станка
• Автоматизация лифтового механизма с двусторонним движением

Практические советы

• При подборе контактора проверьте соответствие нагрузки - номинальный ток 40 А должен превышать максимальный рабочий ток двигателя минимум на 10%
• Для долговечности используйте ОПН на катушке управления - особенно при частых включениях
• При монтаже на плату соблюдайте минимальные расстояния между контактами и другими элементами - избегайте коротких замыканий
• Не забудьте выделить место под внешнее реле перегрузки и кнопки управления
• Проверьте совпадение напряжения катушки (220 В) с источником управления - неверное напряжение вызывает отказ или повреждение устройства
