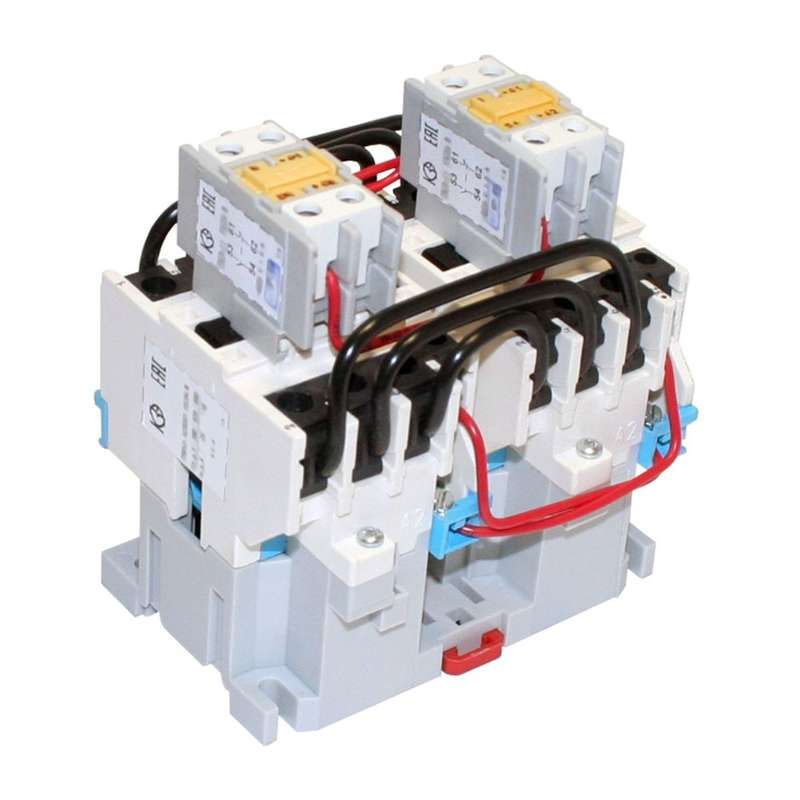

Контактор электромагнитный реверсивный ПМ12-025551 УХЛ4 В, 220В, (2з+4р) - 040551240ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В (2 нормально открытых + 4 нормально закрытых контакта), категория 380В от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Артикулы 040551240вв220000010 и пм12-025551 соответствуют этой модели - она подходит для стационарных систем автоматизации с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленных установках: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется изменение направления движения. Подходит для работы в условиях постоянной нагрузки и частых циклов включения/выключения.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 25 А
• Номинальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт (при 380 В)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Способ монтажа: на монтажную плату (панель)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 монтируется на DIN-рейку или жесткую металлическую плату. Для реверсивной схемы требуется два таких контактора - один для прямого, второй для обратного направления. Обязательна механическая и электрическая блокировка между ними, чтобы исключить одновременное включение. Винтовые зажимы рассчитаны на провода сечением до 4 мм2. Не рекомендуется использовать в местах с сильной вибрацией без дополнительной фиксации.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с классом коммутационной способности AC-1. Для защиты катушки от импульсных перенапряжений (например, при отключении) рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке. Отсутствие внутренней тепловой защиты требует внешнего термореле при работе с двигателями.

Преимущества

• Высокая надёжность коммутации при 25 А - подходит для длительной эксплуатации
• Чёткое разделение контактов: 2 НО и 4 НЗ позволяют реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 обеспечивает работу в неотапливаемых помещениях, на объектах с перепадами температур
• Винтовое присоединение - удобно для обслуживания и замены проводов

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влаги или брызг - степень защиты IP20 не обеспечивает герметичность
• Не имеет встроенной защиты от перегрузки; обязательно использование внешнего теплового реле
• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• Монтаж на плату требует точного соблюдения габаритов и шага крепёжных отверстий
• Не подходит для частого пуска более 120 раз в час - риск перегрева катушки

Примеры использования

• Реверсивный привод лебёдки - один контактор включает движение вперёд, другой - назад
• Оборудование для перемещения заготовок на конвейере
• Циркулярная пила с функцией реверса для снятия опилок
• Вентиляционные системы с принудительной сменой режима воздушного потока

Практические советы

• При сборке реверсивной схемы используйте два контактора электромагнитный реверсивный УХЛ4 с взаимоблокировкой - это предотвратит короткое замыкание
• Проверьте соответствие сечения проводов и момента затяжки винтов - переизбыток усилия повредит контактные площадки
• Для продления срока службы катушки 220 В установите ОПН прямо на корпусе аппарата
• Если контактор установлен вне щита, предусмотрите защиту от осадков и попадания пыли - IP20 не защищает от внешних воздействий
• При замене проверяйте совпадение артикулов: 040551240вв220000010 и пм12-025551 - они идентичны по функциям
