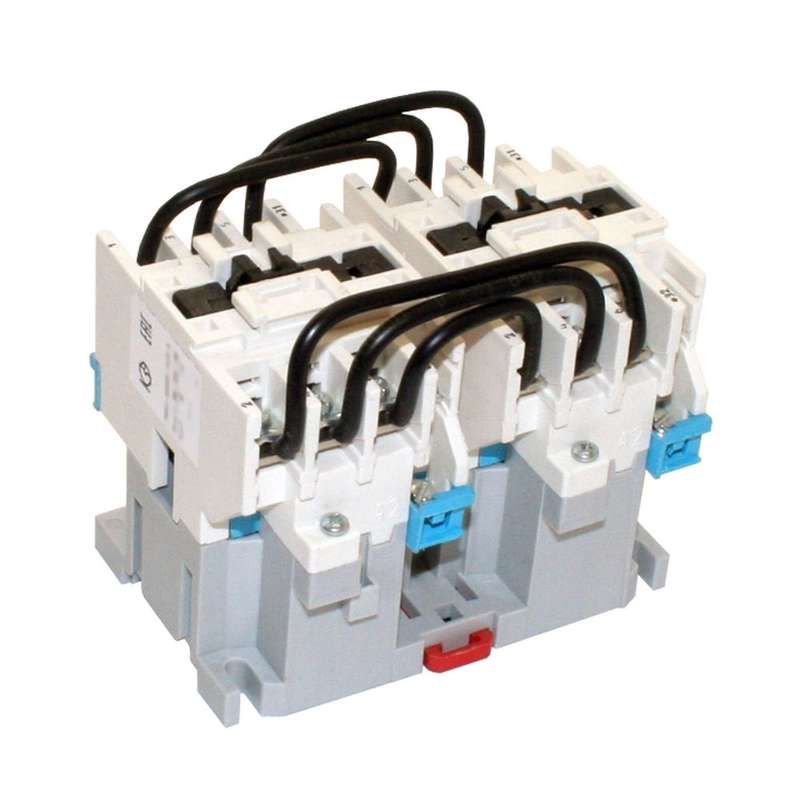

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В 220В (2р) - 040501020ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ - устройство для управления трёхфазными электродвигателями с возможностью изменения направления вращения. Подходит для установки на DIN-рейку и применяется в промышленных системах автоматизации. Бренд КЗЭА и артикул 040501020вв220000010 указывают на серийное производство из Кашинского завода.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Он позволяет переключать фазы местами, меняя направление вращения вала двигателя. Применяется там, где требуется частая смена направления движения: конвейеры, лифты, насосы, станки с ЧПУ, подъёмники и другие механизмы с двунаправленным режимом работы.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока - совместим с распространёнными сетями контроля
• Номинальное рабочее напряжение: 660 В - допустимо использование в высоковольтных цепях до этого предела
• Род тока: переменный (AC) - работает только с сетью переменного тока, не подходит для постоянного
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации или блокировок
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку 35 мм
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 4–6 мм2

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ совместим с другими компонентами на DIN-рейке: тепловыми реле, кнопочными постами, автоматическими выключателями. Для реверсивного включения требуется два таких контактора (или один составной модуль), которые нельзя включать одновременно - нужна механическая или электрическая блокировка. Монтаж выполняется на вертикальной поверхности, без перекосов. Провода подключаются через винтовые зажимы: затягивать следует усилием 0,5–0,7 Нм, чтобы не повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную коммутацию при перегрузках и коротких замыканиях, но не является средством защиты - необходимо использовать внешние автоматы или тепловые реле. IP20 не защищает от попадания воды или пыли, поэтому применение вне шкафа недопустимо.

Преимущества

• Высокая надёжность коммутации благодаря качественным медным контактам
• Устойчивость к колебаниям напряжения +-10% от 220 В
• Простой и быстрый монтаж на DIN-рейку
• Долгий срок службы при соблюдении условий эксплуатации
• Поддержка реверсивного управления без необходимости менять схему подключения двигателя

Ограничения применения

• Не предназначена для частотного регулирования - только пуск/стоп/реверс
• Не подходит для работы в условиях сильной вибрации без дополнительной фиксации
• IP20 исключает установку в сырых, пыльных или наружных помещениях
• Требуется обязательная блокировка между двумя контакторами при реверсе - риск короткого замыкания при одновременном включении
• Не рекомендован для частого включения более 600 раз в час - может снизиться срок службы контактов

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад для выгрузки материалов
• Циркулярная пила с функцией реверса для удаления опилок
• Гидравлический насос, изменяющий направление потока жидкости
• Лифтовой механизм с точной остановкой и возвратом
• Оборудование на пищевых производствах, где требуется периодическая смена направления перемешивания

Практические советы

• Выбирайте контактор с запасом по току - если двигатель потребляет 20 А, лучше взять 25 А, как у модели УХЛ4 В 220В 25А 2НЗ
• При использовании двух контакторов для реверса обязательно используйте взаимоблокировки - механические или через вспомогательные контакты
• Проверьте посадочный диаметр DIN-рейки перед монтажом - он должен быть 35 мм
• Для долгой работы контролируйте нагрев корпуса: если температура выше 50 C - проверьте вентиляцию шкафа
• При замене старого контактора сверьте тип присоединения - этот образец имеет винтовые зажимы, а не быстросъемные
• Артикулы 040501020вв220000010 и пм12-025501 - это одна модель от КЗЭА; можно заказывать по любому из них
