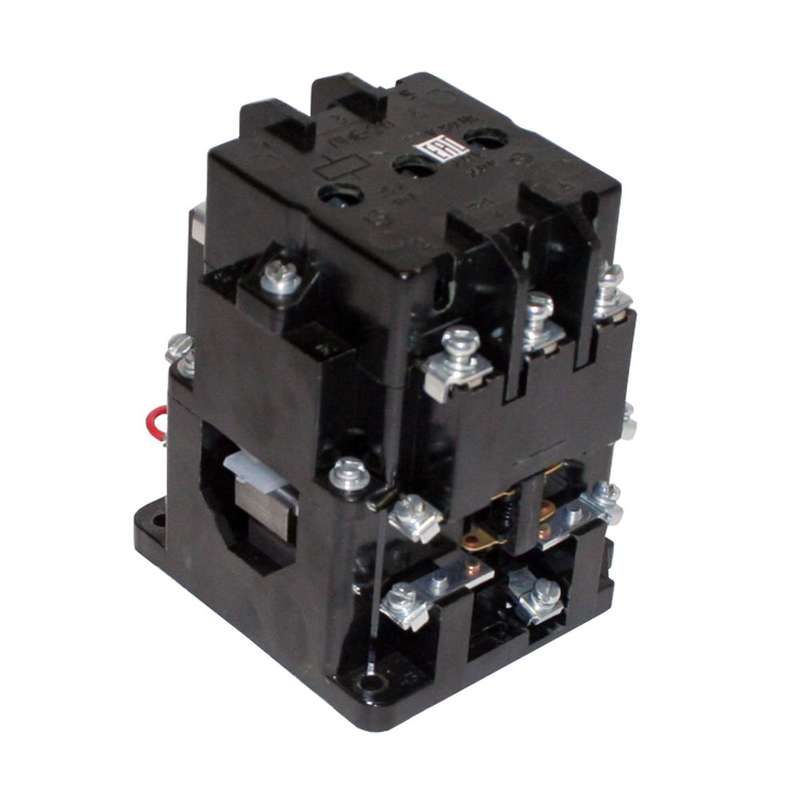

Контактор электромагнитный ПМЕ-211 УХЛ4 В 127В (2з+2р) - 080211220ВВ127000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 127В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. PME-211 / 080211220ВВ127000000) предназначен для коммутации силовых цепей переменного тока в системах управления электроприводами. Он работает с катушкой на 127 В и имеет четыре вспомогательных контакта - два Normally Open и два Normally Closed - что позволяет использовать его в сложных схемах автоматизации.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 127В 2 нормально открытых + 2 нормально закрытых контакта используется для дистанционного включения и выключения нагрузки в сетях переменного тока до 660 В и частотой 50–60 Гц. Подходит для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных установках: станках, насосах, конвейерах, системах вентиляции. Четыре вспомогательных контакта позволяют реализовать блокировки, сигнализацию и логические функции без внешних реле.

Технические характеристики

• Напряжение питания катушки: 127 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Максимальное рабочее напряжение: 660 В AC
• Род тока: Переменный (AC), 50/60 Гц
• Число нормально открытых контактов (НО): 2
• Число нормально закрытых контактов (НЗ): 2
• Климатическое исполнение: УХЛ4 - температурный диапазон от −40 C до +40 C, повышенной влажности и запыленности
• Исполнение: Нереверсивное - не предназначен для изменения направления вращения
• Способ монтажа: На монтажную плату (PCB)
• Тип подключения: Винтовые зажимы
• Степень защиты: IP00 - без корпусной защиты, внутренние части доступны

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 127В 2 нормально открытых + 2 нормально закрытых контакта рассчитан на установку на печатную плату. Его выводы подходят для пайки или использования в разъёмных соединениях с PCB. Монтаж требует точного соблюдения расположения отверстий и шага контактов. Не используйте этот контактор в шкафах без защиты - он не имеет корпуса и чувствителен к механическому воздействию, пыли и влаге. Для надёжной работы рекомендуется помещать его в защищённый щит или экран.

Безопасность и стандарты

Производитель указывает соответствие требованиям к устройствам управления электроприводами согласно ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Однако степень защиты IP00 исключает использование устройства вне герметичных или закрытых корпусов. Обязательно применение ограничителей перенапряжений (ОПН) параллельно катушке для предотвращения пробоя изоляции при отключении.

Преимущества

• Высокая плотность контактов: четыре вспомогательных контакта в одном корпусе снижают количество дополнительных элементов в схеме
• Поддерживает длительную работу при номинальном токе 25 А - подходит для средней мощности двигателей
• Климатическое исполнение УХЛ4 обеспечивает работоспособность в условиях России и стран СНГ с холодным и влажным климатом
• Винтовое подключение гарантирует прочность соединений даже при вибрациях

Ограничения применения

• Не допускается установка в открытых помещениях - IP00 не защищает от пыли, воды и случайного прикосновения
• Не предназначен для реверса двигателей - требуется другой контактор или реверсивная схема
• Требуется обязательное подключение ОПН на катушку; без него возможны отказы из-за импульсов самоиндукции
• Не совместим с постоянным током - катушка рассчитана только на 127 В переменного тока
• Не следует использовать в высоковибrazioneх без дополнительной фиксации - монтаж на плату не всегда достаточен

Примеры использования

• Автоматизация станка: включение двигателя через кнопочный пункт, сигнал готовности через один из НО-контактов
• Система конвейера: одновременная активация двух механизмов через две группы НО-контактов, контроль состояния через НЗ-контакты
• Щитовая автоматика: управление питанием нагревателей или вентиляторов с использованием одного контактора вместо нескольких реле

Практические советы

• Обязательно проверьте напряжение катушки перед подключением - неверное напряжение вызовет перегрев или отказ
• При монтаже на плату используйте термостойкий материал - контактор нагревается при работе
• Добавьте ОПН (например, MOV-дроссель) прямо рядом с катушкой - это продлит срок службы аппарата
• Не забудьте про свободное место вокруг контактора - нужна вентиляция для теплоотвода
• Для обслуживания выбирайте модели с легко доступными винтовыми зажимами - они удобнее для многократного демонтажа
