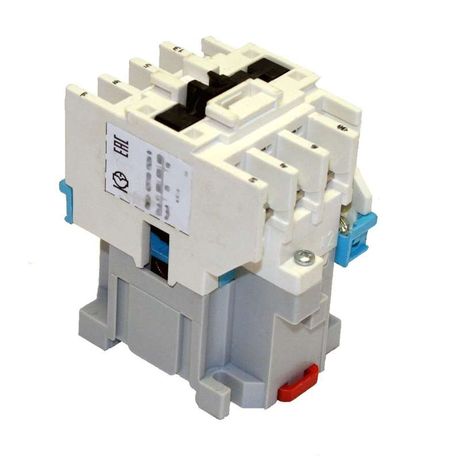

Контактор электромагнитный ПМ12-025100 УХЛ4 В, 110В, (1з) - 040100100ВВ110000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 25А категории 1НО - устройство для дистанционного включения и выключения трёхфазных электродвигателей. Произведён компанией КЗЭА, артикулы пм12-025100 и 040100100вв110000010. Подходит для стационарных систем управления с питанием катушки 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 25А предназначен для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в схемах автоматического управления, где требуется удалённое включение/выключение нагрузки - например, на конвейерах, насосах, вентиляторах, станках. Не предназначен для реверса двигателя - только прямое включение. Работает в составе панелей управления, установленных внутри щитов или на монтажной плате.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество главных контактов: 3 нормально открытых (3НО) + 1 нормально закрытый (1НЗ)
• Номинальная мощность управляемого двигателя: 11 кВт
• Род тока: переменный (50–60 Гц)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без внешней защиты, требует установки в защищённом корпусе
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB), без DIN-рейки

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 25А монтируется исключительно на печатную плату. Его нельзя установить на DIN-рейку - для этого нужны другие модели. Винтовые зажимы позволяют надёжно соединить провода сечением до 2,5 мм2. Обязательно соблюдайте посадочные размеры платы - несоответствие вызовет проблемы с фиксацией. Катушка рассчитана на 110 В AC; использование другого напряжения повредит устройство. Для работы с двигателями выше 11 кВт требуется применение теплового реле или другого средства защиты от перегрузки.

Безопасность и стандарты

Контактор соответствует требованиям к использованию в промышленных электроустановках. Климатическое исполнение УХЛ4 позволяет применять его в помещениях с умеренно холодным и влажным климатом. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - поэтому устройство обязательно должно быть установлено внутрь электрического шкафа. Для предотвращения пробоя катушки рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно её выводам.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественной сборке от КЗЭА
• Наличие вспомогательного контакта 1НЗ удобно для сигнализации состояния (например, “двигатель в работе”)
• Поддерживает работу при частоте 50 и 60 Гц - совместим с сетями России и других стран
• Компактный форм-фактор для монтажа на плате - экономит место в панелях управления

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP00 - нельзя использовать вне герметичного корпуса, даже в сухих помещениях
• Не имеет встроенной защиты от перегрузки - обязательна установка теплового реле
• Только монтаж на плату - невозможно заменить на стандартный DIN-контактор без переделки панели
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в технологическом оборудовании
• Автоматический пуск конвейера в пищевой промышленности
• Коммутирование нагревательных элементов в термических камерах

Практические советы

• Проверьте соответствие напряжения катушки (110 В AC) - подача 220 В сразу выведет контактор из строя
• Обязательно используйте ОПН на катушке, особенно при частых включениях - продлит срок службы
• При монтаже на плату следите за плотностью затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает корпус
• Для контроля состояния устройства подключите сигнал от вспомогательного контакта 1НЗ к индикации или PLC
• Не применяйте в местах с постоянным воздействием брызг, масла или металлической пыли - даже при УХЛ4 требуется дополнительная защита корпуса
