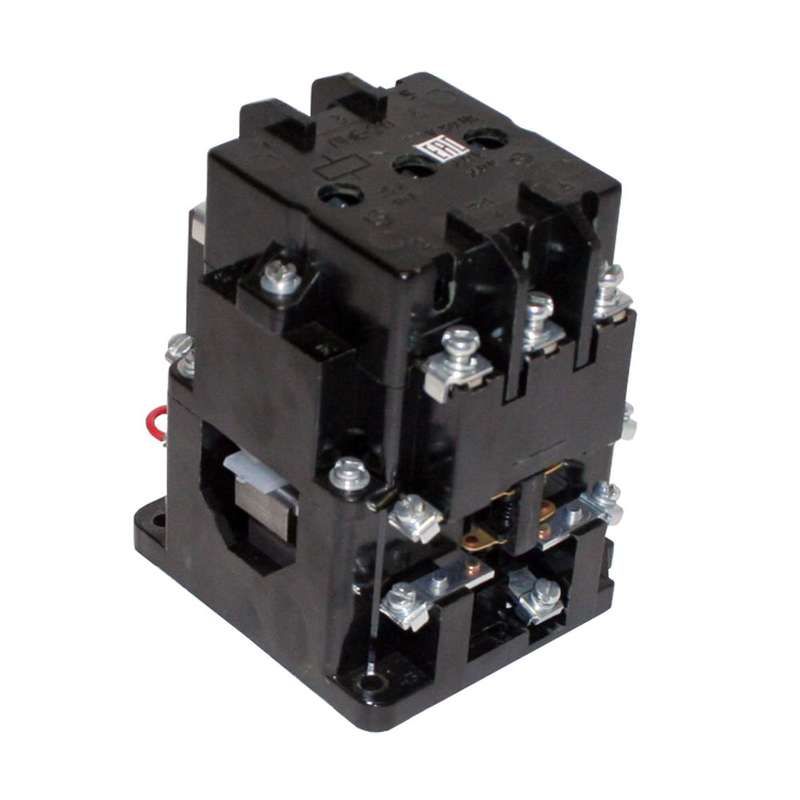

Контактор электромагнитный ПМЕ-211 УХЛ4 В 36В (2з+2р) - 080211220ВВ036000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 36В 25А 2НО+2НЗ от КЗЭА - устройство для дистанционного включения и выключения силовой цепи с переменным током, предназначенное для работы в системах управления электроприводами. Артикул 080211220вв036000000 и модель ПМЕ-211 подходят для стационарной установки в щитах с монтажной платой.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 36В 25А 2НО+2НЗ используется для коммутации силовых цепей переменного тока с нагрузкой до 25 А. Он применяется в схемах управления электродвигателями - например, для запуска, остановки или изменения режима работы станков, насосов, конвейеров. Цепь управления питается от 36 В, что позволяет использовать его совместно с низковольтными кнопочными постами, реле или контроллерами. Подходит для стационарных установок в закрытых помещениях с умеренно-влажным климатом.

Технические характеристики

• Напряжение питания цепи управления: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Род тока: переменный (AC), частота 50–60 Гц
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 36В 25А 2НО+2НЗ монтируется непосредственно на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить пластиковые элементы. Главные контакты рассчитаны на подключение медных проводов сечением до 4 мм2. Убедитесь, что плата имеет достаточные тепловые зазоры - при длительной работе при максимальном токе возможен нагрев. Не устанавливайте рядом с источниками высокой температуры или вибраций.

Безопасность и стандарты

Контактор соответствует требованиям к аппаратуре для управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Применяется в сетях до 660 В, но сам по себе не обеспечивает защиту от перегрузок или обрыва фаз - эти функции должны реализовываться внешними устройствами (например, тепловыми реле). Для снижения импульсных помех на катушке управления рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам.

Преимущества

• Высокая механическая долговечность за счёт качественной конструкции серийного контактора ПМЕ-211
• Чёткое разделение силовых и вспомогательных контактов - удобно для проектирования схем управления
• Поддержка низковольтного управления (36 В) - безопаснее для операторов и совместимо с PLC/реле
• Климатическое исполнение УХЛ4 - устойчив к перепадам температуры и влажности в пределах рабочего диапазона

Ограничения применения

• Не предназначен для реверса двигателей - требуются два контактора или другой тип устройства
• Степень защиты IP00 - не допускается использование в условиях пыли, брызг воды, сырости или доступа людей к токоведущим частям
• Монтаж только на плату - не подходит для DIN-рейки или крепления на стену
• Не содержит встроенной защиты от перегрузки - обязательно применять внешние термореле или автоматические выключатели

Примеры использования

• Управление асинхронным двигателем 1,5 кВт на конвейере с помощью кнопочного поста и микроконтроллера
• Включение/выключение воздуходувки в системе вентиляции по сигналу от термостата
• Коммутирующее устройство в пультах управления станков ЧПУ с использованием 36 В постоянного или переменного тока

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - трещины в корпусе
• При сборке схемы с несколькими такими контактами расставляйте их с зазором минимум 10 мм друг от друга - это снижает риск взаимного влияния
• Для продления срока службы подключите ОПН параллельно катушке - особенно если управление происходит через транзисторные выходы
• Не используйте этот контактор в открытом воздухе, в сырых цехах или там, где есть риск попадания металлической стружки - он не защищён даже от пыли
• При замене убедитесь, что новый экземпляр имеет тот же артикул - 080211220вв036000000 и ПМЕ-211 имеют одинаковый посадочный размер и расположение контактов
