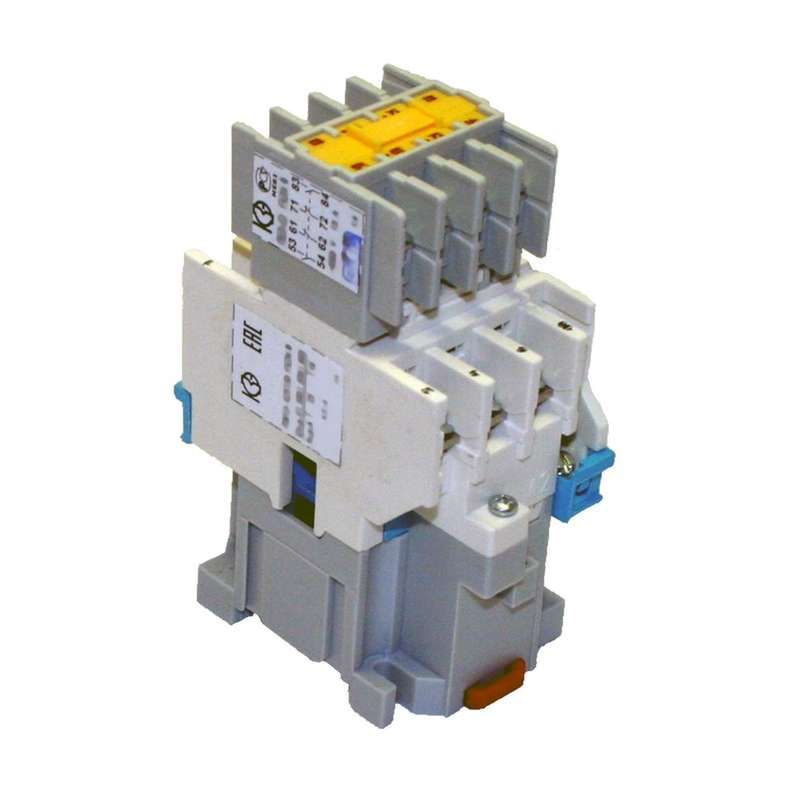

Контактор электромагнитный ПМ12-025100 УХЛ4 В, 380В, (3з+2р) - 040100320ВВ380000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 25А от КЗЭА (арт. пм12-025100) предназначен для дистанционного управления трёхфазными двигателями через коммутацию силовых цепей. Он сочетает три нормально открытых и два нормально закрытых вспомогательных контакта, что позволяет реализовать сложные схемы автоматизации без внешних модулей.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 25А используется для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Применяется в системах управления, где требуется надёжное дистанционное управление и возможность передачи сигнала состояния через вспомогательные контакты.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Тип тока: переменный (AC), частота 50–60 Гц
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Рассчитан на управление двигателями мощностью до 11 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допускает повышенную влажность
• Способ подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в защищённом корпусе
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 25А монтируется на DIN-рейку или жесткую металлическую плату. Подключение проводов - только винтовое; рекомендуется использовать медные многожильные провода с опрессовкой наконечниками. Главные контакты рассчитаны на подключение к трёхфазной сети 380 В. Вспомогательные контакты можно использовать для сигналов управления, блокировок или индикации. Обязательно соблюдать полярность подключения катушки - 380 В между L1 и N.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Не имеет встроенной тепловой защиты - для защиты двигателя от перегрузок и обрыва фаз необходимо применять отдельные тепловые реле. Отсутствие степени защиты IP00 требует обязательной установки внутри электрошкафа или герметичного корпуса. Для снижения импульсных помех на катушке рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественному изготовлению от КЗЭА
• Встроенная группа контактов (3НО+2НЗ) исключает необходимость докупать дополнительные блоки
• Поддерживает работу при широком диапазоне температур - подходит для холодных помещений и неотапливаемых площадок
• Простая и проверенная конструкция - минимум точек отказа

Ограничения применения

• Не предназначен для реверса двигателя - для этого нужен двойной контактор или пускатель
• IP00 - нельзя использовать вне шкафа, даже в помещениях с высокой запылённостью
• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего теплового реле
• Не совместим с постоянным током - катушка рассчитана только на 380 В переменного тока
• Максимальная мощность двигателя - 11 кВт; при больших нагрузках возможен быстрый износ контактов

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню воды через датчик
• Автоматический запуск вентилятора в цеху после достижения заданной температуры
• Система контроля работы конвейера: один НО-контакт даёт сигнал «работает», один НЗ - «остановлен»
• Циклический режим работы станка: контактор включается по таймеру, используя все доступные контакты для логических связей

Практические советы

• При монтаже на плату обеспечьте плотный контакт всех винтовых зажимов - плохой контакт вызывает нагрев и выход из строя
• Проверьте соответствие сечения проводов: для 25 А используйте медные провода не менее 4 мм2
• Если контактор установлен рядом с чувствительной аппаратурой, добавьте дроссель или фильтр на вход катушки
• Для длительной работы в условиях влажности - применяйте антикоррозийные спреи на клеммы и внутренние части (при отключенном питании)
• При замене - сверьте артикулы: оригинальные аналоги - пм12-025100 и 040100320вв380000010 от КашинЗЭА
