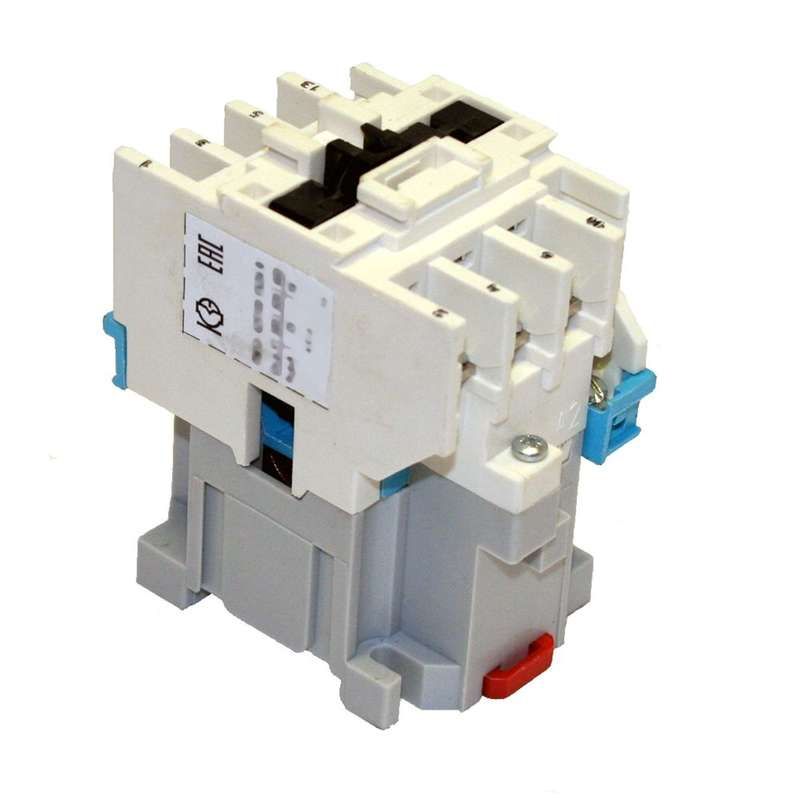

Контактор электромагнитный ПМ12-025100 УХЛ4 В 220В (1з) - 040100100ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 25А катушка 220В AC 1 нормально открытое - устройство для дистанционного включения и выключения нагрузки, особенно трёхфазных электродвигателей. Произведён компанией КЗЭА г.Кашин, артикулы пм12-025100 и 040100100вв220000010. Подходит для монтажа на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Контактор электромагнитный УХЛ4 25А катушка 220В AC 1 нормально открытое используется для коммутации силовых цепей с помощью слаботочного сигнала на катушке. Применяется в системах управления электроприводами: запуск, остановка и контроль работы двигателей. Особенно эффективен в стационарных установках - станках, насосах, конвейерах, вентиляционных системах. Нормально открытое состояние означает, что контакты разомкнуты при отсутствии напряжения на катушке - безопасный режим по умолчанию.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева
• Напряжение питания катушки: 220 В переменного тока (AC) - требует именно такого напряжения для срабатывания
• Тип контактов: 1 нормально открытое (НО), 0 нормально закрытых (НЗ) - один контакт для замыкания цепи при включении
• Номинальная мощность двигателя: 12,5 кВт - оптимальная нагрузка для управления асинхронными двигателями
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и конденсацию
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: DIN-рейка и монтажная плата - можно крепить на стандартной рейке или прямо на плату
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует затяжки отверткой

Совместимость и монтаж

Контактор электромагнитный УХЛ4 25А катушка 220В AC 1 нормально открытое совместим с любыми устройствами, использующими 220 В AC для управления. Монтируется на шине DIN 35 мм - стандарт для промышленных щитов. Подключение силовых контактов: вход L1–L3, выход T1–T3; катушка A1–A2. Обязательно соблюдайте полярность при подключении катушки - неверное подключение не повредит устройство, но не обеспечит срабатывание. Для подключения медных проводов рекомендован сечением до 4 мм2. Не используйте многожильные провода без наконечников - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешней среды - не применяйте в сырых или пыльных помещениях без корпуса. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке. Это продлевает срок службы устройства и снижает риск помех в управляющей цепи.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Простота монтажа благодаря стандартному креплению на DIN-рейку
• Чёткий визуальный сигнал состояния: контакты явно размыкаются при отключении
• Поддерживает работу при частоте 50 и 60 Гц - универсальное решение для разных сетей
• Климатическое исполнение УХЛ4 позволяет применять в холодных и влажных условиях без дополнительного обогрева

Ограничения применения

• Не предназначен для реверсирования двигателей - требуется два контактора или пускатель с реверсом
• IP20 не защищает от пыли и брызг - нельзя устанавливать вне щита или в открытых местах
• Нет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями
• Не подходит для постоянного тока - катушка рассчитана только на переменный ток 220 В
• Максимальная мощность двигателя 12,5 кВт - превышение может вызвать сваривание контактов

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC-системе
• Коммутация конвейерной ленты на пищевом производстве
• Удалённое включение станка через PLC или кнопочную станцию

Практические советы

• Проверьте соответствие напряжения катушки 220 В AC перед подключением - подача 380 В или постоянного тока выведет устройство из строя
• При использовании с двигателями обязательно установите тепловое реле - контактор не защищает от перегрузки
• Для долгой жизни контактов избегайте частых включений под нагрузкой - лучше использовать пускатель с предварительным ограничением тока
• При сборке щита оставляйте свободное пространство вокруг контактора - он нагревается при длительной работе
• Если нужен второй контакт - используйте дополнительные модульные блоки, совместимые с серией КЗЭА
