Контактор малогабаритный КМЭ 25А 220В 1NO EKF PROxima | ctr-s-25-220

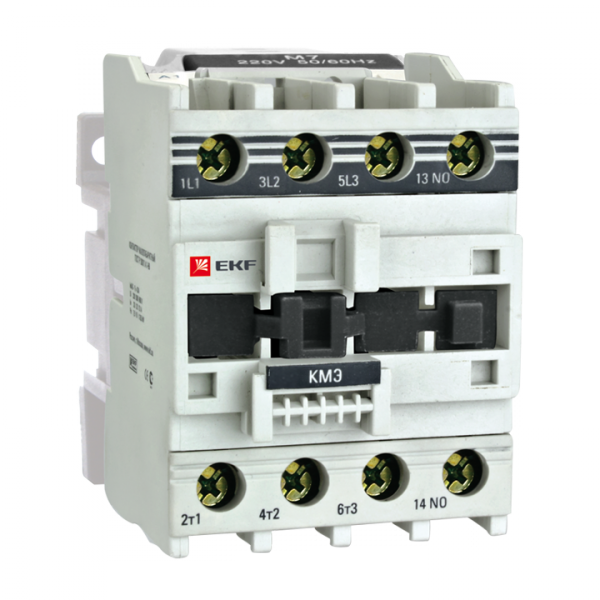

Контактор малогабаритный КМЭ 25А катушка управления 220В АС 1НО от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели, с номинальным током до 25 А. Устройство компактно, монтируется на плату и подходит для автоматических систем управления в промышленном оборудовании.

Назначение и область применения

Контактор малогабаритный КМЭ 25А используется для коммутации силовых цепей переменного тока в системах автоматизации. Он управляет запуском и остановкой электродвигателей мощностью до 12,5 кВт, а также другими нагрузками — насосами, вентиляторами, конвейерами. Применяется в пультах управления, щитах автоматики, станках с ЧПУ и других местах, где требуется частое включение/выключение без механического воздействия.

Технические характеристики

• Номинальный ток: 25 А — способен безопасно коммутировать нагрузки до этой величины
• Напряжение катушки управления: 220 В AC — работает от стандартной сети 220 В, 50 Гц
• Количество силовых полюсов: 3 — три пары контактов для коммутации фаз трёхфазной сети
• Количество нормально открытых (НО) контактов: 1 — один вспомогательный контакт для сигнализации или блокировки
• Количество нормально закрытых (НЗ) контактов: 3 — используются для создания блокировочных цепей, например, в реверсивных схемах
• Максимальное сечение кабеля: 25 мм² — позволяет подключить провода сечением до этого значения
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри корпуса
• Диапазон температур: от -25 до +50 °C — допустимый режим работы в помещениях с контролируемым микроклиматом
• Климатическое исполнение: УХЛ4 — предназначено для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях
• Способ монтажа: на монтажную плату — крепится через выводы прямо на печатную плату, не требует DIN-рейки
• Тип подключения: винтовые зажимы — надёжное соединение, требует затяжки отверткой
• Нормативный документ: ГОСТ Р 50030.4.1-2002 — соответствует требованиям к аппаратам управления электродвигателями
• Гарантийный срок: 84 месяца — длительная гарантия, подтверждает высокую надёжность

Совместимость и монтаж

Контактор малогабаритный КМЭ 25А катушка управления 220В АС 1НО монтируется исключительно на печатную плату. Его выводы совместимы с типичными SMD- и THT-платформами. Подключение осуществляется через винтовые зажимы — рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Катушка управления не заменяется пользователем — она является частью корпуса. Для расширения числа вспомогательных контактов доступны специальные модули, которые устанавливаются на боковые поверхности корпуса. Устройство не совместимо с DIN-рейками — для монтажа на рейку выбирайте другие модели серии PROxima.

Безопасность и стандарты

Контактор КМЭ 25А соответствует ГОСТ Р 50030.4.1-2002, что обеспечивает соответствие международным требованиям к устройствам управления двигателями. Серебросодержащий материал контактов снижает риск нагрева и окисления, повышая долговечность. Отсутствие встроенной тепловой защиты — важное ограничение: для защиты двигателей от перегрузки необходимо применять внешние тепловые реле или электронные защиты. IP20 не предполагает защиту от пыли и воды — использование вне электрошкафа недопустимо.

Преимущества

• Высокая механическая износостойкость — контакты рассчитаны на миллионы операций включения/отключения
• Компактные габариты — экономят место на плате, подходят для плотной компоновки
• Надёжные винтовые зажимы — обеспечивают прочное соединение даже при вибрациях
• Серебряные контакты — устойчивы к окислению, не требуют обслуживания
• Поддержка дополнительных модулей — возможность расширения функционала без замены основного контактора

Ограничения применения

• Не имеет встроенного тепловой защиты — обязательно нужна внешняя защита от перегрузки
• IP20 — нельзя использовать в сырых, пыльных или наружных условиях
• Только нереверсивное исполнение — для реверса требуется два контактора и механическая блокировка
• Фиксированная катушка — невозможно заменить на другое напряжение (например, 110 В или 24 В)
• Монтаж только на плату — не подходит для шкафов с DIN-рейками

Примеры использования

• Управление асинхронным двигателем 11 кВт на конвейере в пищевой промышленности
• Автоматический пуск вентилятора в HVAC-системе по сигналу терморегулятора
• Коммутация насоса в системе водоснабжения с использованием одного вспомогательного контакта для индикации состояния
• Сборка реверсивного пускателя из двух КМЭ 25А с блокировкой для управления направлением вращения станка

Практические советы

• При проектировании платы учтите посадочные размеры и зазоры вокруг контактора — он занимает значительное пространство
• Для многожильных проводов используйте наконечники — это предотвратит ослабление контакта при вибрации
• Если нужна задержка срабатывания — добавьте приставку выдержки времени, совместимую с серией PROxima
• При использовании в реверсивной схеме всегда применяйте механическую блокировку между двумя КМЭ — это единственный способ гарантировать безопасность
• Не забудьте предусмотреть теплоотвод — хотя контактор не греется сильно, соседние элементы на плате могут перегреваться при длительной работе
