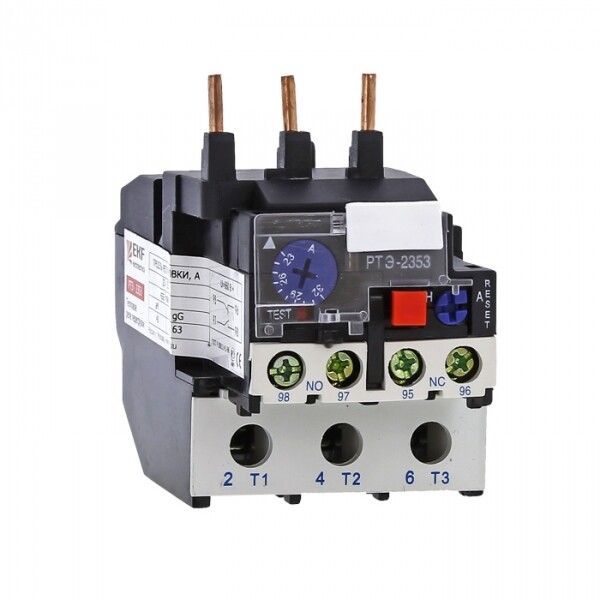

Реле тепловое РТЭ-2353 23-32А EKF PROxima | rel-2353-23-32

Реле тепловое РТЭ-2353 23-32А от EKF в серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контактными аппаратами. Устанавливается непосредственно на контактор, обеспечивает надёжное отключение при длительном превышении тока и имеет функцию автоматического восстановления после остывания.

Назначение и область применения

Реле тепловое РТЭ-2353 23-32А используется как дополнительное защитное устройство в составе магнитных пускателей. Его задача - предотвращать повреждение электродвигателей и другого оборудования из-за перегрузки по току, когда ток превышает допустимые значения, но недостаточно велик для срабатывания автомата. Подходит для защиты двигателей мощностью, соответствующей току 23–32 А. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и других промышленных установках с периодической нагрузкой.

Технические характеристики

• Номинальный ток: 23–32 А - диапазон регулировки тока срабатывания, позволяющий точно адаптировать защиту под конкретный двигатель;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Номинальное напряжение: 400 В - рассчитано на работу в сетях с напряжением до 400 В переменного тока;
• Напряжение цепи управления: 220 В - требует питания управляющей цепи 220 В для работы вспомогательных контактов;
• Класс защиты: Класс 10 - время срабатывания при 7,2-кратном токе составляет 10–20 секунд, что соответствует требованиям к защите двигателей;
• Переключающие контакты: 2 шт. (1 нормально замкнутый, 1 нормально открытый) - используются для сигнализации срабатывания или управления внешними цепями;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите;
• Диапазон температур: от –40 до +55 C - работает в широком температурном интервале, включая холодные помещения;
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в условиях умеренного и холодного климата с возможностью повышенной влажности;
• Максимальное сечение кабеля: 25 мм2 - можно подключить провода сечением до 25 мм2 через винтовые зажимы;
• Частота: 50 Гц - оптимизировано для сети 50 Гц, типичной в России и странах СНГ;
• Автоматический перезапуск: Да - после остывания биметаллической пластины реле само возвращается в рабочее состояние без manual вмешательства;
• Гарантия: 84 месяца - один из самых длинных сроков гарантии среди аналогов.

Совместимость и монтаж

Реле тепловое РТЭ-2353 23-32А крепится непосредственно на контакторы серии EKF PROxima, имеющие соответствующую посадочную площадку. Монтаж осуществляется без дополнительных крепёжных элементов - просто плотно прижимается и фиксируется механически. Соединение проводов - винтовое, с зажимами для медных жил сечением до 25 мм2. Для правильной работы необходимо соблюдать полярность подключения управляющей цепи 220 В к клеммам A1/A2. Не рекомендуется использовать с однофазными двигателями или в цепях постоянного тока.

Безопасность и стандарты

Реле тепловое РТЭ-2353 23-32А соответствует ГОСТ Р 50030.4.1-2002, который гармонизирован с международным стандартом IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, надёжности и взаимозаменяемости. Устройство сертифицировано для применения в промышленных электроустановках и не содержит опасных материалов согласно RoHS.

Преимущества

• Точная настройка тока срабатывания в диапазоне 23–32 А - позволяет избежать ложных срабатываний и обеспечить максимальную защиту двигателя;
• Два вспомогательных контакта - дают гибкость в построении схем управления, сигнализации отказа или блокировки запуска;
• Автоматический перезапуск - снижает необходимость обслуживания, особенно в удалённых или малоконтактных объектах;
• Высокий класс защиты (Класс 10) - идеально подходит для двигателей с высокой инерционностью, где важна задержка перед отключением;
• Долгий срок гарантии (7 лет) - свидетельствует о качественной сборке и долговечности компонентов.

Ограничения применения

• Не применяется в качестве самостоятельного аппарата - обязательно нужен контактор для коммутации основной цепи;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах без корпуса или щита;
• Требуется питание 220 В для работы вспомогательных контактов - не подходит для систем с низковольтным управлением (например, 24 В);
• Не защищает от короткого замыкания - для этого требуется дополнительно установленный автоматический выключатель;
• Запрещена установка рядом с источниками сильного нагрева - влияние окружающей температуры может исказить показания термореле.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения, работающего в режиме «вкл/выкл»;
• Обеспечение безопасной работы конвейера на пищевом производстве с частыми пусками;
• Подключение к пускателю в системе вентиляции, где важно сохранить работоспособность после кратковременной перегрузки;
• Интеграция в пульт управления станком с сигналом «перегрузка» на операторскую панель через нормально замкнутый контакт.

Практические советы

• Настройте ток срабатывания реле тепловое РТЭ-2353 23-32А на 10–15% выше номинального тока двигателя - это обеспечит надёжную работу при пусковых импульсах;
• Проверьте, чтобы сечение подводящих кабелей не превышало 25 мм2 - иначе возможно плохой контакт и перегрев;
• При установке в щитах с несколькими реле - оставляйте минимальный зазор 10 мм между соседними устройствами для лучшего теплоотвода;
• Если система должна работать без автоподзарядки - используйте версию с ручным сбросом, а не эту модель с автоматическим перезапуском;
• При первом запуске проверьте работу вспомогательных контактов мультиметром - они должны менять состояние при искусственном вызове перегрузки.
