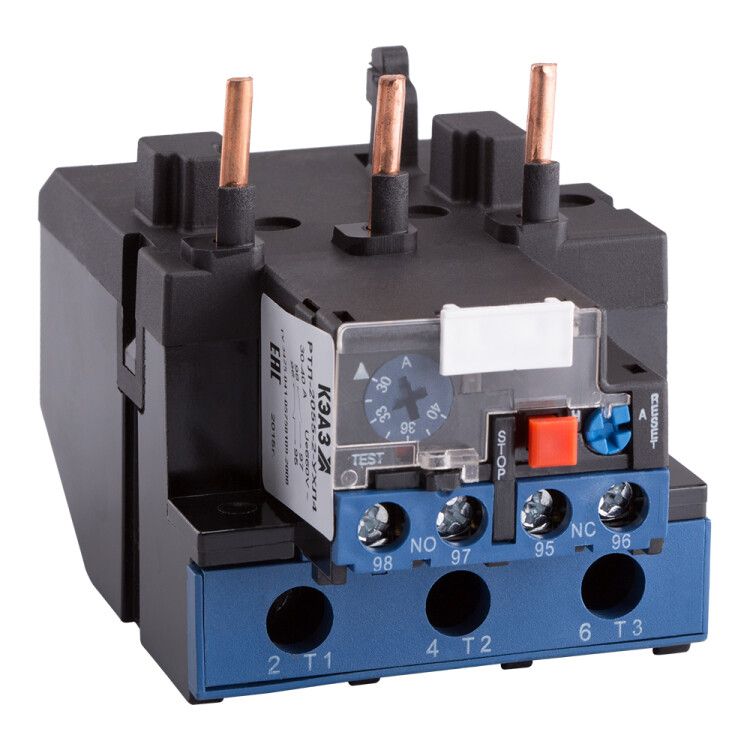

Реле перегрузки тепловое РТЛ-2053-2 23-32 А, 100 А, IP20 КЭАЗ 110751

Реле перегрузки тепловое РТЛ-2053-2-100А-(23-32А)-УХЛ4 от КэАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузок, асимметрии фаз или длительного пуска. Номинальный ток срабатывания 23–32 А позволяет использовать его совместно с контактными аппаратами до 100 А, что делает РТЛ-2053-2-100А-(23-32А)-УХЛ4 универсальным решением для промышленной автоматизации.

Назначение и область применения

Реле перегрузки тепловое РТЛ-2053-2-100А-(23-32А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• недостатком напряжения одной из фаз (асимметрия);
• заклиниванием ротора;
• продолжительным пуском двигателя.

Подходит для установки в цепях двигателей, используемых в грузоподъёмных механизмах (лифты, краны), вентиляционных системах, насосах, тепловых завесах, технологических печах, станках, системах АВР и других устройствах с высокой механической нагрузкой.

Технические характеристики

• Номинальный ток срабатывания: 23–32 А - регулируемый диапазон, позволяющий точно настроить защиту под конкретную мощность .
• Номинальное напряжение: 660 В - работает в сетях с таким максимальным рабочим напряжением.
• Род тока: переменный и постоянный - поддерживает оба типа тока, хотя чаще применяется в AC-цепях.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Количество контактов: 4 шт. (2 нормально замкнутых + 2 нормально разомкнутых) - даёт возможность подключить сигнализацию и управление аварийной остановкой.
• Класс отключения: 10 А - время срабатывания при 7,2×I_n составляет 2–10 секунд; соответствует требованиям IEC 60947-4-5.
• Степень защиты: IP20 - защищено от доступа пальцев и предметов >12,5 мм, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C, устойчиво к повышенной влажности и запылённости в помещениях.
• Тип присоединения: винтовое - надёжная фиксация проводов через зажимы.
• Способ монтажа: непосредственное крепление к контактору или отдельное размещение - гибкая компоновка системы.
• Нормативный документ: ТУ 3425-041-05758109-2008 - соответствие российскому техрегламенту.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-2053-2-100А-(23-32А)-УХЛ4 проектировалось как часть единой системы с контактными аппаратами КЭАЗ. Совместимо с пускателями серий ПМЛ и ПМ12. Монтируется двумя способами:

• На корпус контактора: прямо на переднюю панель - экономит место, исключает лишние соединения.
• Отдельно: с использованием клеммника КРЛ - удобно при распределении элементов на DIN-рейке или в щите.

Не требует внешнего питания - питание получает от сети через контролируемые фазы. Подключение проводов - только винтовое, без быстрозажимных клемм. Для правильной работы необходимо соблюдать полярность подключения фаз (L1-L2-L3) согласно маркировке на корпусе.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-2053-2-100А-(23-32А)-УХЛ4 соответствует требованиям ТУ 3425-041-05758109-2008 и рекомендовано для применения в промышленных условиях. Относится к классу безопасности II - имеет двойную изоляцию. Не содержит свинца и опасных веществ в соответствии с RoHS. Однако из-за степени защиты IP20 не допускается использование во влажных, открытых или взрывоопасных средах.

Преимущества

• Высокая точность срабатывания благодаря термобимetalлическому элементу - минимизирует ложные сработки.
• Автоматический режим восстановления после остывания - не требуется ручной сброс, если перегрузка была временной.
• Гибкий монтаж - можно устанавливать как модуль рядом с контактором, так и удалённо.
• Широкий диапазон токов (23–32 А) покрывает большую часть двигателей.
• Совместимость с популярными линейками ПМЛ и ПМ12 снижает стоимость комплексной автоматизации.

Ограничения применения

• Не предназначен для защиты однофазных двигателей без третьего провода - требует трёхфазного подключения.
• IP20 не обеспечивает защиту от пыли и брызг - нельзя применять вне помещений или в сырых цехах без дополнительного кожуха.
• Не реагирует на короткое замыкание - обязательно нужен предохранитель или автоматический выключатель в цепи.
• Запрещена работа при частоте ниже 45 Гц или выше 65 Гц - возможны некорректные показания.
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• Защита двигателя лифта - предотвращает перегрев при и перегрузке кабины.
• Контроль насоса в системе водоснабжения - отключает оборудование при заклинивании крыльчатки.
• Обеспечение безопасной работы тепловой завесы - прекращает нагрев при отказе вентилятора.
• Участок на станке с ЧПУ - защищает главный двигатель от перегрузки при резке твердых материалов.
• Щит АВР - используется в паре с контактором ПМ12 для контроля основного и резервного питания.

Практические советы

• Выбирая РТЛ-2053-2-100А-(23-32А)-УХЛ4, проверьте, чтобы номинальный ток двигателя попадал в диапазон 23–32 А. Если он ближе к границе - лучше выбрать модель с чуть большим интервалом.
• При монтаже на DIN-рейку используйте клеммник КРЛ - это сохраняет целостность цепи и упрощает обслуживание.
• После установки выполните тестовый пуск: увеличьте ток до 1,2×I_n, убедитесь, что реле сработает через 1–2 минуты.
• Не забудьте правильно подсоединить контакты: NC используются для остановки цепи, NO - для сигнала “отказ” на пульт.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление приводит к перегреву и ложному срабатыванию.
• Если система работает в условиях вибраций - дополнительно закрепите реле хомутами или антивибрационными прокладками.
