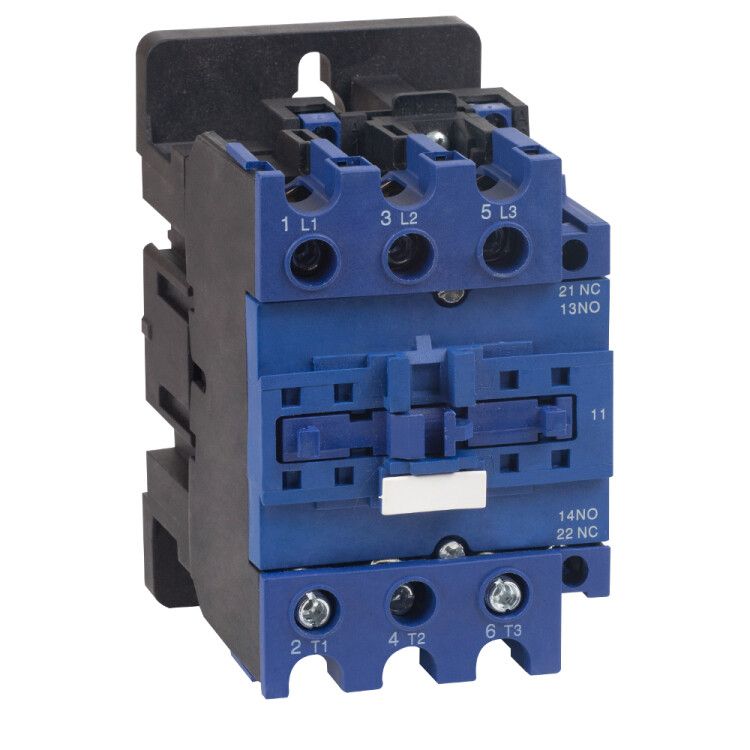

Контактор ПМЛ-5160ДМ 100А 220В AC трехполюсный КЭАЗ 110653

Контактор ПМЛ-5160ДМ-100А-220В-УХЛ4-Б от КЭАЗ - это трёхполюсный электромагнитный контактор с номинальным током 100 А и катушкой управления на 220 В переменного тока. Он предназначен для частого включения и отключения нагрузок до 45 кВт, особенно в промышленных системах автоматизации. Артикул 110653 соответствует серии ПМЛ, которая известна надёжностью и устойчивостью к перегрузкам.

Назначение и область применения

Контактор ПМЛ-5160ДМ-100А-220В-УХЛ4-Б используется для удалённого управления электродвигателями и другими мощными нагрузками переменного тока. Подходит для задач, где требуется частое включение/выключение: запуск двигателей насосов, вентиляторов, конвейеров, лифтов, тепловых завес, печей и систем АВР. Также применяется в системах освещения с высокими токами. Нереверсивное исполнение означает, что он управляет движением только в одном направлении - для реверса нужен второй контактор.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 100 А
• Напряжение катушки управления: 220 В AC
• Количество полюсов: 3
• Контактная группа: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ)
• Номинальная мощность: 45 кВт (при 380 В)
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и с возможностью образования конденсата
• Монтаж: DIN-рейка или на монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-5160ДМ-100А-220В-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейке - фиксация механическая, без дополнительных креплений. При монтаже на плату используйте четыре отверстия на корпусе. Подключаемые провода должны иметь сечение не более 35 мм2; для меньших сечений рекомендуется использовать наконечники. Катушка управления рассчитана исключительно на 220 В переменного тока - подача постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не допускается использование во влажных помещениях без дополнительной защиты (например, в распределительных щитах с уровнем IP54+). Серебряные напайки на контактах снижают риск пригорания и увеличивают срок службы при частых коммутациях.

Преимущества

• Высокая износостойкость благодаря серебряным контактам - выдерживает десятки тысяч операций включения/отключения
• Отсутствие шума при работе - катушка спроектирована для бесшумного функционирования
• Гибкий монтаж: можно закрепить как на DIN-рейке, так и на плите
• Устойчивость к колебаниям температуры и влажности - исполнение УХЛ4 позволяет работать в суровых климатических условиях
• Подтверждённая надёжность производства КЭАЗ - завод имеет многолетний опыт в выпуске промышленных контакторов

Ограничения применения

• Не подходит для реверсивных схем - требует внешнего реверсивного контактора
• IP20 не защищает от пыли и брызг - нельзя устанавливать вне закрытых щитов
• Катушка управления только на 220 В AC - невозможно использовать с 110 В, 24 В DC или другими источниками
• Максимальная мощность 45 кВт - для больших двигателей (>55 кВт) нужны контакторы с большей номинальной мощностью
• Не предназначен для работы с импульсными или высокочастотными нагрузками - только для синусоидального переменного тока

Примеры использования

• Управление насосом водоснабжения в котельной - включение по сигналу датчика давления
• Автоматический запуск вентилятора в системе кондиционирования
• Контроль нагревательных элементов в термической печи
• Включение основного двигателя в системе АВР при аварийном отключении сети
• Управление конвейерной лентой на пищевом производстве

Практические советы

• При монтаже проверьте соответствие сечения кабеля - превышение 35 мм2 может вызвать перегрев и плохой контакт
• Обязательно используйте дополнительную защиту (плавкие предохранители или автоматические выключатели) перед контактором - сам контактор не является средством защиты от КЗ
• Для длительной работы в условиях высокой влажности убедитесь, что щит имеет степень защиты IP54 или выше
• При использовании в системах с частыми пусками (более 60 раз в час) контролируйте температуру окружающей среды - перегрев снижает срок службы катушки
• При замене контактора ПМЛ-5160ДМ-100А-220В-УХЛ4-Б убедитесь, что новый экземпляр имеет тот же артикул 110653 - отличаются даже незначительные модификации внутри серии ПМЛ
