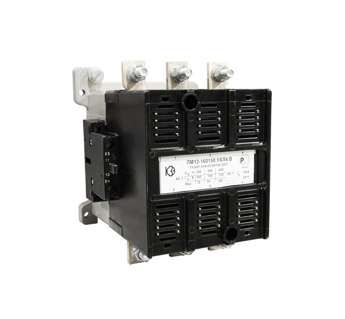

Пускатель магнитный ПМ 12-100150 230В (ПМА 5102) - 068150220ВВ230000000 КашинЗЭА

Контактор магнитный ПМ12-100150 УХЛ4 100А катушка 230В AC (ПМА 5102) - это пускатель для дистанционного управления трёхфазными электродвигателями мощностью до 45 кВт. Он предназначен для стационарной установки в системах автоматизации, где требуется надёжное включение/выключение нагрузки. Бренд КЗЭА и артикул ПМА 5102 указывают на серийную продукцию, соответствующую промышленным требованиям.

Назначение и область применения

Контактор магнитный ПМ12-100150 УХЛ4 используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает дистанционный пуск, остановку и защиту двигателя от длительных перегрузок и обрыва фазы. Не предназначен для реверса - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 230 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими напряжениями.
• Главные контакты: 3 нормально открытых (3NO) - обеспечивают подключение трёх фаз двигателя.
• Вспомогательные контакты: 2 нормально открытых (2NO) и 2 нормально закрытых (2NC) - используются для сигнализации, блокировок и управления цепями контроля.
• Номинальная мощность двигателя: 45 кВт - максимальная рекомендованная мощность для управления этим контактором.
• Индикация состояния: есть - позволяет визуально определить, находится ли контактор во включенном состоянии.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу.
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не имеет DIN-рейки.
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя.

Совместимость и монтаж

Контактор ПМ12-100150 УХЛ4 монтируется исключительно на монтажную плату. Для установки необходима прочная металлическая или пластиковая основа с отверстиями под крепёж. Подключение силовых проводов - к верхним и нижним зажимам, управление - через катушку 230 В AC. Нельзя устанавливать на DIN-рейку. Монтаж допускается только внутри электрошкафа с достаточным доступом для обслуживания. Учитывайте посадочные размеры - контактор нестандартный, проверьте чертеж перед заказом.

Безопасность и стандарты

Произведён согласно требованиям к промышленному оборудованию. Исполнение УХЛ4 означает возможность работы при температуре от −40 C до +40 C и повышенной влажности - подходит для условий средней полосы России. Однако из-за степени защиты IP00 запрещено использование вне герметичных шкафов. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке.

Преимущества

• Высокая коммутационная способность - рассчитан на частые включения/выключения при токе до 100 А.
• Удобная система вспомогательных контактов - позволяет легко реализовать блокировки и сигналы в схемах управления.
• Встроенная индикация - снижает время диагностики отказов.
• Надёжная механическая конструкция - обеспечена долговечность при работе в условиях промышленной вибрации.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• IP00 - нельзя применять в открытом виде, на улице, в сырых помещениях или там, где возможен контакт с пылью и жидкостями.
• Требуется внешняя тепловая защита - сам по себе не содержит термореле, нуждается в дополнительной защите от перегрузки.
• Не совместим с сетью 110 В или постоянным током - катушка работает только от 230 В AC.
• Монтаж только на плату - невозможно установить на DIN-рейку, что усложняет модульную сборку шкафов.

Примеры использования

• Автоматизация конвейера на пищевом заводе - включение/остановка двигателя по команде PLC.
• Вентиляционная установка в производственном цеху - управление мощным вентилятором 45 кВт.
• Насосная станция - пуск насоса после достижения заданного уровня жидкости.
• Система воздушного компрессора - автономное управление двигателем с индикацией рабочего состояния.

Практические советы

• Обязательно используйте ОПН на катушке 230 В - продлит срок службы контактора и предотвратит повреждение контроллеров.
• Проверьте соответствие сечения проводов: для 100 А нужны медные кабели минимум 25–35 мм2.
• При монтаже на плату соблюдайте минимальные зазоры между контактами - высокое напряжение до 660 В требует изоляции.
• Не забудьте про тепловое реле - даже при наличии контактора ПМ12-100150 УХЛ4 двигатель нуждается в отдельной защите от перегрузки.
• Запасной вариант: если нужна DIN-рейка - выбирайте другую модель, например, ПМЕ или аналоги с таким типом крепления.
