Пускатель электромагнитный ПМ12-100200 УХЛ4 220В 1002 - 068200220ВВ220000320 КашинЗЭА

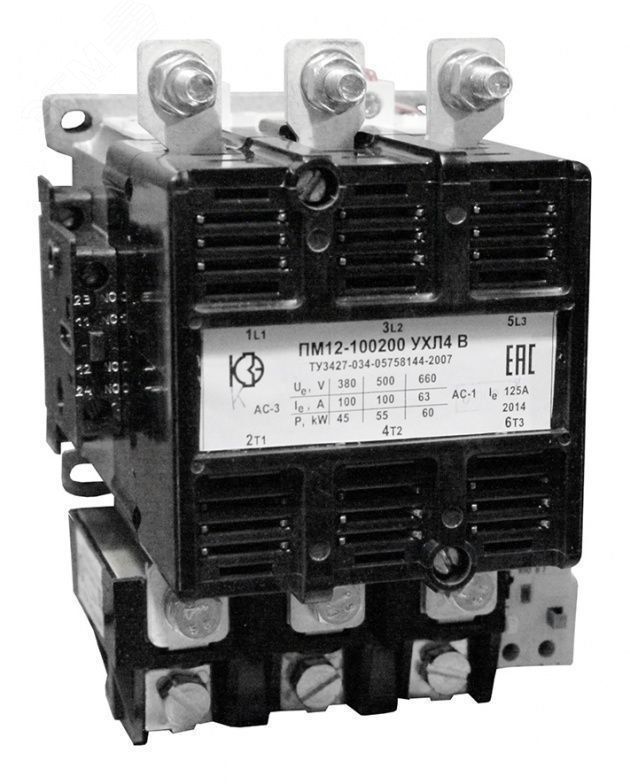

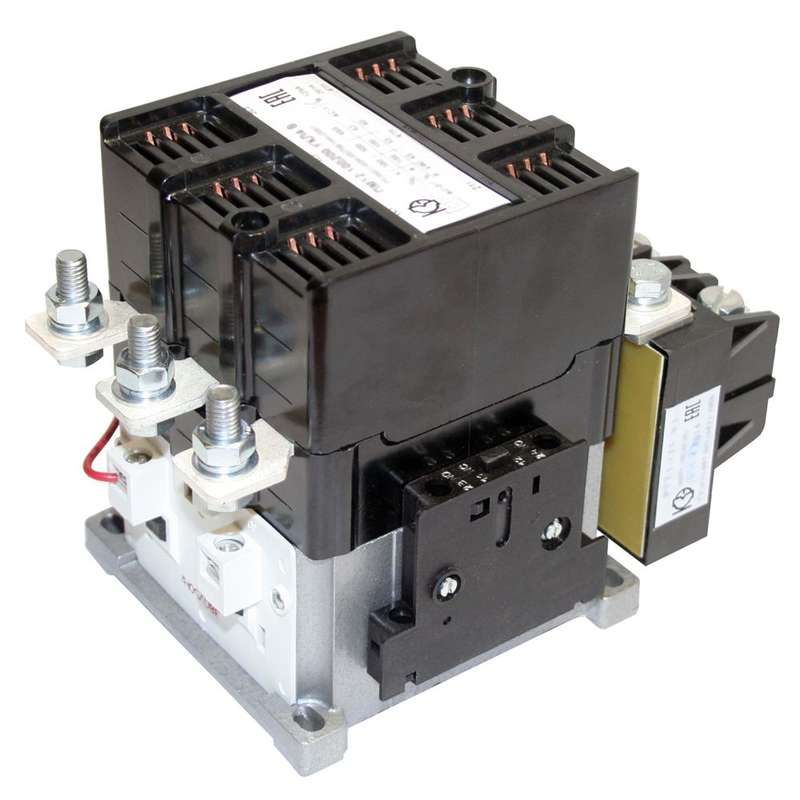

Пускатель электромагнитный ПМ12-100200 УХЛ4 220В AC 100А - комбинированное устройство для пуска, контроля и защиты электродвигателей мощностью до 45 кВт. Бренд КЗЭА и артикул ПМ12-100200 указывают на серийную продукцию, предназначенную для промышленного использования в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель электромагнитный ПМ12-100200 УХЛ4 220В AC 100А используется для безопасного включения и выключения электродвигателей переменного тока. Он обеспечивает автоматическое отключение при перегрузках, защищает сеть и двигатель от повреждений, а также позволяет дистанционно управлять оборудованием. Подходит для установки в панели управления станков, насосов, компрессоров, конвейеров и других систем с частым пуском/остановкой.

Технические характеристики

• Тип: электромагнитный пускатель
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 100 А
• Номинальная мощность двигателя: 45 кВт
• Номинальное рабочее напряжение: 660 В
• Тепловая защита: да, с настройкой от 74 А
• Вспомогательные контакты: 2 нормально замкнутых (НЗ), 2 нормально разомкнутых (НО)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: на монтажную плату (панель)
• Индикация состояния: есть (светодиод или лампа в корпусе)
• Тип соединения: винтовые зажимы для проводов
• Класс точности тепловой защиты: 10

Совместимость и монтаж

Пускатель ПМ12-100200 УХЛ4 220В AC 100А монтируется исключительно на монтажную плату или DIN-рейку совместимой ширины. Для подключения используются винтовые зажимы - требуют затяжки усилием, соответствующим рекомендациям производителя. Катушка управления рассчитана на 220 В AC, поэтому несовместима с сетями 380 В или постоянного тока. Вспомогательные контакты позволяют интегрировать пускатель в системы автоматизации - например, для передачи сигнала о состоянии “работа” или “отключен”.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12434. Тепловая защита срабатывает при длительном превышении тока выше 74 А, предотвращая перегрев обмоток двигателя. IP20 не обеспечивает защиту от пыли и брызг - применение допускается только внутри закрытых щитов. Индикация состояния снижает риск ошибочного вмешательства оператора.

Преимущества

• Высокая надежность механических и электромагнитных элементов благодаря проверенной конструкции КЗЭА
• Встроенная тепловая защита с регулировкой - не требуется внешнее реле перегрузки
• Четкая индикация включения/выключения - удобно для обслуживания
• Два пары вспомогательных контактов - достаточны для большинства схем управления
• Климатическое исполнение УХЛ4 - устойчив к колебаниям температуры и влажности в неотапливаемых помещениях

Ограничения применения

• Не предназначена для работы вне закрытых щитов - IP20 не защищает от пыли, влаги и агрессивной среды
• Нельзя использовать с напряжением катушки отличным от 220 В AC - возможен выход из строя
• Максимальная температура окружающей среды - 55 C; при более высоких значениях возможен отказ тепловой защиты
• Не имеет функции реверса - для изменения направления вращения нужен дополнительный реверсивный пускатель
• Отсутствие световых сигнализаторов - индикация реализована внутренним элементом, не всегда видимым при установке

Примеры использования

• Управление трехфазным двигателем 45 кВт на конвейере в пищевой промышленности
• Автоматический запуск насоса в системе водоснабжения с защитой от перегрузки
• Контроль работы вентилятора в HVAC-системе с сигналом “работа” на пульт управления
• Подключение к PLC через вспомогательные контакты для сбора статистики работы оборудования

Практические советы

• При монтаже на плату убедитесь, что расстояние между контактами и другими элементами соответствует требованиям безопасности - минимум 10 мм по воздуху для 660 В
• Настройте тепловую защиту на 74–80 % от номинального тока двигателя - это оптимально для долгой службы
• Проверьте соответствие сечения провода: для 100 А используйте медный провод не менее 25 мм2
• Не забудьте подключить заземление корпуса - даже при IP20 это обязательное условие
• При использовании в цепях с частыми пусками (более 10 раз в час) контролируйте нагрев контактов - возможно потребуется принудительное охлаждение
