Пускатель ПМ 12-100200 УХЛ4 В 100А кат. 220В AC 2НО+2НЗ с реле РТТ-325 85-115А Электротехник ET504290

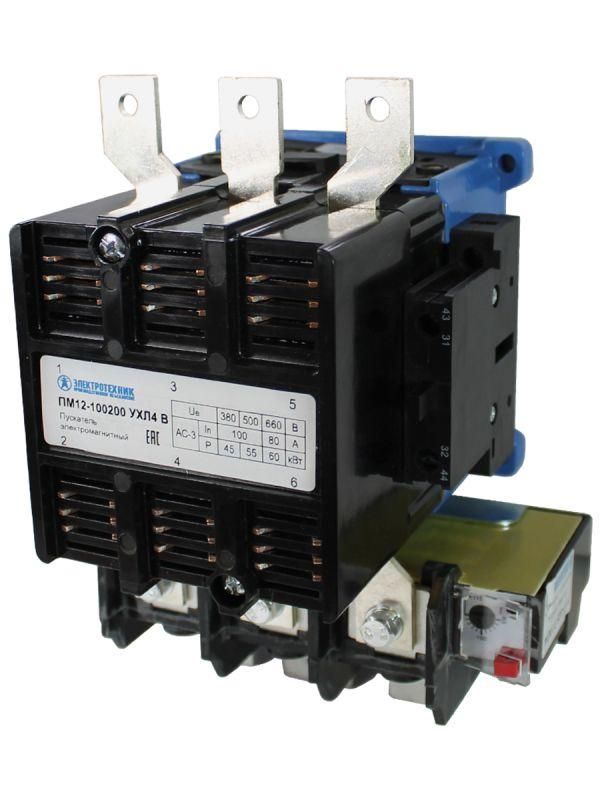

Пускатель ПМ12-100200 УХЛ4 В 220В/50Гц 2з+2р 100А нереверсивный с реле РТТ-325 85-115А IP00 - это промышленный электромагнитный пускатель серии ПМ12 от бренда Электротехник, предназначенный для дистанционного запуска и остановки трёхфазных электродвигателей мощностью до 40 кВт. Комплектуется тепловым реле РТТ-325 для защиты от перегрузки и имеет степень защиты IP00, что требует установки в закрытые электрошкафы.

Назначение и область применения

Пускатель ПМ12-100200 УХЛ4 используется для удалённого включения и выключения трёхфазных двигателей переменного тока. Он применяется там, где требуется надёжное и частое коммутирование нагрузки: в системах управления насосами, вентиляторами, компрессорами, эскалаторами, кранами, конвейерами, тепловыми завесами и станками. Также часто встречается в устройствах автоматического ввода резерва (АВР) и щитах распределения.

Пускатель ПМ12-100200 УХЛ4 сочетает в себе контактор и тепловое реле РТТ-325, что делает его готовым решением для защиты двигателя от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора.

Технические характеристики

• Номинальный ток: 100 А - поддерживает работу двигателей до 40 кВт при напряжении 380 В
• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В - питание цепи управления осуществляется от однофазной сети
• Количество полюсов: 3 - коммутирует все три фазы двигателя
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя
• Тепловое реле: РТТ-325, диапазон регулировки 85–115 А - настроен на защиту нагрузок в этом интервале токов
• Степень защиты: IP00 - нет защиты от пыли и воды; обязательно использование в герметичном корпусе
• Способ монтажа: на DIN-рейку или монтажную плату - совместим со стандартными щитами
• Климатическое исполнение: У3 - работает при температуре от –40 C до +45 C, умеренный климат, без повышенной влажности
• Подключение: винтовые зажимы - надёжное, но требует периодической проверки затяжки

Совместимость и монтаж

Пускатель ПМ12-100200 УХЛ4 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - рекомендуется использовать медные жилы сечением до 35 мм2. Катушка управления рассчитана на 220 В, поэтому её необходимо подключить к фазе и нулю, а не к двум фазам.

Контакты реле РТТ-325 имеют нормально замкнутый (NC) и нормально разомкнутый (NO) выходы - они позволяют передавать сигнал аварии в систему управления. Подключение дополнительных вспомогательных контактов (2з+2р) даёт возможность интегрировать пускатель в сложные схемы автоматики.

Безопасность и стандарты

Пускатель ПМ12-100200 УХЛ4 соответствует требованиям ГОСТ для промышленных аппаратов. Тепловое реле РТТ-325 обеспечивает соответствие нормам защиты электродвигателей от перегрева. Однако из-за степени защиты IP00 пускатель нельзя устанавливать вне электрошкафа - это обязательное условие безопасности.

Преимущества

• Высокая надёжность - серия ПМ12 зарекомендовала себя в течение десятилетий эксплуатации в условиях промышленности
• Значительный ресурс коммутаций - подходит для частых включений и выключений
• Готовая сборка - контактор и реле уже собраны, не требуют самостоятельной комплектации
• Широкая совместимость - легко интегрируется в существующие щиты и системы автоматизации
• Простота обслуживания - доступ к клеммам, отсутствие сложных механических узлов

Ограничения применения

• Не допускается установка на открытом воздухе или во влажных помещениях без корпуса - IP00 не защищает от внешних воздействий
• Не подходит для реверсивных схем - для изменения направления вращения нужен другой тип пускателя
• Тепловое реле РТТ-325 настроено на 85–115 А - если двигатель потребляет менее 85 А, защита будет недостаточно чувствительна
• Не рекомендуется для работы с импульсными или высокочастотными нагрузками - только для чисто активно-индуктивных (двигатели)

Примеры использования

• Щит управления насосной станцией - пускатель ПМ12-100200 УХЛ4 включает насос при повышении давления
• Конвейерная линия на пищевом предприятии - управление движением ленты через кнопочные посты
• Автоматический ввод резерва (АВР) - переключение между основным и резервным источником питания
• Вентиляция в производственном цеху - включение вентиляторов по таймеру или датчику температуры
• Щит освещения (ЩО) - управление мощными светильниками на площадках или в ангарах

Практические советы

• Проверяйте затяжку винтов клемм каждые 6–12 месяцев - ослабление вызывает нагрев и отказ
• Выбирайте корпус с классом защиты не ниже IP54, если пускатель ПМ12-100200 УХЛ4 установлен в помещении с пылью или влагой
• Если двигатель работает в условиях частых пусков (более 10 раз в час), убедитесь, что реле РТТ-325 не сработает от теплового накопления - возможно, стоит выбрать более быстродействующую защиту
• Для контроля состояния используйте вспомогательные контакты 2з+2р - можно подключить сигнализацию “в работе” или “авария”
• При замене реле РТТ-325 - выбирайте аналог с таким же диапазоном (85–115 А); другие модели могут не подходить по габаритам и креплению
