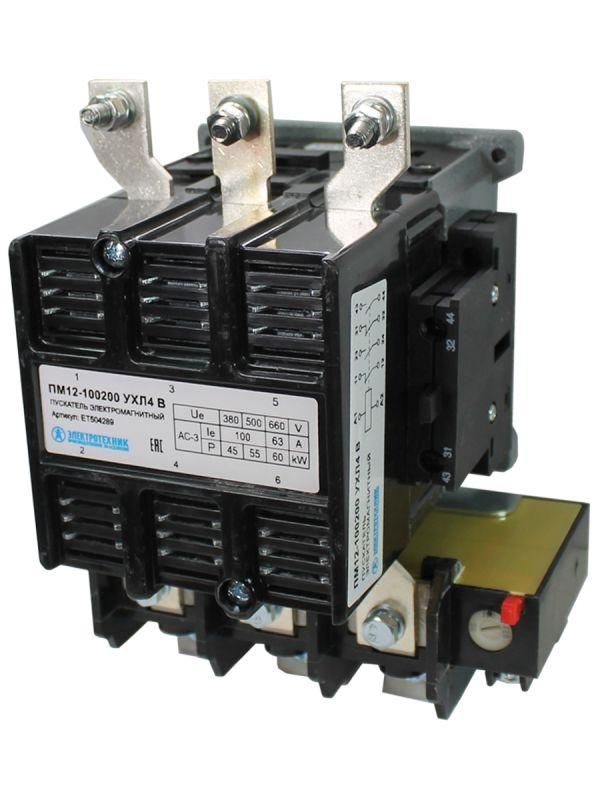

Пускатель ПМ 12-100200 УХЛ4 В 100А кат. 380В AC 2НО+2НЗ IP00 с реле РТТ-325 85-115А Электротехник ET504289

Электромагнитный пускатель ПМ12-100200 УХЛ4 от Электротехник предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 40 кВт. Он сочетает в себе контактор и термореле РТТ-325, что делает его готовым решением для защиты двигателей от перегрузок. Артикул et504289 подходит для монтажа на DIN-рейку в промышленных щитах.

Назначение и область применения

Пускатель ПМ12-100200 УХЛ4 используется для запуска, остановки и защиты электродвигателей переменного тока. Подходит для оборудования, требующего частых включений: насосов, вентиляторов, компрессоров, конвейеров, кранов, эскалаторов, тепловых завес, станков и систем АВР.

Применяется в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР, а также в других типах распределительных и управляющих устройствах. Особенно эффективен там, где нужна надёжная коммутация при высоких токах и длительном сроке службы.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Напряжение управления: 380 В переменного тока - питание катушки происходит от сети 380 В, без необходимости внешнего преобразователя;
• Частота: 50 Гц - оптимизирован для сетей СНГ, не совместим с 60 Гц без проверки допустимости;
• Количество силовых полюсов: 3 - управляет трёхфазной нагрузкой;
• Количество вспомогательных контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления другими цепями;
• Номинальная коммутируемая мощность: 40 кВт - максимальная мощность двигателя, который можно безопасно запускать через этот пускатель;
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует правильного момента затяжки;
• Способ монтажа: на DIN-рейку 35 мм - легко устанавливается в стандартные шкафы;
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытого щита;
• Климатическое исполнение: У3 - работает при температуре от -40C до +45C, подходит для неотапливаемых помещений в средней полосе РФ;
• Тепловое реле: РТТ-325 с диапазоном регулировки 85–115 А - защищает двигатель от перегрузки, перекоса фаз и затяжного пуска.

Совместимость и монтаж

Пускатель ПМ12-100200 УХЛ4 совместим с любой DIN-рейкой стандарта EN 60715. Для монтажа достаточно зафиксировать корпус на рейке и подключить три фазы (L1-L2-L3) и ноль (если есть) к верхним клеммам, а нагрузку - к нижним. Катушка управления подключается к L1 и N (или между двумя фазами, если используется 380 В без ноля).

Необходимо соблюдать минимальный зазор вокруг аппарата - не менее 10 мм с боков и сверху - для свободной циркуляции воздуха. Монтаж в условиях повышенной влажности или пыли допустим только в герметичных шкафах с классом защиты не ниже IP54.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1 и другим нормам для промышленных контакторов. Тепловое реле РТТ-325 выполнено в соответствии с ГОСТ Р 50345. Продукция прошла испытания на механическую прочность, долговечность и электрическую износостойкость.

Преимущества

• Высокий ресурс коммутации - рассчитан на десятки тысяч циклов включения/отключения даже при нагрузках типа AC-3 (пуски двигателей);
• Простая и проверенная конструкция - минимум деталей, мало точек отказа;
• Готовый комплекс: контактор + реле в одном корпусе - экономит время сборки и снижает риск ошибок при монтаже;
• Широко распространён в России и СНГ - легко найти запчасти, аналоги и сервис;
• Поддерживает работу с дополнительными контактными модулями - можно расширить функционал без замены основного устройства.

Ограничения применения

• IP00 - нельзя использовать вне электрошкафа. Открытая установка недопустима - риск поражения током и повреждения от пыли/влаги;
• Не подходит для частотного управления или плавного пуска - только обычный пуск “в рубильник”;
• Работает только с переменным током 50 Гц - не применяется в системах с частотой 60 Гц без согласования с производителем;
• Тепловое реле РТТ-325 имеет ограниченный диапазон регулировки (85–115 А) - не подходит для двигателей меньше 85 А или больше 115 А;
• Не имеет встроенной защиты от короткого замыкания - обязательно требуется установка автоматического выключателя перед пускателем.

Примеры использования

• Управление насосом водоснабжения в жилом доме - пускатель включает насос при падении давления, реле защищает от сухого хода;
• Контроллер вентиляции на производстве - включение/выключение в зависимости от температуры помещения;
• Автоматический ввод резерва (АВР): один пускатель управляет основным источником, второй - резервным;
• Лифт или эскалатор: пускатель обеспечивает плавный старт и отключение при аварии;
• Цеховой станок: пускатель встроен в кнопочную станцию с аварийной остановкой.

Практические советы

• Выбирая пускатель, убедитесь, что номинальный ток двигателя попадает в диапазон 85–115 А. Если двигатель 75 А - используйте другой реле или выбирайте модель с меньшим диапазоном;
• При подключении проводов к винтовым клеммам - не перетягивайте! Это повредит медные жилы и вызовет нагрев;
• Для работы в холодных условиях (-30…-40C) рекомендуется предварительно прогреть щит до +5C перед первым включением - это продлит срок службы контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев: окисление или подгорание снижают надёжность - при необходимости очищайте или заменяйте;
• Если планируете использовать несколько пускателей в одном шкафу - учтите тепловыделение: каждый пускатель ПМ12-100200 при 100 А выделяет около 15–20 Вт тепла - обеспечьте достаточную вентиляцию.
