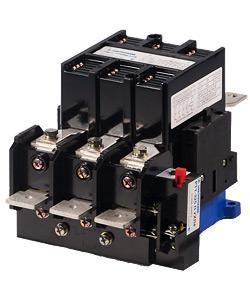

Пускатель электромагнитный ПМА-5200 УХЛ 4В 100А 380В 2НО+2НЗ IP00 нереверсивный с реле РТТ-325 85-115А Электротехник ET010914

Пускатель электромагнитный ПМА-5200 УХЛ4 В, 380В, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85-115А, IP00 - это комбинированное устройство на основе контактора и теплового реле, предназначенное для безопасного включения и отключения электродвигателей и другой силовой нагрузки до 100 А. Бренд Электротехник реализует эту модель как часть серийной линейки ПМА, подходящую для промышленных щитов и систем автоматизации.

Назначение и область применения

Пускатель электромагнитный ПМА-5200 УХЛ4 В используется для дистанционного управления электродвигателями переменного тока. Он обеспечивает запуск, остановку и защиту оборудования от перегрузок, асимметрии фаз и длительного пуска. Подходит для применения в системах с напряжением до 660 В, частотой 50/60 Гц.

• Управление двигателями насосов, вентиляторов, компрессоров, эскалаторов, кранов, конвейеров.
• Автоматический ввод резерва (АВР), системы освещения, тепловые завесы, печи.
• Сборка промышленных щитов: ЩОТ, УКРМ, ЩР, ЩУР, ПР, ящики управления.
• Применяется в металлургии, нефтегазовой отрасли, пищевой промышленности, энергетике и городской инфраструктуре.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до этой величины без перегрева.
• Напряжение питания: 380 В переменного тока - работает от трёхфазной сети без необходимости внешнего источника управления.
• Напряжение катушки управления: 380 В - катушка активируется напрямую от сети, не требует дополнительных преобразователей.
• Количество контактов: 5 нормально открытых (НО) и 5 нормально замкнутых (НЗ) - обеспечивают гибкую схему управления и сигнализации.
• Тепловое реле: РТТ-325 с диапазоном регулировки 85–115 А - защищает двигатель от перегрузки; настройка производится под реальную нагрузку.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри корпуса или шкафа.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или специальные площадки в щите.
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и умеренной влажности.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5200 УХЛ4 В монтируется исключительно на монтажную плату - он не имеет крепления на DIN-рейку стандартного типа. Для сборки щита необходимо предусмотреть место под его основание и доступ к контактам. Катушка управления питается напрямую от сети 380 В, поэтому не требует отдельного источника управления. Все силовые контакты рассчитаны на медные провода сечением до 25 мм2. Подключение контрольных цепей выполняется через верхние и нижние клеммы контактов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1 для контакторов переменного тока. Тепловое реле РТТ-325 обеспечивает соответствие требованиям по защите двигателей от перегрузки. Применение устройства вне герметичных корпусов допускается только в помещениях с контролируемой средой и отсутствием пыли, влаги и механических повреждений.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМА.
• Отсутствие шума при работе - подходит для помещений с чувствительными условиями.
• Интегрированное тепловое реле снижает количество компонентов в щите и упрощает обслуживание.
• Широкий диапазон рабочих температур делает его пригодным для холодных и жарких производственных зон.
• Готовый набор контактов (5 НЗ + 5 НО) позволяет реализовать сложные схемы управления без дополнительных модулей.

Ограничения применения

• Степень защиты IP00 требует обязательной установки внутрь электрошкафа - нельзя использовать на открытом воздухе или в сырых местах.
• Не поддерживает реверсирование - для изменения направления вращения двигателя нужен второй контактор или реверсивный пускатель.
• Подходит только для переменного тока - не применяется в цепях постоянного тока.
• Не имеет встроенной защиты от короткого замыкания - обязательно использование предохранителей или автоматических выключателей в цепи питания.
• Фиксированный тип монтажа - невозможно переустановить на DIN-рейку без адаптера.

Примеры использования

• Щит управления конвейером на пищевом производстве: Пускатель электромагнитный ПМА-5200 УХЛ4 В включает двигатель при старте и отключает его при аварийной остановке, защищённый реле РТТ-325 от перегрузки.
• Система АВР в цехе: один экземпляр управляет основным питанием, второй - резервным, оба работают от 380 В и имеют достаточные контакты для сигналов состояния.
• Вентиляция в металлообработке: пускатель включает мощный вентилятор, реле отслеживает ток и отключает оборудование при заклинивании лопастей.

Практические советы

• При выборе убедитесь, что номинальный ток двигателя попадает в диапазон 85–115 А - иначе реле РТТ-325 будет некорректно работать.
• Для долговечности используйте пускатель только в чистых, сухих и хорошо вентилируемых шкафах - даже малое количество пыли может вызвать пробой изоляции.
• Проверьте посадочные размеры перед монтажом: форма и расположение крепёжных отверстий отличаются от стандартных контакторов.
• Не забудьте установить автоматический выключатель перед пускателем - он обеспечит защиту от КЗ, которую сам пускатель не предоставляет.
• При замене реле РТТ-325 выбирайте аналог с тем же диапазоном тока - другие модели могут не совпасть по габаритам и клеммам.
