Пускатель электромагнитный ПМ12-100100 400В 2NC+4NO EKF Basic | pm12-100/380

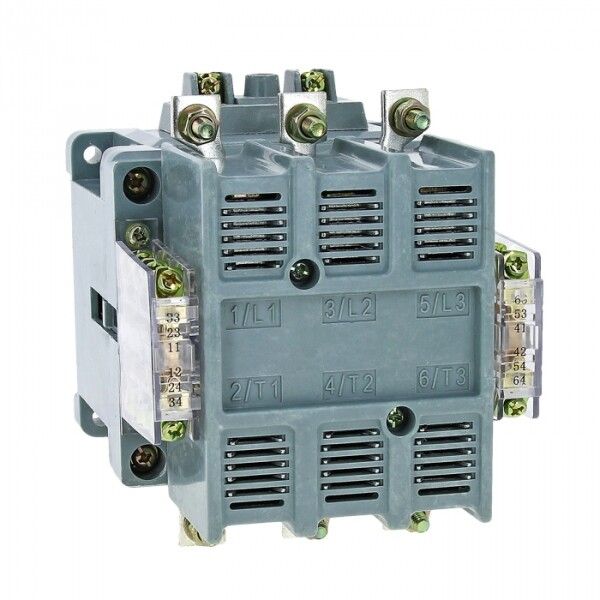

Магнитный пускатель EKF PM12-100100 400В 2NC+4NO 380В AC предназначен для дистанционного запуска и остановки электродвигателей мощностью до 45 кВт в сетях переменного тока 380 В. Этот пускатель из серии ПМ12 обеспечивает надёжное управление нагрузкой с использованием винтовых зажимов и подходит для установки на монтажную плату.

Назначение и область применения

Магнитный пускатель EKF PM12-100100 400В 2NC+4NO 380В AC используется для коммутации трёхфазных электродвигателей в системах автоматизации. Он применяется там, где требуется безопасное и удалённое управление: на конвейерах, насосах, компрессорах, вентиляторах и другом промышленном оборудовании. Также пускатель может выполнять функцию защиты от перегрузок при совмещении с тепловым реле.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение катушки управления: 380 В переменного тока
• Номинальная мощность: 45 кВт (при 380 В)
• Тип тока: переменный, 50 Гц
• Количество силовых контактов: 3 пары (НО)
• Количество вспомогательных контактов: 2 НЗ + 4 НО
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 (без внешней защиты)
• Климатическое исполнение: УХЛ3 (работает при температуре от -45°C до +40°C)
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель EKF PM12-100100 400В 2NC+4NO 380В AC устанавливается на DIN-рейку или монтажную плату. Для подключения используются винтовые зажимы — они позволяют закрепить провода сечением до 25 мм². Катушка управления рассчитана на 380 В, поэтому её необходимо подключать к фазному напряжению сети. Обратите внимание: пускатель не имеет собственной защиты от перегрузки — для этого требуется дополнительно установить тепловое реле. Монтаж возможен только в защищённой от попадания пыли и влаги среде из-за степени защиты IP00.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти нормы обеспечивают соответствие изделий международным стандартам безопасности и надёжности для устройств управления электродвигателями. Серия ПМ12 прошла сертификацию на соответствие требованиям к электромагнитным пускателям в промышленных условиях.

Преимущества

• Высокий номинальный ток — 100 А позволяет управлять двигателями до 45 кВт без перегрева.
• Шесть вспомогательных контактов (2 НЗ + 4 НО) дают гибкость в построении схем управления и сигнализации.
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при больших токах.
• Работоспособность при экстремальных температурах (-45…+40 °C) делает пускатель подходящим для холодных и жарких помещений.
• Совместимость с другими элементами серии ПМ12 упрощает замену и модернизацию оборудования.

Ограничения применения

• Степень защиты IP00 требует обязательной установки в корпусе, щите или другой защищённой среде — нельзя использовать на открытых площадках.
• Не поддерживает реверсирование — для изменения направления вращения двигателя нужен второй пускатель или реверсивная схема.
• Не содержит встроенного теплового реле — необходима отдельная установка термореле для защиты от перегрузки.
• Подключение катушки на 380 В исключает использование в сетях 220 В без преобразования напряжения.

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе — запуск и остановка двигателей по сигналу PLC.
• Управление насосной группой в системе водоснабжения — включение при достижении заданного уровня воды.
• Компрессоры в pneumatic-системах — пуск после снижения давления в баке.
• Вентиляция в производственных помещениях — работа по расписанию через таймер или контроллер.

Практические советы

• При монтаже проверьте плотность затяжки винтов — недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка повредит медные штыри.
• Для работы в условиях повышенной влажности или пыли используйте пускатель внутри герметичного шкафа с классом защиты не ниже IP54.
• Выбирайте тепловое реле с номиналом 80–100 % от тока двигателя — это обеспечит точную защиту без ложных срабатываний.
• При замене старого пускателя сверьте тип подключения и количество контактов — модель EKF PM12-100100 400В 2NC+4NO 380В AC совместима с аналогами серии ПМ12, но не всегда с пускателями других производителей.
• Убедитесь, что сеть выдаёт именно 380 В — подключение на 220 В приведёт к отказу катушки и невозможности включения.
