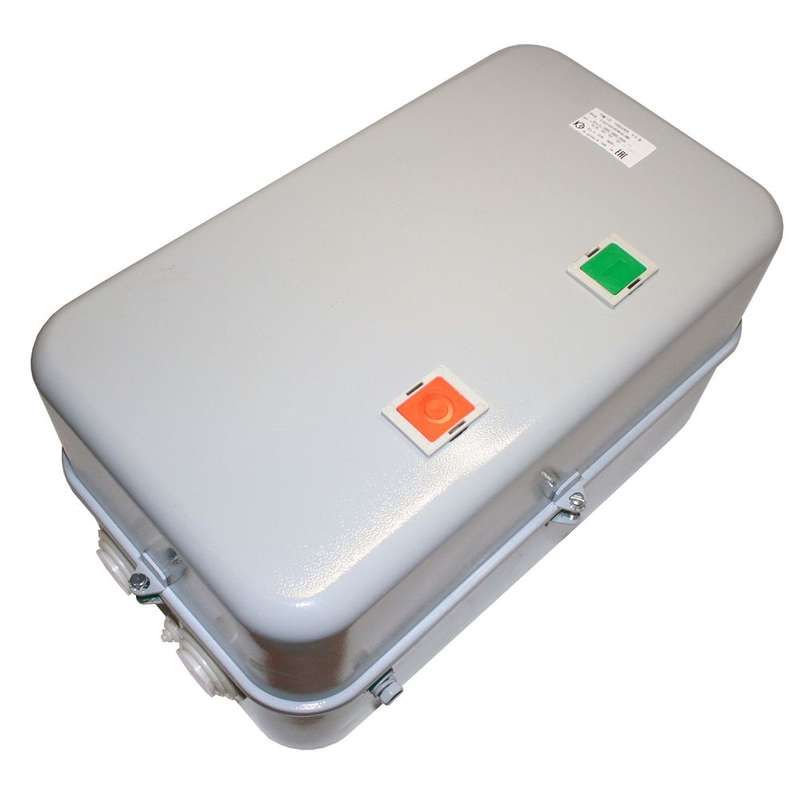

Пускатель электромагнитный ПМ12-100260 У3 В 380В 1002 - 068260222ВВ380000320 КашинЗЭА

Пускатель электромагнитный У3 В 380В 100А категории 380В AC от КЗЭА (арт. pm12-100260, 068260222вв380000320) предназначен для дистанционного запуска, остановки и защиты трёхфазных двигателей переменного тока. Он сочетает функции коммутации и тепловой защиты в одном устройстве.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 100А используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает удалённый пуск, остановку и защиту от перегрузок и обрыва фазы. Подходит для сетей с напряжением до 660 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения.
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания; нельзя использовать с 220 В или постоянным током.
• Номинальная мощность: 45 кВт - оптимальная мощность защищаемого двигателя при 380 В.
• Тепловое реле: да - встроено, с настройкой защиты от перегрузки на 74 А (диапазон ограничен, не регулируется шире).
• Количество контактов: 3 нормально замкнутых (НО) + 2 нормально разомкнутых (НЗ) + ещё 2 размыкающих и 2 замыкающих - всего 9 контактов, достаточны для типовых схем управления и сигнализации.
• Индикация: есть - наличие индикатора позволяет визуально контролировать состояние включения.
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды и пыли - подходит только для внутренней установки в закрытые щиты.
• Климатическое исполнение У3: рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью.
• Способ монтажа: на монтажную плату - требуется жесткая фиксация на металлическом основании, не предусматривает крепление на DIN-рейку.
• Тип соединения: винтовое - провода зажимаются болтами, нужна правильная затяжка для надёжности.
• Класс выпуска: Class 10 - время срабатывания тепловой защиты соответствует стандартному классу 10 (время отключения при 7,2×Iном ≈ 10–20 сек).

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 100А совместим с любыми трёхфазными двигателями до 45 кВт при питании 380–660 В. Монтаж возможен **только** на горизонтальной монтажной плате - не допускается вертикальное крепление или установка на DIN-рейку. Соединение проводов выполняется через винты, рекомендуется применять наконечники НШВИ для многожильных проводов. Перед первым включением проверьте соответствие напряжения катушки (не более 380 В AC!) и плотность зажима клемм. Тепловое реле предварительно установлено на 74 А - изменить этот порог невозможно.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Защита от перегрузки реализована через встроенное тепловое реле, обеспечивающее отключение при длительных сверхтоков. Отдельно следует предусмотреть внешнюю защиту от короткого замыкания - сам пускатель её не обеспечивает. Для снижения импульсов перенапряжения на катушке рекомендовано подключение ОПН (ограничителя перенапряжений) параллельно катушке управления.

Преимущества

• Встроенное тепловое реле исключает необходимость отдельного устройства защиты.
• Высокий уровень коммутационной износостойкости благодаря качественному материалу контактов.
• Чёткая индикация состояния включения повышает безопасность обслуживания.
• Готовый набор вспомогательных контактов (9 шт.) позволяет собирать сложные схемы без дополнительных модулей.

Ограничения применения

• Не работает при напряжении ниже 380 В на катушке - при 220 В не включится.
• Защита от перегрузки фиксирована на 74 А - нельзя адаптировать под другие токи.
• IP40 не допускает использование во влажных помещениях, на улице или в местах с брызгами жидкостей.
• Отсутствуют световые сигнализаторы - цветовая индикация невозможна.
• Монтаж только на плату - не подходит для стандартных распределительных щитов с DIN-рейками.
• Максимальная рабочая температура - 55 C; при нагреве выше - риск отказа теплового реле.

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 45 кВт в помещении насосной станции.
• Лента конвейера на пищевом производстве - пуск и остановка по сигналу PLC.
• Воздуховод с вентилятором - контроль работы в цеху с постоянной температурой воздуха до 50 C.
• Оборудование для механической обработки - станок с ЧПУ, где требуется точная последовательность запуска.

Практические советы

• Выбирая пускатель электромагнитный У3 В 380В 100А, убедитесь, что ваш двигатель имеет ток менее 74 А - иначе защита будет слишком чувствительной.
• Подключите ОПН параллельно катушке - особенно важно при использовании с частотниками или высокими помехами в сети.
• Проверяйте момент затяжки винтов - переусиливать нельзя, чтобы не повредить корпус, недообжим - опасно нагревом.
• Не используйте в щитах с плохой вентиляцией - при работе рядом с другими аппаратурой температура внутри может превысить 55 C.
• Если нужны дополнительные контакты - можно заказать приставочные блоки, совместимые с конструкцией КЗЭА.
