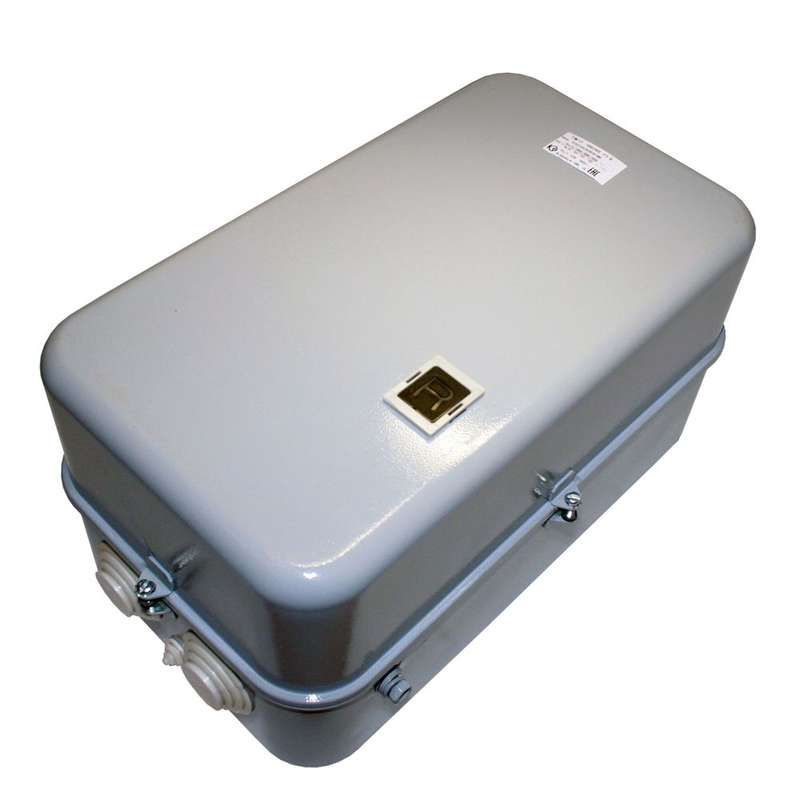

Пускатель электромагнитный ПМ12-100240 У3 В 380В 1002 - 068240222ВВ380000320 КашинЗЭА

Пускатель электромагнитный У3 В 380В 95А категории 380В AC от КЗЭА (арт. 068240222вв380000320 / пм12-100240) предназначен для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором - обеспечивает пуск, остановку и защиту от перегрузок.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 95А используется для коммутации силовых цепей двигателей мощностью до 45 кВт при переменном напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах с периодическим запуском нагрузки. Интегрируется в системы управления через внешние кнопочные посты или PLC.

Технические характеристики

• Род тока: Переменный (AC)
• Номинальный ток: 100 А (реальная рабочая нагрузка - до 95 А согласно названию)
• Номинальная мощность: 45 кВт при 380 В
• Напряжение катушки управления: 380 В AC
• Тепловое реле: Да, с регулировкой тока срабатывания от 74 А
• Количество контактов: 3 нормально замкнутых (НО), 2 нормально разомкнутых (НЗ), дополнительно 2 размыкающих и 2 замыкающих вспомогательных контакта
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: На монтажную плату (панель)
• Тип соединения: Винтовые зажимы для проводов
• Максимальная температура эксплуатации: +55 C
• Климатическое исполнение: У3 - для умеренного климата, открытых помещений с контролируемой влажностью
• Класс тепловой защиты: Класс 10 - время срабатывания при перегрузке 1,2×I_н ≤ 10 минут
• Индикация состояния: Есть (визуальное определение включения/выключения)
• Световые сигнализаторы: Отсутствуют

Совместимость и монтаж

Пускатель электромагнитный У3 В 380В 95А монтируется исключительно на металлическую или пластиковую монтажную плиту с жестким креплением. Подключение питания и нагрузки выполняется через винтовые зажимы - допустимый диаметр провода зависит от сечения, рекомендовано использовать медные жилы с изоляцией до 10 мм2. Катушка управления рассчитана на 380 В AC - нельзя применять с 220 В или постоянным током. Для работы с высокими частотами включения (>60 раз/час) требуется снижение нагрузки или использование дополнительной теплоотводящей системы.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Тепловое реле защищает двигатель от длительных перегрузок и обрыва фазы. Наличие индикации позволяет оперативно выявить состояние аппарата без тестирования. Для предотвращения пробоя катушки при коммутации рекомендуется установка ограничителя перенапряжения ОПН параллельно катушке управления - особенно при использовании с реле времени или импульсными сигналами.

Преимущества

• Высокая надёжность механической части благодаря проверенной конструкции КЗЭА
• Встроенное тепловое реле eliminates необходимость внешнего термореле
• Гибкая система вспомогательных контактов позволяет легко реализовать блокировки и самоблокировку
• Чёткая индикация положения контактов снижает риск ошибок при обслуживании
• Поддержка напряжения катушки 380 В - совместимость с большинством промышленных систем управления

Ограничения применения

• Не предназначен для эксплуатации во влажных помещениях, на улице или в условиях возможного попадания брызг - степень защиты IP40 не обеспечивает защиту от жидкости
• Максимальная температура окружающей среды +55 C - невозможен монтаж рядом с нагревательными элементами или в плохо вентилируемых шкафах
• Не подходит для частого пуска (более 60 раз в час) без снижения нагрузки - риск перегрева контактов
• Отсутствие световых индикаторов требует внешней сигнализации при необходимости визуального контроля состояния
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - пуск и остановка двигателя по команде PLC
• Насосная станция водоснабжения - защита от перегрузки при заклинивании крыльчатки
• Вентиляционная установка в производственном цеху - управление с пульта дистанционного управления
• Станок с ЧПУ - точный пуск двигателя шпинделя после подготовки инструмента

Практические советы

• При выборе пускателя электромагнитный У3 В 380В 95А убедитесь, что номинальный ток двигателя не превышает 95 А - даже при заявленных 100 А лучше иметь запас по току
• Проверьте соответствие напряжения катушки (380 В) вашей системе управления - неверное питание вызывает отказ или повреждение
• При монтаже на плату используйте только качественные винты и затягивайте с усилием 0,5–0,7 Нм - переусилие повредит корпус
• Для долгой службы рекомендуется ежегодная проверка контактов на окисление и чистка винтовых зажимов
• Если в схеме есть частые отключения - установите ОПН на катушку, чтобы продлить срок её жизни
• Не применяйте этот пускатель в составе реверсивных схем без блокирующего контура - риск короткого замыкания между двумя пускателями
