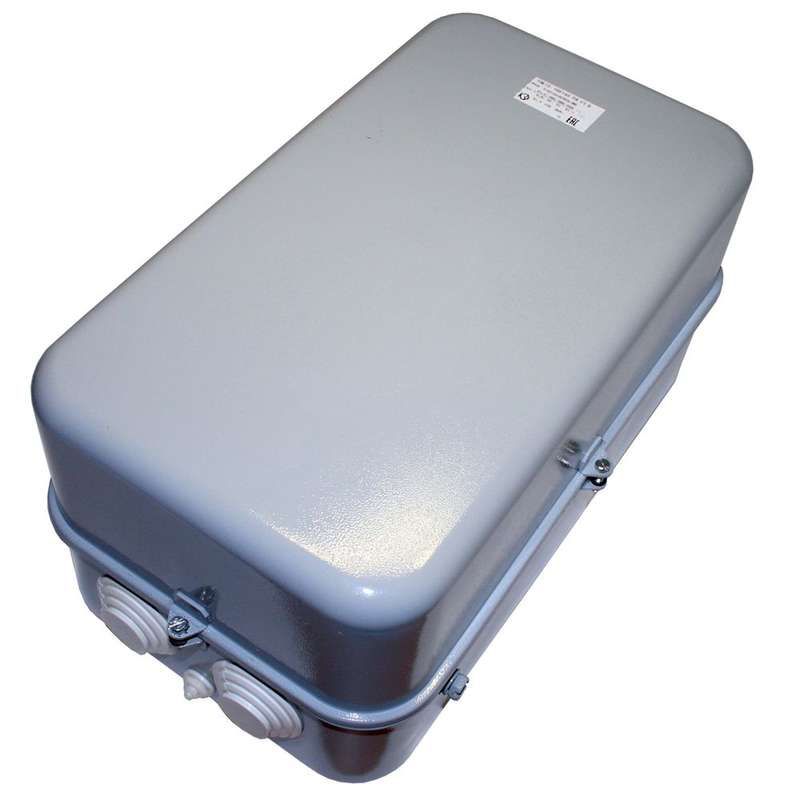

Контактор электромагнитный ПМ12-100140 У3 В 380В - 068140222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В 95А от КашинЗЭА предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 45 кВт. Этот аппарат обеспечивает надёжное включение, выключение и защиту оборудования в стационарных системах с сетью переменного тока 380 В. Артикулы 068140222вв380000000 и пм12-100140 соответствуют одному и тому же устройству.

Назначение и область применения

Контактор электромагнитный У3 В 380В 95А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, где требуется частое включение/выключение нагрузки. Подходит для стационарной установки в распределительных щитах и пультах управления. Не предназначен для реверса двигателя - исполнение нереверсивное.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока - требует точного совпадения с сетевым напряжением для надёжного срабатывания.
• Номинальный ток главных контактов: 95 А - способен работать длительно с нагрузкой до этого значения.
• Номинальная мощность двигателя: 45 кВт - оптимальная нагрузка для данного контактора при напряжении 380 В.
• Род тока: Переменный (AC), частота 50–60 Гц - работает только в сетях с такой частотой.
• Количество контактов: 3 нормально открытых (3NO) и 2 нормально закрытых (2NC) - позволяют реализовать базовые схемы управления и сигнализации.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли в значительном количестве.
• Способ монтажа: На монтажную плату - крепится через отверстия в корпусе, не предусматривает DIN-рейку.
• Тип подключения: Винтовые зажимы - требуют качественного затягивания проводов усилием рукой, без инструментов.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80% при +25C.

Совместимость и монтаж

Контактор электромагнитный У3 В 380В 95А устанавливается исключительно на монтажную плату - несовместим с DIN-рейками. Для подключения используйте медные провода сечением до 25 мм2. Обязательно соблюдайте порядок подключения: питание на катушку - L1/L2/N, силовая часть - на входы L1-L3 и выходы T1-T3. Недостаточно плотное затягивание винтов вызывает нагрев и отказ. Монтаж выполняйте в вертикальном положении +-15°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Отвечает классу коммутационной износостойкости AC-1. Не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо использовать внешние тепловые реле или электронные устройства защиты.

Преимущества

• Высокая механическая прочность корпуса и контактов - обеспечивает долгий срок службы даже при частых операциях.
• Чёткая и быстрая коммутация - минимальное время срабатывания снижает риск дугового замыкания.
• Простая диагностика состояния - наличие визуального индикатора положения якоря (по положению рычага).
• Поддержка дополнительных контактов - можно установить блоки расширения для увеличения числа вспомогательных контактов.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или воздействии брызг воды - степень защиты IP40 недостаточна.
• Не допускается использование в реверсивных схемах - отсутствует взаимоблокировка и противоположные контакты.
• Не рекомендован для работы при напряжении ниже 340 В или выше 420 В - возможны отказы включения или перегрев катушки.
• Не предназначен для частых пусков более 60 раз в час - высокая механическая нагрузка сокращает срок службы.

Примеры использования

• Управление насосной станцией в водопроводе - включение/остановка по сигналу от датчика уровня.
• Автоматизация воздуходувки в системе вентиляции - работа по таймеру или терморегулятору.
• Привод конвейера на пищевом производстве - пуск после проверки наличия продукта на ленте.
• Система освещения крупного склада - групповое включение светильников через один контактный элемент.

Практические советы

• Обязательно установите ограничитель перенапряжения (ОПН) параллельно катушке - предотвратит пробой изоляции при отключении.
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев и повреждение клемм.
• При использовании в шкафах с другими аппаратами оставляйте минимум 50 мм свободного пространства вокруг контактора для теплоотвода.
• Перед первым включением проверьте отсутствие механических заеданий - легкое движение якоря рукой должно быть свободным.
• Не заменяйте оригинальную катушку - другие модели могут иметь другую потребляемую мощность и не подходят по габаритам.
