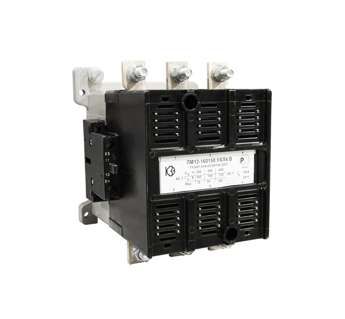

Контактор электромагнитный ПМ12-100150 УХЛ4 В 380В - 068150220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В AC, 100А, катушка 380В, ПМА 5102 - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт. Произведён компанией КЗЭА, предназначен для стационарной установки в системах автоматического управления.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В AC, 100А, катушка 380В, ПМА 5102 используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в схемах управления, где требуется удалённое включение/выключение нагрузки - например, на конвейерах, насосах, вентиляторах, станках. Подходит для работы в стационарных установках с частотой сети 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 380 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений.
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - всего четыре вспомогательных контакта, доступных для управления схемой сигнализации или блокировок.
• Номинальная мощность двигателя: 45 кВт - рекомендованная максимальная мощность защищаемого электродвигателя.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью, но без прямого воздействия осадков и пыли.
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от пыли и воды. Устанавливается исключительно внутри щитов.
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальный адаптер или на плату с помощью болтов, не имеет встроенной рейки.
• Тип подключения: винтовые зажимы - надёжное соединение проводов, допускает многожильные и одножильные жилы сечением до 25 мм2.
• Тип изделия: нереверсивный - не позволяет менять направление вращения двигателя. Для реверса нужен второй контактор.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В AC, 100А, катушка 380В, ПМА 5102 совместим с DIN-рейками типоразмера TS35, если использовать переходную пластину. Монтаж на плату требует сверления отверстий под крепёж. Подключение силовых контактов - верхние и нижние клеммы, вспомогательные - боковые. Обязательно соблюдать полярность при подключении катушки: L1 и N должны соответствовать схеме. Не допускается подключение к сети ниже 340 В - возможны отказы в срабатывании.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Наличие вспомогательных контактов позволяет реализовывать функции блокировки и самоблокировки. Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке - он снижает риск пробоя изоляции и продлевает срок службы аппарата.

Преимущества

• Высокая коммутационная способность - 100 А позволяют работать с крупными двигателями без необходимости использования внешних контакторов.
• Чёткая механическая конструкция - обеспечивает долгую службу даже при частых включениях (до 600 раз в час).
• Доступные вспомогательные контакты - два НО и два НЗ дают гибкость для создания сложных схем управления без дополнительных модулей.
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при вибрациях и температурных колебаниях.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от пыли и влаги.
• Не подходит для реверсивных схем - для изменения направления вращения двигателя необходим второй контактор.
• Требует точного напряжения катушки 380 В - при отклонении более чем +-10 % возможны зависание или некорректное отключение.
• Не содержит встроенную тепловую защиту - для защиты от перегрузок и обрыва фазы необходимо применять отдельные тепловые реле.

Примеры использования

• Управление насосной станцией в водопроводном узле - включение/выключение по сигналу от датчика уровня.
• Автоматизация конвейера на пищевом производстве - запуск после проверки наличия продукта.
• Система вентиляции в промышленном цеху - работа по расписанию или температурному контроллеру.
• Подъёмник или компрессор в мастерской - дистанционное управление с пульта оператора.

Практические советы

• При монтаже на плату используйте шайбы и контргайки - вибрация оборудования может ослабить крепление.
• Проверьте сечение провода перед подключением - для 100 А оптимально 25 мм2 медного провода.
• Обязательно подключите ОПН к катушке - особенно если контактор часто включается/выключается.
• Не устанавливайте рядом с источниками высоких температур - рабочая температура не выше +40 C.
• Для обслуживания отключайте питание полностью - даже при отключенном двигателе на контактах может сохраняться остаточное напряжение.
