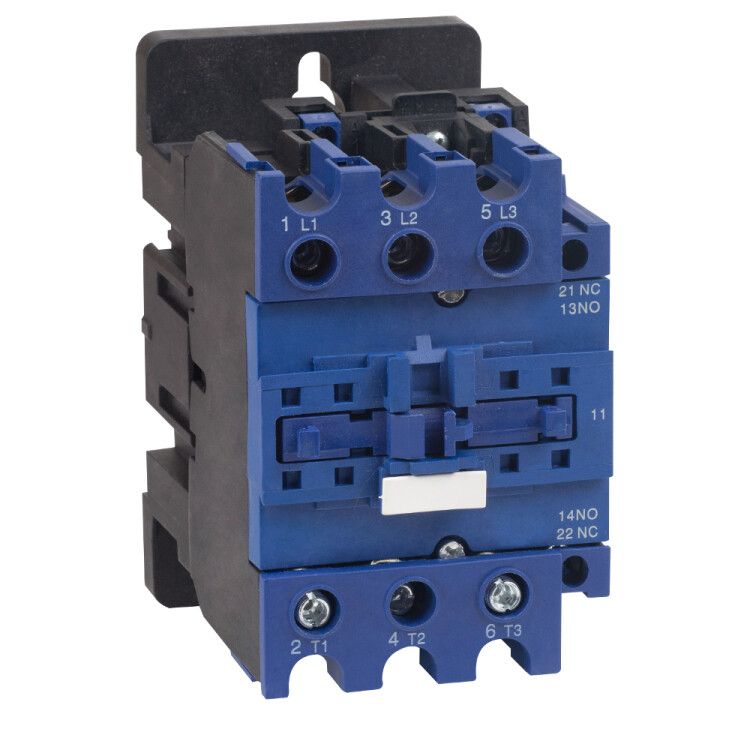

Контактор ПМЛ-5160ДМ УХЛ4 Б 100А кат. 380В AC КЭАЗ 110655

Контактор ПМЛ-5160ДМ-100А-380В-УХЛ4-Б от КЭАЗ - это трёхполюсный электромагнитный контактор на 100 А, предназначен для коммутации силовых цепей двигателей и другого оборудования с переменным током. Монтируется на DIN-рейку, рассчитан на работу в условиях умеренного и холодного климата (УХЛ4), и подходит для промышленной автоматизации.

Назначение и область применения

Контактор ПМЛ-5160ДМ-100А-380В-УХЛ4-Б используется для удалённого включения и выключения нагрузки - в первую очередь, трёхфазных электродвигателей. Он обеспечивает надёжную коммутацию при частых пусках и остановках. Подходит для управления оборудованием, где требуется автоматизация: насосы, вентиляторы, конвейеры, тепловые завесы, станки, лифты, краны, системы АВР и осветительные сети.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 100 А
• Напряжение питания катушки: 380 В
• Количество полюсов: 3
• Количество вспомогательных контактов: 3 нормально замкнутых (НО) / 1 нормально разомкнутый (НЗ)
• Номинальная мощность: 45 кВт (при напряжении 380 В)
• Частота: 50/60 Гц
• Способ подключения: винтовой зажим
• Максимальное сечение провода: до 35 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-5160ДМ-100А-380В-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: входные и выходные клеммы расположены сверху и снизу соответственно. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Убедитесь, что сечение кабеля не превышает 35 мм2 - иначе возможен перегрев или плохой контакт.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. IP20 не обеспечивает защиту от влаги - поэтому устройство нельзя использовать во влажных помещениях без корпуса или в открытых зонах. Напряжение катушки 380 В требует соблюдения правил работы с высоким напряжением: отключите питание перед обслуживанием. Оборудование не имеет функции защиты от перегрузки - необходимо применять дополнительно тепловое реле или автоматический выключатель.

Преимущества

• Высокая износостойкость - рассчитан на частые операции включения/выключения
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Гибкое количество вспомогательных контактов - позволяет реализовать сложные схемы управления
• Климатическое исполнение УХЛ4 - стабильная работа в суровых условиях, включая холодные склады и неотапливаемые цеха
• Совместимость с широким спектром устройств управления - легко интегрируется в существующие системы автоматики

Ограничения применения

• Не предназначен для постоянной работы при токе выше 100 А - превышение вызывает перегрев и отказ
• IP20 не защищает от брызг, пыли и влаги - запрещено использование в сырых, пыльных или наружных условиях без дополнительной защиты
• Отсутствие встроенной тепловой защиты - обязательно использование внешнего теплового реле при управлении двигателями
• Подходит только для нереверсивного управления - не применяется для смены направления вращения двигателя
• Катушка рассчитана только на 380 В - подключение на 220 В приведёт к недостаточному срабатыванию

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном цеху через PLC
• Коммутирование нагревательных элементов в термических печах
• Включение основного и резервного электродвигателя в системе АВР
• Управление конвейерной лентой на пищевом производстве

Практические советы

• Выбирайте контактор ПМЛ-5160ДМ-100А-380В-УХЛ4-Б только для нагрузок с активно-индуктивным характером - он не предназначен для емкостных или высоких импульсных токов
• Проверьте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 380 В) приведёт к зависанию якоря
• При использовании в системах с частыми пусками (более 60 раз в час) рекомендуется проверить температуру контактов каждые 3–6 месяцев
• Для увеличения срока службы используйте дугогасящую камеру (если есть) и регулярно очищайте контакты от окислов
• При монтаже на монтажную плату - обеспечьте достаточное расстояние между соседними аппаратами для теплоотвода
