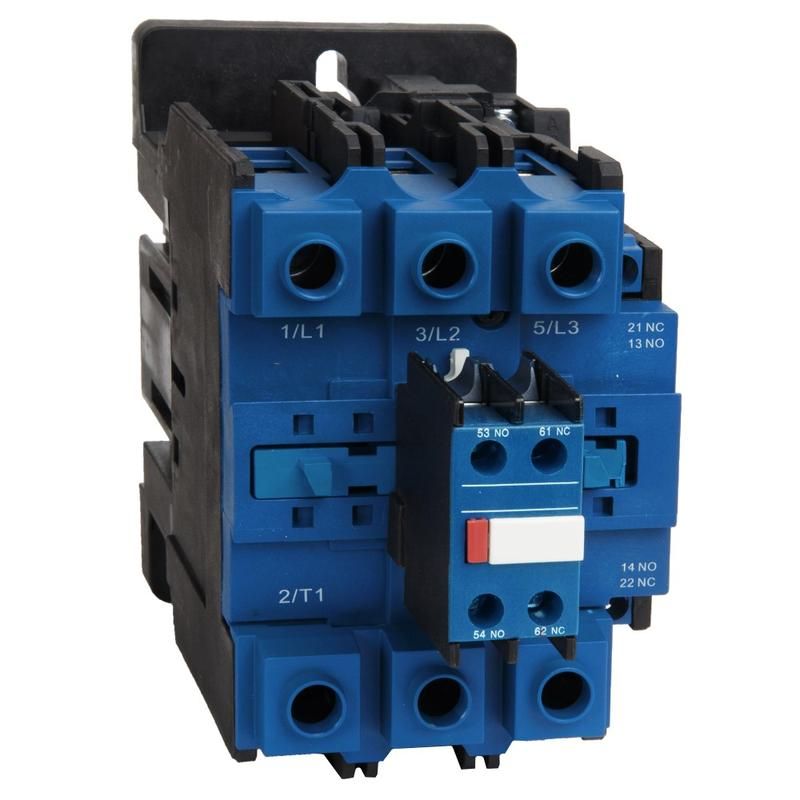

Контактор ПМ12-100150 УХЛ4 В 100А кат. 220В AC 2НО+2НЗ КЭАЗ 312370

Контактор ПМ12-100150 УХЛ4 В, 220В, 100А, 2 нормально-открытых + 2 нормально-замкнутых контакта от КЭАЗ предназначен для дистанционного включения и выключения нагрузки до 100 А в цепях переменного тока. Подходит для управления двигателями, насосами, нагревательными устройствами и другими оборудованием в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-100150 УХЛ4 В используется для пуска, остановки и реверса электродвигателей переменного тока. Также применяется в системах автоматического ввода резерва (АВР), управления вентиляцией, насосами, тепловыми завесами, конвейерами, лифтами, кранами и осветительными установками. Его основная задача - безопасно коммутировать большие токи с помощью слабого управляющего сигнала на катушку 220 В.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 100 А
• Напряжение питания катушки: 220 В
• Номинальная мощность: 45 кВт (при напряжении 380 В)
• Количество нормально-открытых (НО) контактов: 2
• Количество нормально-закрытых (НЗ) контактов: 2
• Исполнение: открытое - без корпуса, требует установки в щите
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку через винтовые зажимы
• Подключение силовых контактов: винтовые клеммы

Совместимость и монтаж

Контактор ПМ12-100150 УХЛ4 В совместим с DIN-рейкой шириной 35 мм. Для монтажа требуется свободное место в распределительном щите. Силовые провода подключаются к верхним и нижним винтовым клеммам - максимальное сечение жилы - 25 мм2. Управление осуществляется через катушку 220 В AC; для её подключения используются два вывода A1 и A2. Контакты можно использовать как в главной цепи, так и в цепях управления. Все соединения должны быть надёжно затянуты - ослабление винтов вызывает перегрев.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Имеет исполнение УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата при температуре от −40 C до +40 C. Открытая конструкция требует обязательной установки внутри закрытого шкафа с уровнем защиты не ниже IP54. Не допускается использование во взрывоопасных средах или местах с постоянным воздействием воды, масла и агрессивных паров.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций в режиме AC-1
• Устойчивость к перегрузкам благодаря термостабильным материалам контактов
• Чёткая механическая фиксация положения контактов - минимизирует риск самопроизвольного отключения
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без внешних реле
• Совместим с большинством стандартных DIN-рейках и комплектующими КЭАЗ

Ограничения применения

• Не подходит для работы в условиях повышенной запылённости, сырости или агрессивной среды из-за степени защиты IP20
• Не рекомендован для частого включения/выключения двигателей с высоким пусковым током более 6–8 Iн - возможен быстрый износ контактов
• Требует принудительного охлаждения при длительной работе на предельной нагрузке (100 А) в замкнутых щитах
• Не имеет встроенной защиты от перегрузки - необходимо применять тепловое реле или автоматический выключатель

Примеры использования

• Управление трёхфазным асинхронным двигателем 45 кВт в системе вентиляции цеха
• Автоматическое переключение между основным и резервным питанием в АВР-панели
• Включение тепловой завесы при срабатывании датчика температуры
• Реверсирование двигателя лебёдки через кнопочную станцию с блокировкой
• Контроль освещения на площадке через таймер или PLC с использованием одного из НЗ контактов для сигнализации состояния

Практические советы

• Выбирайте контактный класс (AC-1) - он оптимален для активных нагрузок (нагреватели) и легких двигателей. Для тяжёлых двигателей используйте AC-3 - здесь он не указан, поэтому не превышайте 45 кВт.
• Проверьте посадочные размеры перед заказом - хотя серия ПМ12 стандартизована, убедитесь, что ваша DIN-рейка не деформирована.
• При подключении катушки 220 В соблюдайте полярность - она не важна, но все провода должны быть хорошо зафиксированы в клеммах A1/A2.
• Для увеличения срока службы устанавливайте контактор ПМ12-100150 УХЛ4 В вдали от источников вибраций и прямого солнечного света.
• Обязательно используйте предохранители или автоматы с характеристикой D или C перед контактором - чтобы защитить его от коротких замыканий.
