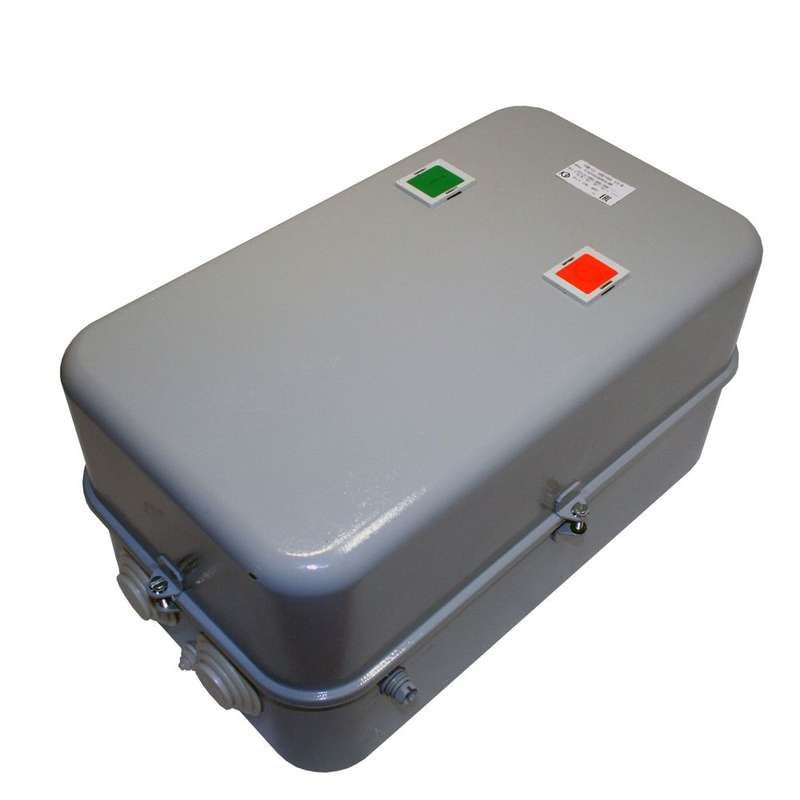

Контактор электромагнитный ПМ12-100160 У3 В 220В - 068160222ВВ220000000 КашинЗЭА

Контактор электромагнитный У3 В 220В, 100А, категория 220В AC, 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (артикулы пм12-100160 и 068160222вв220000000) предназначен для дистанционного включения и отключения нагрузки до 100 А в сетях переменного тока. Подходит для управления двигателями мощностью до 45 кВт в промышленных системах автоматизации.

Назначение и область применения

Контактор электромагнитный У3 В 220В, 100А, категория 220В AC, 2 нормально открытых + 2 нормально закрытых контакта используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах, где требуется удалённое управление запуском и остановкой. Не предназначен для реверса - работает только в одном направлении.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 100 А
• Тип тока: переменный (50/60 Гц)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Рассчитанная мощность двигателя: 45 кВт
• Климатическое исполнение: У3 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный У3 В 220В, 100А, категория 220В AC, 2 нормально открытых + 2 нормально закрытых контакта монтируется на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим рекомендациям производителя. Обязательно проверьте соответствие сечения провода и допустимой площади контактов. Убедитесь, что плата выдерживает механическую нагрузку и тепловое воздействие от работающего контактора. Не применяйте в сборках с высокими уровнями вибраций - возможна потеря контакта.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Работает в рамках класса безопасности II. Для защиты от импульсных перенапряжений на катушке рекомендуется использовать ограничитель перенапряжения (ОПН), установленный параллельно катушке. Без него возможны повреждения контроллеров или сбои в работе системы управления.

Преимущества

• Высокий рабочий ток (100 А) позволяет управлять крупными двигателями без дополнительных промежуточных реле
• Чёткая схема вспомогательных контактов: 2 НО + 2 НЗ - удобно для построения блокировок, сигнализации и самоблокировки
• Климатическое исполнение У3 обеспечивает работу в большинстве промышленных условий России и стран СНГ
• Винтовое подключение гарантирует долговечность соединений даже при постоянных нагрузках

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Защита IP40 исключает использование во влажных, пыльных или outdoor-средах - требует установки в корпусе или шкафу
• Монтаж на плату ограничен по габаритам - не совместим с DIN-рейкой; требует свободного места вокруг для теплоотвода
• Не имеет встроенной тепловой защиты - необходимо применять внешние тепловые реле при управлении двигателями

Примеры использования

• Управление насосом 45 кВт в системе водоснабжения завода
• Включение конвейерной ленты на пищевом производстве
• Автоматический запуск вентилятора охлаждения в электрощите
• Система управления станком с ЧПУ, где сигналы от PLC передаются через вспомогательные контакты

Практические советы

• Проверяйте напряжение на катушке перед первым включением - превышение 220 В вызывает перегрев и выход из строя
• При использовании в циклических режимах (частые включения/выключения) следите за нагревом - максимальная частота включения не указана, но более 600 операций в час снижает срок службы
• Подбирайте провода с сечением не менее 16–25 мм2 для главных цепей, чтобы избежать потерь и перегрева
• Обязательно подключите ОПН к катушке - особенно если рядом находятся чувствительные микроконтроллеры
• При замене убедитесь, что новый контактор электромагнитный У3 В 220В, 100А, категория 220В AC, 2 нормально открытых + 2 нормально закрытых контакта имеет те же типы контактов и размеры посадочных мест
