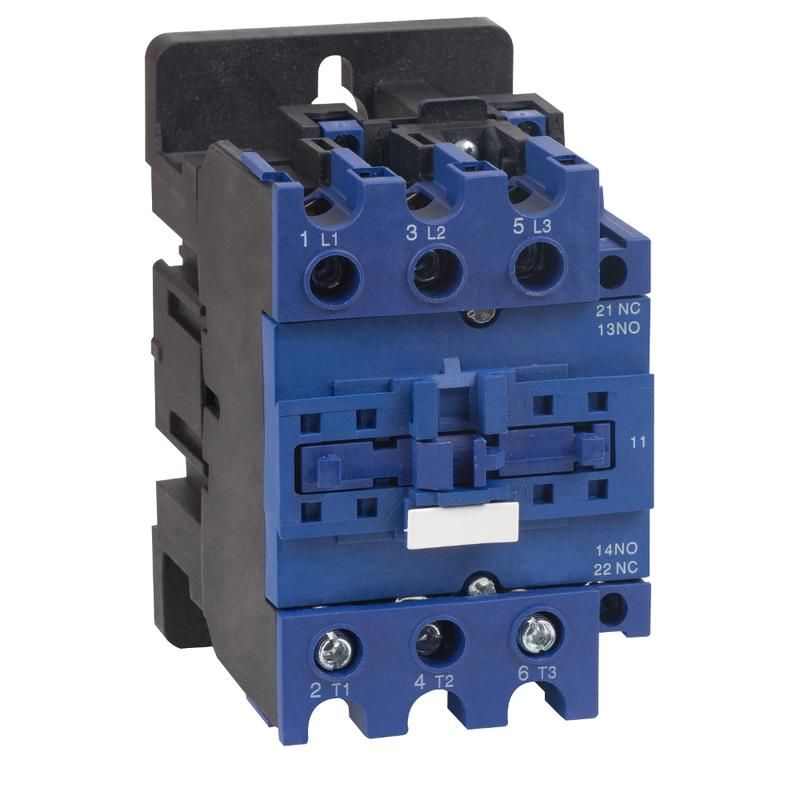

Контактор ПМ12-100150 УХЛ4 В 100А кат. 220В AC 1НО+1НЗ КЭАЗ 315201

Контактор ПМ12-100150 УХЛ4 В, 220В, 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в системах управления двигателями и оборудованием с частыми включениями. Этот контактор сочетает надёжную механическую прочность и компактность, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-100150 УХЛ4 В используется для удалённого включения и выключения нагрузки - например, электродвигателей, нагревательных элементов или осветительных установок. Он обеспечивает пуск, остановку и реверсирование оборудования. Подходит для работы в системах автоматического ввода резерва (АВР), на конвейерах, насосах, вентиляторах, лифтах, кранах, тепловых завесах и станках. Вспомогательные контакты позволяют реализовать блокировки, сигнализацию и логические схемы управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 100 А
• Напряжение питания катушки: 220 В
• Номинальная мощность: 45 кВт (при 380 В)
• Силовые контакты: 3 нормально-открытых (НО), 0 нормально-закрытых (НЗ)
• Вспомогательные контакты: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без кожуха, требует установки в закрытом щите
• Способ подключения: винтовые зажимы для силовой и управляющей цепи

Совместимость и монтаж

Контактор ПМ12-100150 УХЛ4 В монтируется на DIN-рейку 35 мм стандартного типа. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением до 25 мм2. Убедитесь, что момент затяжки соответствует рекомендациям производителя - перетягивание повредит контакты, недотягивание вызовет нагрев. Катушка рассчитана на 220 В переменного тока; использование с другим напряжением приведёт к выходу из строя. Вспомогательные контакты доступны для внешних цепей управления - они не предназначены для передачи больших токов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для эксплуатации в условиях класса исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью. Однако из-за степени защиты IP20 запрещено применение в открытых помещениях, сырых средах или местах с высокой запылённостью без дополнительной защиты в шкафу.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций
• Устойчивость к импульсным перегрузкам благодаря качественным контактам
• Наличие двух типов вспомогательных контактов позволяет легко реализовывать сложные схемы управления
• Простая замена - совместим с другими моделями серии ПМ12
• Низкий уровень шума при работе

Ограничения применения

• Не применяется в цепях постоянного тока - катушка работает только на переменном напряжении 220 В
• IP20 не допускает установку вне электрощита - требуется герметичный корпус
• Не предназначен для частого пуска двигателей с высоким моментом (например, тяжёлых прессов) без дополнительного теплового реле
• Силовые контакты имеют только НО - нельзя использовать для схем, где нужен НЗ контакт в основной цепи

Примеры использования

• Управление трёхфазным асинхронным двигателем 45 кВт через кнопочную станцию
• Автоматический запуск насоса при снижении давления в трубопроводе
• Работа в схеме АВР: один контактор включает основной источник, второй - резервный
• Контроль состояния вентилятора: сигнал с вспомогательного НЗ контакта подаётся на индикацию “работа”

Практические советы

• Выбирая контактор ПМ12-100150 УХЛ4 В, проверьте соответствие напряжения катушки - 220 В AC - вашей сети управления
• Для долгой службы используйте термореле или электронный защитный модуль - даже при 100 А возможны перегрузки
• При монтаже на DIN-рейку убедитесь, что соседние устройства не создают лишнего тепла - температура окружающей среды не должна превышать +40 C
• Вспомогательные контакты можно использовать для самоблокировки - например, чтобы контактор оставался включённым после отпускания кнопки “Пуск”
• Не забудьте про маркировку проводов: силовая цепь и цепь управления должны быть физически и визуально разделены
