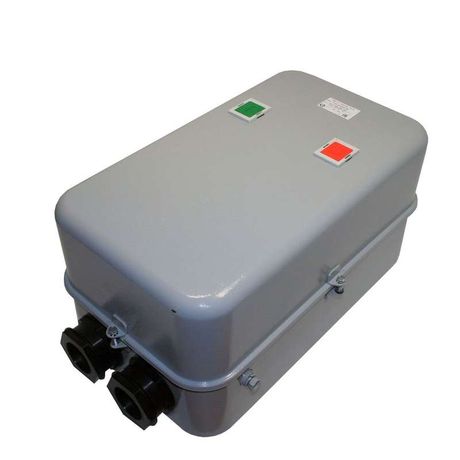

Контактор электромагнитный ПМ12-100120 У2 В, 220В - 068120221ВВ220000000 КашинЗЭА

Контактор электромагнитный У2 В 220В 100А категория AC от КЗЭА - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт. Артикулы 068120221вв220000000 и пм12-100120 подходят для стационарной установки в панелях управления с монтажом на плату.

Назначение и область применения

Контактор электромагнитный У2 В 220В 100А категория AC используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах. Подходит для частого включения/выключения - до 600 операций в час. Напряжение сети двигателя - до 660 В, частота 50–60 Гц. Не предназначен для реверса - только одностороннее управление.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение управления: 220 В
• Номинальный ток: 100 А
• Номинальная мощность двигателя: 45 кВт
• Главные контакты: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC)
• Исполнение: нереверсивное
• Климатическое исполнение: У2 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный У2 В 220В 100А категория AC монтируется исключительно на печатную плату или жесткую монтажную поверхность. Не требует DIN-рейки. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Обязательно соблюдайте момент затяжки - не более 1,5 Нм, чтобы не повредить корпус. Для работы с катушкой требуется источник 220 В переменного тока. При использовании в цепях с высокими импульсными нагрузками рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для эксплуатации в промышленных условиях. Защита IP54 обеспечивает безопасность при наличии пыли и случайных брызг воды. Не применяется во взрывоопасных средах. Максимальная рабочая температура окружающей среды - +40 C; при более высоких значениях возможна снижение долговечности.

Преимущества

• Высокая надёжность при частых включениях благодаря прочному механическому механизму
• Наличие двух вспомогательных NC-контактов позволяет реализовать блокировки и сигнализацию
• Защита IP54 снижает риск отказа в запылённых помещениях
• Климатическое исполнение У2 делает его пригодным для холодных и влажных регионов России
• Простая замена - доступ к контактам через верхнюю крышку без демонтажа всей системы

Ограничения применения

• Не поддерживает реверс - для изменения направления вращения нужен второй контактор
• Не имеет встроенной тепловой защиты - необходимо использовать внешний тепловое реле
• Не предназначен для работы в условиях постоянного воздействия струй воды, химических веществ или масла
• Не совместим с системами на постоянном токе - катушка рассчитана только на 220 В переменного тока
• Монтаж только на плату - нельзя устанавливать на DIN-рейку или стену

Примеры использования

• Автоматизация линии конвейера на пищевом заводе
• Управление насосной группой в системе водоснабжения
• Включение вентиляторов в HVAC-системах
• Пуск компрессора в воздушной станции
• Контроль работы шлифовального станка с программным управлением

Практические советы

• Проверьте соответствие сечения проводов - для 100 А используйте медные провода минимум 25 мм2
• При монтаже на плату убедитесь, что площадка ровная и не деформирована - иначе контакты будут работать с перекосом
• Обязательно подключите ОПН к катушке, особенно если питание проходит через длинные кабели или есть частые отключения
• Не допускайте попадания металлической стружки внутрь контактора - она вызывает замыкание между контактами
• При длительной работе при максимальной нагрузке контролируйте нагрев корпуса - если температура выше 60 C, проверьте вентиляцию
• Для обслуживания отключите питание управления и силовые цепи - даже при отключенном двигателе контакты могут сохранять заряд
