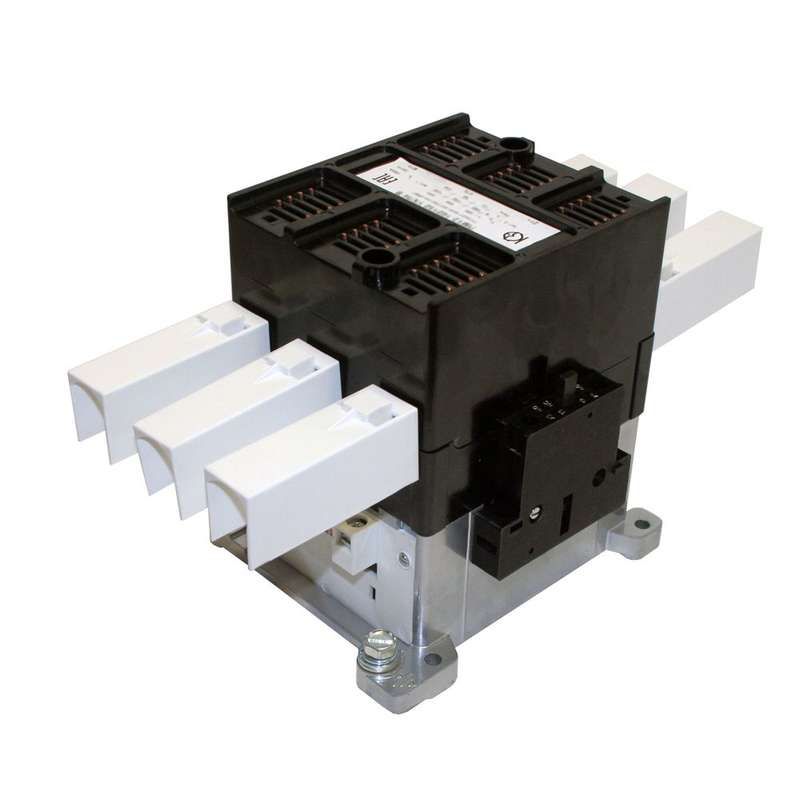

Контактор электромагнитный ПМ12-180150 УХЛ4 В, 220В - 074150220ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 180А - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 90 кВт. Бренд КЗЭА и артикул 074150220вв220000000 указывают на серийную продукцию завода КашинЗЭА, предназначенную для стационарных промышленных систем.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 180А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в схемах автоматического управления: запуск, остановка, реверсирование. Подходит для работы в промышленном оборудовании - насосах, вентиляторах, конвейерах, компрессорах. Напряжение питания катушки 220 В переменного тока позволяет использовать его в сетях с фазовым напряжением 220–230 В. Монтаж на плате делает его удобным для сборки в распределительных щитах и пультах управления.

Технические характеристики

• Номинальный ток: 180 А - способен выдерживать длительную нагрузку двигателя мощностью до 90 кВт
• Напряжение управления: 220 В AC - питание катушки от однофазной сети
• Главные контакты: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяют реализовать базовые схемы управления и сигнализации
• Род тока: переменный (AC) - работает только в сетях 50/60 Гц
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 50 мм2
• Способ монтажа: на монтажную плату - требует крепления на PCB или металлическую основу
• Исполнение: нереверсивное - не имеет внутренней блокировки для реверса; реверс требуется реализовывать внешними аппаратами

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 180А монтируется исключительно на монтажную плату. Его нельзя крепить на DIN-рейку. Для правильной установки необходимо обеспечить жесткое крепление к плите из стали или композита, чтобы избежать вибраций. Площадка должна быть чистой, без деформаций. Провода подключаются через винтовые зажимы - затяжка должна выполняться моментом 1,5–2,0 Нм. Не допускается перекручивание жил. Для защиты катушки от импульсных перенапряжений рекомендуется подключить параллельно ОПН (ограничитель перенапряжений).

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствие степени защиты IP00 означает, что он не защищён от прикосновения к токоведущим частям и попадания сторонних предметов. Поэтому монтаж должен происходить внутри закрытых шкафов. Эксплуатация вне электрошкафа запрещена. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях среднего климата России, включая холодные помещения и цеха с высокой влажностью.

Преимущества

• Высокая коммутационная способность - 180 А позволяет управлять крупными двигателями без необходимости использования более дорогих решений
• Наличие двух вспомогательных контактов (2NC) - упрощают построение схем аварийной остановки, блокировок и индикации состояния
• Надёжные винтовые зажимы - обеспечивают долговременную связь даже при значительных токах и вибрациях
• Производитель КЗЭА - проверенная российская компания с опытом производства промышленной аппаратуры

Ограничения применения

• Не подходит для установки на открытом воздухе - IP00 не защищает от пыли, влаги и механических повреждений
• Не предназначен для реверсивных схем без внешних контакторов - отсутствует механическая блокировка между прямыми и обратными контактами
• Требует обязательного монтажа на плату - невозможно использование с DIN-рейкой
• Не имеет встроенной тепловой защиты - для защиты двигателя от перегрузок необходим отдельный тепловое реле
• Не рекомендован для частых включений (>1200 раз/час) - возможен быстрый износ контактов

Примеры использования

• Управление насосом воды в системе водоснабжения 75 кВт
• Включение вентилятора охлаждения в печи термообработки
• Коммутирование конвейерной ленты в пищевой промышленности
• Частичная часть схемы управления компрессора в цехе сжатого воздуха

Практические советы

• Выбирая этот контактор, обязательно сверьте сечение кабелей - для 180 А используйте медные провода минимум 50 мм2
• При использовании в схеме с реверсом - применяйте два таких контактора с взаимной блокировкой
• Обязательно установите ОПН на катушку - предотвращает пробой изоляции и выход из строя при отключении
• Проверьте свободное пространство вокруг аппарата - нужен воздушный зазор не менее 20 мм для теплоотвода
• Не используйте в местах с постоянными ударными нагрузками - вибрация может вызвать самопроизвольное отключение
• При замене - совмещайте с оригиналом по типу монтажа и расположению выводов: артикулы 074150220вв220000000 и пм12-180150 являются аналогами
