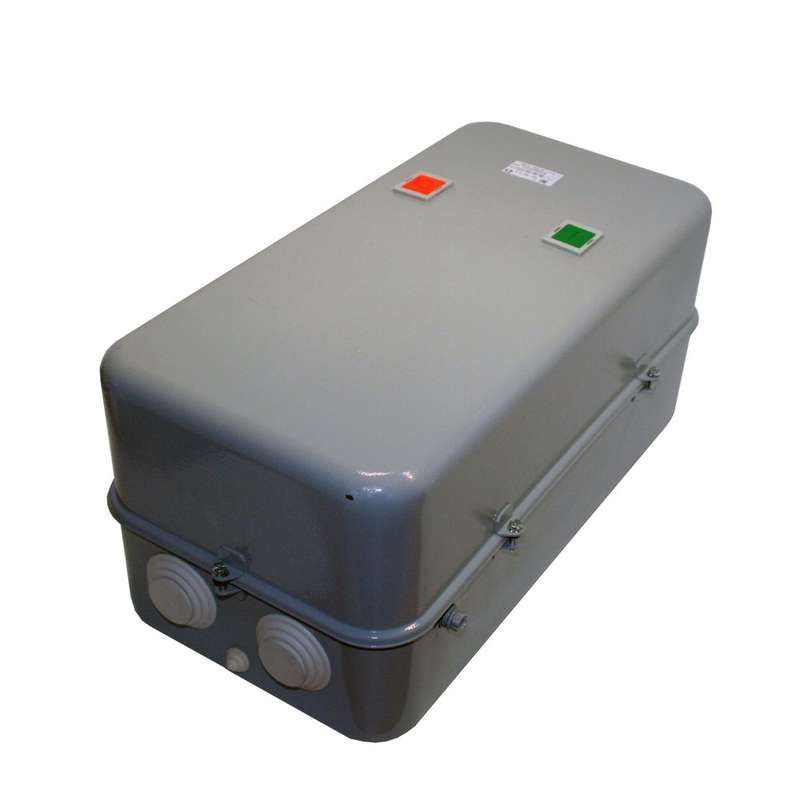

Контактор электромагнитный ПМ12-160160 У3 В 220В - 072160222ВВ220000000 КашинЗЭА

Контактор электромагнитный У3 В 220В, категория 220В - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Произведённый компанией КЗЭА г.Кашин, артикулы пм12-160160 и 072160222вв220000000 подходят для стационарных систем управления с питанием катушки 220 В переменного тока.

Назначение и область применения

Контактор электромагнитный У3 В 220В, категория 220В используется для коммутации силовых цепей трёхфазных асинхронных двигателей. Применяется в стационарных установках: промышленном оборудовании, насосных станциях, конвейерах, вентиляционных системах. Предназначен для удалённого пуска, остановки и защиты двигателя от длительной перегрузки и обрыва фазы. Не предназначен для реверса - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать постоянную нагрузку до этого значения в рабочем режиме.
• Напряжение питания катушки: 220 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями напряжения.
• Максимальное рабочее напряжение: 660 В - допустимо использовать в сетях до этой величины, включая 380 В и 400 В.
• Частота: 50–60 Гц - подходит для всех стандартных сетей в России и за рубежом.
• Количество контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяет реализовать базовые схемы управления и сигнализации.
• Номинальная мощность двигателя: 7,5 кВт - рекомендован для управления двигателями до этой мощности; при больших нагрузках требуется проверка условий работы.
• Способ монтажа: монтажная плата - крепится на печатную плату или щитовую рамку через отверстия, не имеет DIN-рейки.
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует правильного момента затяжки.
• Степень защиты: IP40 - защищает от твёрдых частиц больше 1 мм, но не от воды и пыли в значительных количествах.
• Климатическое исполнение: У3 - рассчитан на работу в условиях умеренного климата, температурный диапазон от −25C до +40C, средняя влажность до 80%.

Совместимость и монтаж

Контактор электромагнитный У3 В 220В, категория 220В монтируется исключительно на монтажную плату. Отсутствует возможность крепления на DIN-рейку - перед установкой проверьте тип щита. Подключение силовых контактов выполняется медными проводниками сечением до 50 мм2. Для управления катушкой используйте провода сечением 1,5–2,5 мм2. Обязательно соблюдайте расстояние между контактами и другими элементами - минимальный воздушный зазор должен соответствовать требованиям ГОСТ 15150.

Безопасность и стандарты

Производитель указывает соответствие общим требованиям к контактным аппаратам для промышленного оборудования. Конструкция соответствует принципам безопасности, установленным для устройств класса I. Однако сертификаты (ГОСТ, ТР ЕАЭС) в предоставленных данных не указаны - перед применением в регулируемых объектах (например, на опасных производствах) необходимо запросить документацию у производителя.

Преимущества

• Высокая коммутационная способность - 160 А позволяют работать с крупными двигателями без дополнительных контакторов.
• Наличие двух вспомогательных контактов (2NC) - удобно для создания цепей блокировки, аварийной остановки или индикации состояния.
• Надёжные винтовые зажимы - снижают риск ослабления соединений при вибрации.
• Устойчивость к перепадам напряжения в пределах +-10% от 220 В - обеспечивает стабильное срабатывание в реальных условиях сети.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• Защита от перегрузок и обрыва фаз не встроена - требуется внешнее тепловое реле или автоматический выключатель.
• IP40 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или в местах возможного брызгов.
• Монтаж на плату требует точного сверления - невозможно переустановить после монтажа без повреждения корпуса.
• Не рекомендуется для частых включений более 600 раз в час - высокая механическая износостойкость не гарантируется.

Примеры использования

• Управление насосом в системе водоснабжения мощностью 7,5 кВт.
• Включение вентилятора на производственной линии с частым пуском.
• Компонент в пульте управления конвейером с сигналом “готов” через вспомогательный контакт NC.
• Система принудительной вентиляции в цеху с контролем состояния включения.

Практические советы

• При использовании с двигателями выше 7,5 кВт - обязательно проверьте токи пуска и выберите дополнительную защиту.
• Обязательно установите ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора и предотвратит пробой изоляции.
• Проверяйте посадочные отверстия перед монтажом - размеры должны точно совпадать с вашей платой.
• Не затягивайте винты слишком сильно - можно повредить пластиковые детали или раздавить контактные площадки.
• Для обслуживания отключайте питание катушки и силовой цепи - даже при отключенном двигателе есть потенциальная опасность.
