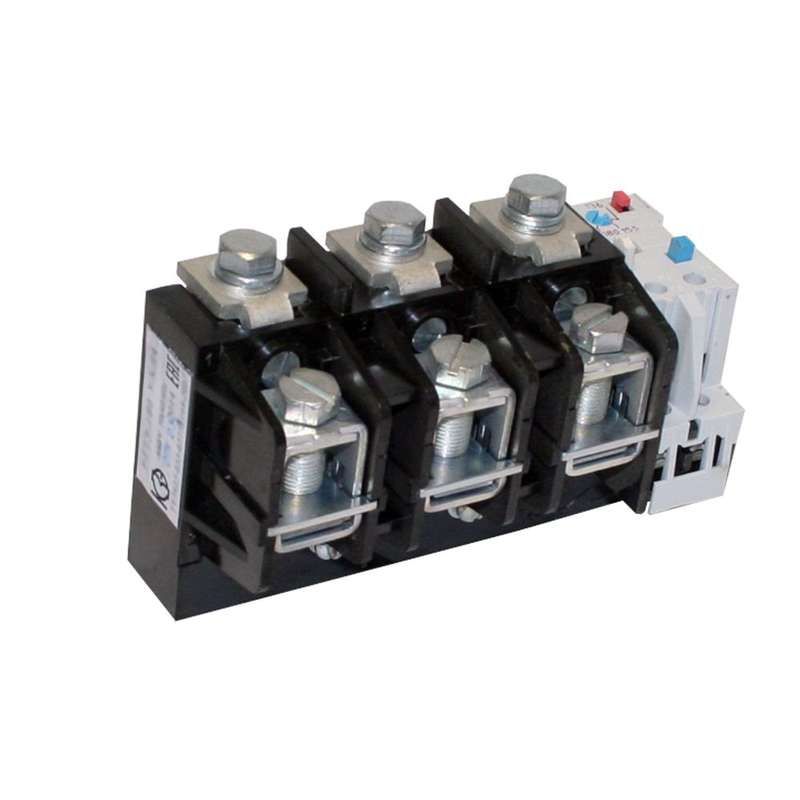

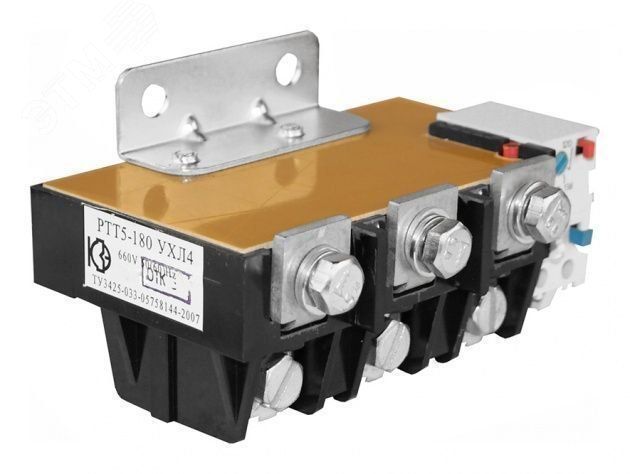

Реле электротепловое токовое РТТ5-180-1602 УХЛ4.ИУ - РТТ5-180-160 160А 120..16 КашинЗЭА 170160200В1000000000

Реле электротепловое токовое РТТ5-180-1602 УХЛ4.ИУ от КЗЭА предназначено для защиты электродвигателей от перегрузок и обрывов фаз. Это надёжное устройство используется в системах управления приводами на предприятиях с жесткими условиями эксплуатации.

Назначение и область применения

Реле электротепловое токовое РТТ5-180-1602 УХЛ4.ИУ защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Применяется в схемах управления электроприводами в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках. Подходит для работы в сетях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 120–160 А - регулируемый порог срабатывания, соответствует мощным двигателям;
• Число полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Количество контактов: 4 - два нормально замкнутых и два нормально разомкнутых для сигнализации и управления;
• Род тока: переменный (AC) и постоянный (DC) - совместим с большинством промышленных схем;
• Максимальное напряжение: 660 В AC / 440 В DC - позволяет использовать в высоковольтных цепях;
• Класс выпуска: 20 - время срабатывания при 7,2×Iн составляет 10–20 секунд, что соответствует стандартной тепловой инерции двигателей;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчиво к повышенной влажности и запылённости;
• Тип присоединения: винтовые зажимы - надёжная механическая связь без необходимости специальных инструментов;
• Способ монтажа: на аппарат - устанавливается непосредственно на автоматические выключатели или контакторы серии РТТ5.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-180-1602 УХЛ4.ИУ рассчитано для установки на аппараты серии РТТ5. Монтируется на DIN-рейку через базовый модуль, который уже закреплён на контакторе или автоматическом выключателе. Для подключения используются винтовые зажимы - провода сечением до 16 мм2. Перед монтажом проверьте соответствие номинального тока реле и двигателя. Не допускается установка на устройства других серий без адаптеров.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Обеспечивает класс защиты IP20, что исключает доступ к токоведущим частям при установленном корпусе. Наличие термочувствительного элемента гарантирует плавную реакцию на перегрев без резких скачков, снижая риск повреждения изоляции двигателя.

Преимущества

• Высокая точность срабатывания благодаря классу 20 - минимизирует ложные отключения;
• Стабильная работа в условиях колебаний температуры окружающей среды - особенно важно для УХЛ4;
• Гибкость в настройке: диапазон 120–160 А покрывает широкий спектр двигателей;
• Автоматический режим восстановления после срабатывания - не требует ручного сброса;
• Простая интеграция в существующие системы управления на основе РТТ5.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок или двигателей с длинными пусковыми токами (>10 с);
• Не рекомендуется применять в цепях с частотным преобразователем - искажённая форма тока может вызвать ложные срабатывания;
• Не защищает от коротких замыканий - обязательно использование предохранителей или автоматических выключателей;
• Требуется периодическая проверка состояния контактной группы - окисление может увеличить переходное сопротивление.

Примеры использования

• Защита насосов на водопроводных станциях с частыми пусками;
• Обеспечение безопасности конвейерных линий в пищевой промышленности;
• Контроль нагнетателей воздуха в системах вентиляции;
• Подключение к пускателям ПМА-160 в цехах с высокой запылённостью.

Практические советы

• Выбирая реле электротепловое токовое РТТ5-180-1602 УХЛ4.ИУ, убедитесь, что номинальный ток двигателя попадает в диапазон 120–160 А - лучше брать с запасом 10–15%
;
• При монтаже затягивайте винты усилием 0,8–1,0 Нм - переусилие повредит контактные площадки;
• Проверяйте целостность теплового элемента перед первым запуском - при наличии видимых деформаций замените реле;
• Для условий с высокой влажностью (например, на открытых площадках) используйте дополнительную герметизацию входных клемм;
• Не комбинируйте с другими типами реле в одном контуре - это может нарушить координацию защиты.
