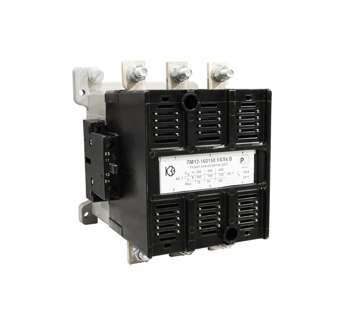

Контактор электромагнитный ПМ12-160150 УХЛ4 В 380В - 072150220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 160А 380В AC кат. ПМА 6102 - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 80 кВт. Произведён компанией КЗЭА г.Кашин, артикулы пм12-160150 и 072150220вв380000000. Подходит для стационарных систем управления с питанием переменным током.

Назначение и область применения

Контактор электромагнитный УХЛ4 160А 380В AC кат. ПМА 6102 используется для удалённого запуска, остановки и коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленных установках: на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах, где требуется надёжное управление нагрузкой без ручного воздействия. Нереверсивное исполнение означает, что он не предназначен для изменения направления вращения двигателя - для этого нужна другая схема с двумя контакторами.

Технические характеристики

• Род тока: Переменный (AC), частота 50–60 Гц
• Напряжение питания катушки: 380 В
• Номинальный ток главных контактов: 160 А
• Номинальная мощность двигателя: До 80 кВт
• Количество вспомогательных контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) - всего 4 контакта, доступны для сигнализации и блокировок
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и наличие конденсата
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12 мм; не защищён от воды и пыли
• Способ монтажа: На монтажную плату (панель) - требует крепления через отверстия в корпусе
• Тип подключения: Винтовые зажимы - подходят для проводов сечением до 25 мм2

Совместимость и монтаж

Контактор электромагнитный УХЛ4 160А 380В AC кат. ПМА 6102 устанавливается исключительно на жёсткую металлическую или пластиковую монтажную плату. Не предназначен для крепления на DIN-рейку. Подключение силовых цепей выполняется через винтовые зажимы - перед затяжкой необходимо проверить плотность соединения и отсутствие повреждений изоляции провода. Вспомогательные контакты можно использовать для управления световой индикацией, блокировками или сигналами в PLC. Для работы с катушкой рекомендовано применять ограничитель перенапряжения ОПН, установленный параллельно катушке - это продлит срок службы аппарата и предотвратит пробои в контролирующей электронике.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и обеспечивает безопасную работу в соответствии с классом защиты IP20. Отсутствие защиты от брызг и пыли требует установки внутри закрытых щитов. Не применяется во взрывоопасных средах. Электромагнитная катушка рассчитана на постоянное напряжение 380 В - использование с другими значениями (например, 220 В) вызывает отказ или перегрев.

Преимущества

• Высокий рабочий ток (160 А) позволяет управлять крупными двигателями без внешних контакторов
• Чёткая схема вспомогательных контактов (2НЗ+2НО) удобна для создания логических блокировок и автоматизации
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках при условии герметизации шкафа
• Винтовое подключение обеспечивает надёжный контакт даже при длительной эксплуатации под высокими нагрузками

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя одним этим контактором
• Защита IP20 требует обязательной установки в закрытом электрошкафе - нельзя использовать на открытом воздухе или в сырых условиях без дополнительной защиты
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку
• Не имеет встроенной тепловой защиты - для защиты от перегрузок требуется отдельное реле тепловой защиты
• Подходит только для сетей с напряжением 380 В +-10%; при использовании с 220 В катушка не сработает или будет перегреваться

Примеры использования

• Управление насосной станцией в водопроводном узле
• Включение/выключение вентилятора в промышленном помещении
• Автоматический запуск конвейера после срабатывания датчика наличия продукта
• Коммутирование нагревательных элементов в термокамере при помощи вспомогательных контактов

Практические советы

• При выборе контактора электромагнитный УХЛ4 160А 380В AC кат. ПМА 6102 убедитесь, что ваш двигатель не превышает 80 кВт - превышение нагрузки приведёт к свариванию контактов
• Обязательно используйте ограничитель перенапряжения ОПН на катушке - особенно если рядом есть чувствительная электроника
• Проверьте посадочные отверстия на плате - они должны точно совпадать с размерами корпуса контактора
• Не забудьте про вентиляцию вокруг контактора - при длительной работе при максимальной нагрузке возможен нагрев до 60 C
• Для обслуживания отключите питание и убедитесь, что все конденсаторы разрядились - даже при выключенном контакторе в цепях могут сохраняться опасные потенциалы
