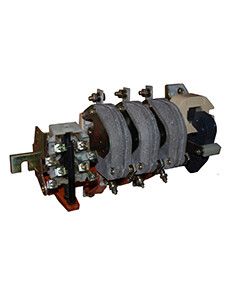

Контактор электромагнитный КТ-6023Б УЗ 3п 160А кат. 380В AC 2НО+2НЗ Электротехник ET509656

Контактор КТ-6023Б от бренда Электротехник - это электромагнитное устройство для удалённого включения и отключения трёхфазных нагрузок до 160 А. Артикул et509656 рассчитан на работу в промышленных условиях с напряжением 380 В и подходит для установки на монтажную плату.

Назначение и область применения

Контактор КТ-6023Б используется для дистанционного управления силовыми цепями переменного тока. Он применяется там, где требуется часто включать и отключать оборудование без ручного воздействия - например, в системах автоматизации, на конвейерах, насосных станциях, воздушных завалах и других устройствах с высокой нагрузкой.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 160 А
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Напряжение катушки управления: 380 В
• Номинальная коммутируемая мощность при AC-3, 400 В: 64 кВт
• Тип подключения: болтовое
• Способ монтажа: на монтажную плиту
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, допускается повышенная влажность
• Исполнение: нереверсивное - управление одним направлением работы оборудования

Совместимость и монтаж

Контактор КТ-6023Б монтируется на специальную металлическую или пластиковую монтажную плату с фиксацией через отверстия под болты. Подключение проводов осуществляется с помощью зажимов с болтами - требует использование гаечных ключей подходящего размера. Для надёжности соединений рекомендуется соблюдать момент затяжки, указанный в документации производителя. Благодаря наличию двух пар вспомогательных контактов (2 НО + 2 НЗ), контакт можно использовать в схемах управления с самоблокировкой, сигнализацией состояния или взаимной блокировкой.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для аппаратов низковольтного распределения. Однако из-за степени защиты IP00 он не защищён от попадания пыли, влаги и случайного прикосновения - поэтому обязательно должен устанавливаться внутри корпуса, щита или другого защитного кожуха. Прямое применение вне enclosure недопустимо.

Преимущества

• Высокий рабочий ток - позволяет коммутировать мощные двигатели до 64 кВт
• Наличие четырёх вспомогательных контактов даёт гибкость в проектировании схем управления
• Устойчивость к колебаниям температуры благодаря исполнению У3
• Болтовое подключение обеспечивает прочное и долговечное соединение даже при больших токах
• Подходит для длительной эксплуатации в промышленных условиях

Ограничения применения

• Не предназначена для установки на открытом воздухе или во влажных помещениях без дополнительной защиты
• IP00 исключает возможность использования без корпуса - нельзя монтировать прямо на стену или раму
• Катушка управления рассчитана только на 380 В - не совместима с сетью 220 В без преобразования
• Нереверсивное исполнение не позволяет менять направление вращения - для реверса нужен другой тип контактора

Примеры использования

• Управление трехфазным двигателем насоса на водозаборной станции
• Автоматический пуск вентилятора в системе кондиционирования
• Включение/выключение нагревательного элемента в термической печи
• Контроль работы конвейерной ленты на пищевом производстве

Практические советы

• Обязательно проверьте соответствие напряжения сети и катушки управления - при неверном значении возможен перегрев или отказ контакта
• При сборке схемы используйте дополнительные блоки вспомогательных контактов (например, с выдержкой времени) для реализации сложных алгоритмов управления
• Убедитесь, что посадочные отверстия на монтажной плате точно соответствуют габаритам КТ-6023Б - некорректная установка снижает механическую надёжность
• Для увеличения срока службы регулярно осматривайте контакты на наличие оплавления или окисления - особенно после аварийных отключений
• Не забудьте предусмотреть место для установки теплового реле - они совместимы с этим контактором и обеспечивают защиту от перегрузки
